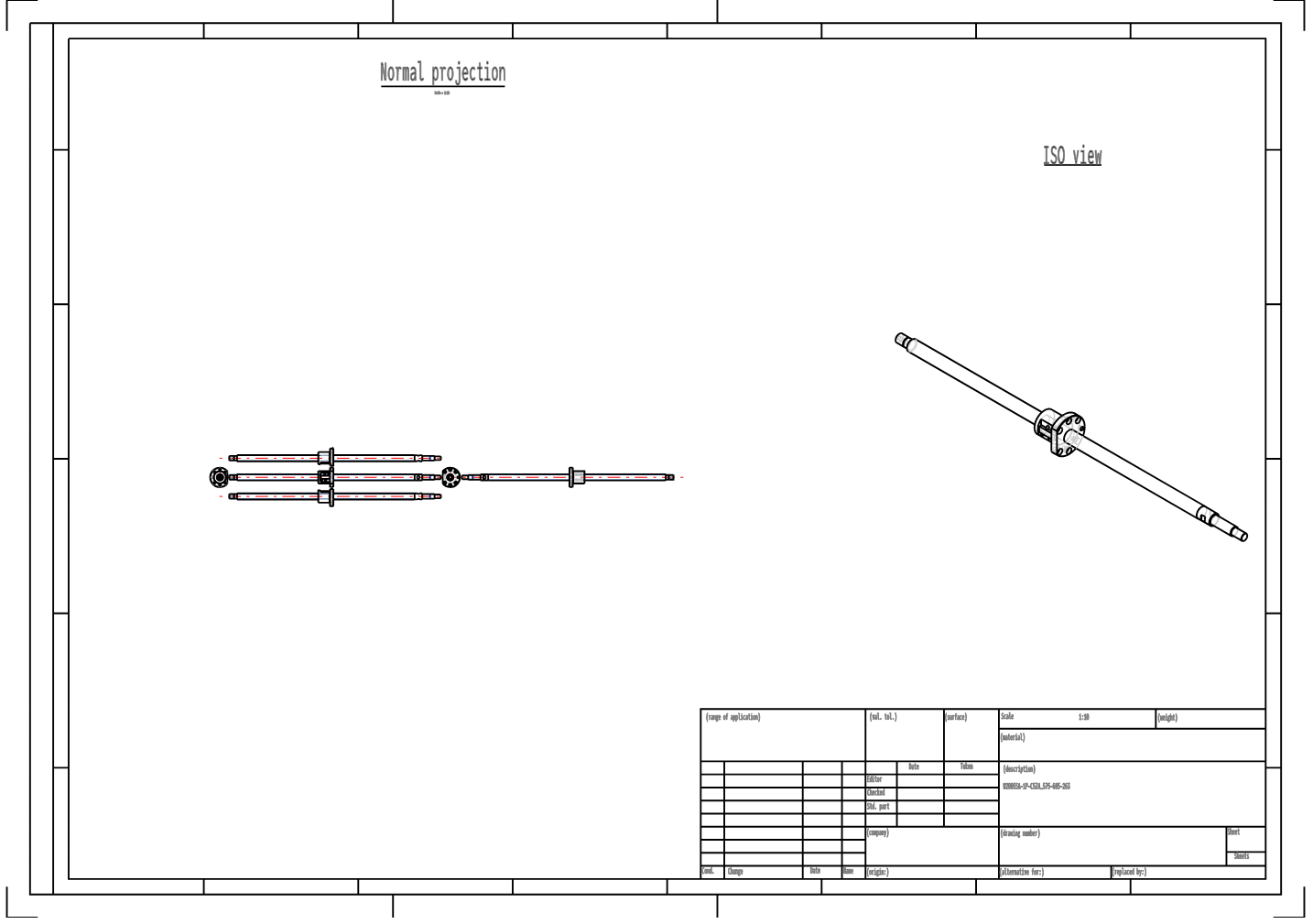

W2005SA-1P-C5Z4 Kugelgewindespindel NSK Präzisions-Spindelende, werkseitig fertigbearbeitet

Die W2005SA-1P-C5Z4 ist eine NSK-Kugelgewindespindel mit einem Durchmesser von 20 mm und einer Steigung von 5 mm; sie verfügt über ein präzisionsgeschliffenes, vorgefertigtes Wellenende der SA-Qualität. Das Wellenende ist werkseitig vorgefertigt und erfordert keine weitere Bearbeitung; es kann direkt mit einer Standard-Stützeinheit montiert werden.

Die Kugelgewindespindel W2005SA-1P-C5Z4 nutzt eine Einmutter-Vorspannung durch Interferenz, um eine axiale Spielfreiheit von null zu erreichen. Mit einer Genauigkeitsklasse C5 zeichnet sie sich durch eine kompakte Bauweise, genaue Positionierung, reibungsarmen Lauf und mittlere Steifigkeit aus und eignet sich daher für kleine bis mittelgroße Präzisionsplattformen, Gravurmaschinen, automatisierte Anlagen sowie Prüfgeräte – also für Anwendungen, bei denen eine spielfreie Präzisionstransmission sowohl bei Vorwärts- als auch bei Rückwärtsdrehung erforderlich ist.

Hauptmerkmale und Vorteile der Kugelgewindespindel W2005SA-1P-C5Z4:

Betriebsbereit: Das Wellenende vom Typ SA ist präzisionsgefertigt und erfordert keine sekundäre Bearbeitung durch den Anwender. Es kann direkt mit den NSK-WBK-/WBN-Serie-Stützeinheiten kombiniert werden, wodurch der Montagezyklus deutlich verkürzt und die Installationskosten gesenkt werden.

Spielfreiheit und hohe Präzision: Durch das Einmutter-Vorspannkonzept mit Interferenzvorspannung wird das axiale Spiel vollständig eliminiert. Die Präzisionsklasse C5 gewährleistet eine äußerst geringe Positionierungsabweichung und eignet sich daher für hochpräzise Positionieraufgaben mit häufigem Vorwärts- und Rückwärtslauf.

Kompakte Bauweise: Das Einmutter-Design spart im Vergleich zu Zweimutter-Konstruktionen mehr Einbauraum und eignet sich daher für miniaturisierte Geräte. Gleichzeitig bietet die Vorspannung P ausreichende Steifigkeit, um allgemeine Lastanforderungen zu erfüllen.

Lagernd: Als Standard-NSK-Lagerartikel weist es eine kurze Lieferzeit auf und ermöglicht so eine schnelle Reaktion auf Anforderungen in der Gerätefertigung und -wartung.

Häufige Anwendungen der Präzisions-Kugelgewindespindeln W2005SA-1P-C5Z4: CNC-Werkzeugmaschinen, Industrieroboter, präzise Fördermaschinen, elektronische Fertigungsausrüstung
