PSS1520N1D0261 Kugelgewindetrieb NSK PSS 1520 Kugelgewindetrieb leiser Typ
PSS1520N1D0261 Kugelgewindetrieb NSK PSS 1520 Kugelgewindetrieb leiser Typ
PSS1520N1D0261 Kugelgewindetrieb NSK PSS 1520 Kugelgewindetrieb leiser Typ
PSS1520N1D0261 Kugelgewindetrieb NSK PSS 1520 Kugelgewindetrieb leiser Typ

PSS1520N1D0261 Kugelgewindetrieb NSK PSS 1520 Kugelgewindetrieb leiser Typ

Anfrage Kontaktieren Sie uns
  • Beschreibung
1

+86-13636560152
[email protected]
Anfrage
Der NSK PSS1520N1D0261 Kugelgewindetrieb hat einen Außendurchmesser von 15 mm, eine Steigung von 20 mm und N1D ist der Verwaltungscode von NSK. Die Gesamtlänge der Kugelgewindespindel beträgt 261 mm, mit C5-Genauigkeit und einer flanschgebundenen Mutter.
Merkmale des kompakten FA-Serien-PSS-Typ-Kugelgewindetriebs PSS1520N1D0261:
Leiser Betrieb. Die Geräuschentwicklung wird um 50 % reduziert, was einer Verringerung des Schallpegels um 6 dB entspricht.
Kompaktes Design. Der Muttern-Außendurchmesser kann um bis zu 30 % verringert werden (im Vergleich zu anderen NSK-Produkten), was beispielsweise bei dünneren XY-Tabellen die Miniaturisierung in verschiedenen Maschinengeräten ermöglicht.
Hohe Geschwindigkeit. Die maximale Grenzdrehzahl erreicht 5000 min⁻¹ und erweitert dadurch den nutzbaren Bereich deutlich.
Im Lieferumfang ist ein Standard-Fettanschluss enthalten. Ein Fettanschluss (M5x0,8) gehört zur Serienausstattung und verfügt über zwei Schmiernippel für einfache Handhabung und Anschluss an zentrale Leitungssysteme.
Durch den kontaktartigen Dichtungsring und das Aussehen der Mutter wird im Vergleich zum Rohr-Umlauf-Typ eine kompakte Bauweise erreicht.
Flaches Design. Eine spezielle flache Trägereinheit wird in Kombination mit dem kleinen FA-System PSS-Typ verwendet, was zu einem einzigartigen und innovativen Design führt.

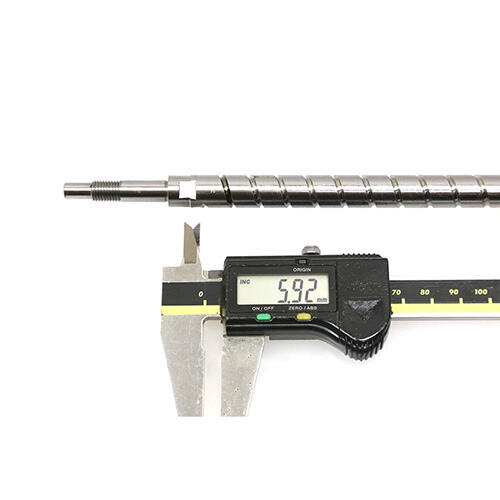

PSS (4).jpg

Artikel

Spezifikation

Modell-Nr.

PSS1520N1D0261

Serie

Kompakte FA-Serie

TYP

PSS

Schraubwellendurchmesser [mm]

15

Steigung [mm]

20

Genauigkeitsklasse

C5

Kugeldurchmesser [mm]

3.175

Mutterlänge [mm]

51

Maximale Hublänge [mm]

129

Spindellänge (Lt) [mm]

186

Spindellänge (La) [mm]

204

Spindellänge (L) [mm]

261

Gewicht [kg]

0.7

Nenn dynamische Tragkraft [N]

5660

Nenn statische Tragkraft [N]

8700

Maximale Drehzahl [Festlager] (min -1)

5000

Vorspannmoment [N·cm]

0.8~8.8

Antriebsseitige Lagerungseinheit

WBK12-01B (niedriges Quadrat)

WBK12-11 (Rund)

Gegenantriebsseite (feststehende) Lagerungseinheit

WBK10-01B (niedriges Quadrat)

WBK10-11 (Rund)

Gegenantriebsseite (abgestützte) Lagerungseinheit

WBK12S-01B (niedriges Quadrat)
