NSK PSS1510N1D0761 Kugelgewinde, Standard-Kugelgewinde, kompakte FA-Serie
NSK PSS1510N1D0761 Kugelgewinde, Standard-Kugelgewinde, kompakte FA-Serie
NSK PSS1510N1D0761 Kugelgewinde, Standard-Kugelgewinde, kompakte FA-Serie
NSK PSS1510N1D0761 Kugelgewinde, Standard-Kugelgewinde, kompakte FA-Serie
NSK PSS1510N1D0761 Kugelgewinde, Standard-Kugelgewinde, kompakte FA-Serie
NSK PSS1510N1D0761 Kugelgewinde, Standard-Kugelgewinde, kompakte FA-Serie

NSK PSS1510N1D0761 Kugelgewinde, Standard-Kugelgewinde, kompakte FA-Serie

Anfrage Kontaktieren Sie uns
  • Beschreibung
1

+86-13636560152
[email protected]
Anfrage
Das NSK PSS1510N1D0761 Kugelgewinde weist einen Außendurchmesser von 15 mm, eine Steigung von 10 mm auf, wobei N1D der Verwaltungscode von NSK ist. Die Gesamtlänge der Kugelgewindespindel beträgt 761 mm, mit C5-Genauigkeit und einer flanschbasierten Mutter.
Eigenschaften der kompakten Kugelgewindespindel der FA-Serie PSS-Typ PSS1510N1D0761:
Leiser Betrieb. Die Geräuschentwicklung wird um 50 % reduziert, was einer Verringerung des Schallpegels um 6 dB entspricht.
Kompaktes Design. Der Muttern-Außendurchmesser kann um bis zu 30 % verringert werden (im Vergleich zu anderen NSK-Produkten), was beispielsweise bei dünneren XY-Tabellen die Miniaturisierung in verschiedenen Maschinengeräten ermöglicht.
Hohe Geschwindigkeit. Die maximale Grenzdrehzahl erreicht 5000 min⁻¹ und erweitert dadurch den nutzbaren Bereich deutlich.
Im Lieferumfang ist ein Standard-Fettanschluss enthalten. Ein Fettanschluss (M5x0,8) gehört zur Serienausstattung und verfügt über zwei Schmiernippel für einfache Handhabung und Anschluss an zentrale Leitungssysteme.
Durch den kontaktartigen Dichtungsring und das Aussehen der Mutter wird im Vergleich zum Rohr-Umlauf-Typ eine kompakte Bauweise erreicht.
Flaches Design. Eine spezielle flache Trägereinheit wird in Kombination mit dem kleinen FA-System PSS-Typ verwendet, was zu einem einzigartigen und innovativen Design führt.

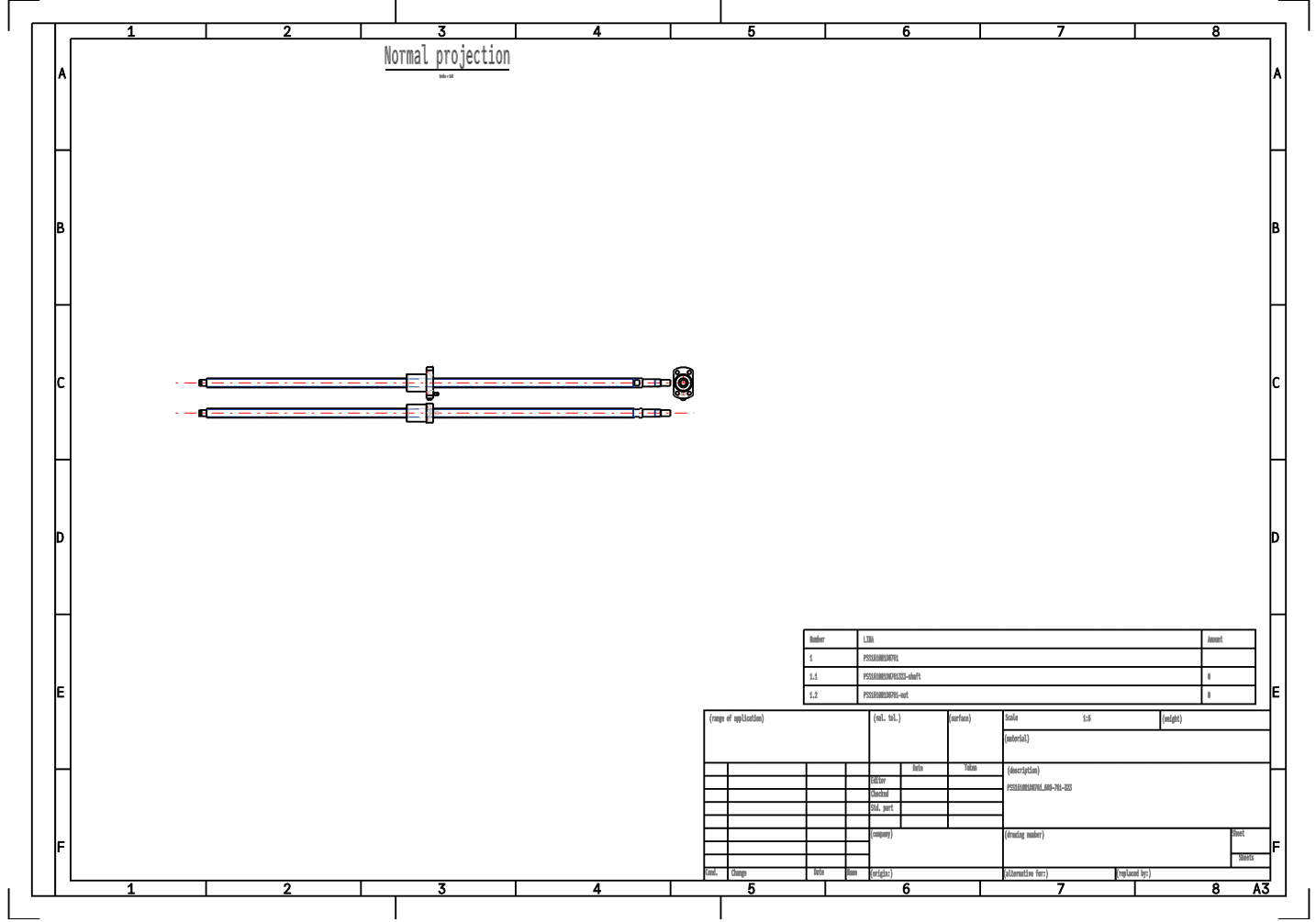

PSS (1).jpg

Artikel

Spezifikation

Modell-Nr.

PSS1510N1D0761

Serie

Kompakte FA-Serie

TYP

PSS

Schraubwellendurchmesser [mm]

15

Steigung [mm]

10

Genauigkeitsklasse

C5

Kugeldurchmesser [mm]

2.778

Mutterlänge [mm]

43

Maximale Hublänge [mm]

640

Spindellänge (Lt) [mm]

689

Spindellänge (La) [mm]

704

Spindellänge (L) [mm]

761

Gewicht [kg]

1.2

Nenn dynamische Tragkraft [N]

6530

Nenn statische Tragkraft [N]

10200

Maximale Drehzahl [Festlager] (min -1)

4210

Vorspannmoment [N·cm]

0.4~11.8

Antriebsseitige Lagerungseinheit

WBK12-01B (niedriges Quadrat)

WBK12-11 (Rund)

Gegenantriebsseite (feststehende) Lagerungseinheit

WBK10-01B (niedriges Quadrat)

WBK10-11 (Rund)

Gegenantriebsseite (abgestützte) Lagerungseinheit

WBK12S-01B (niedriges Quadrat)
