R165313822 R1653 CNC-mekanisk glidebænk REXROTH FLS Standard høj lineær guide
R165313822 R1653 CNC-mekanisk glidebænk REXROTH FLS Standard høj lineær guide
R165313822 R1653 CNC-mekanisk glidebænk REXROTH FLS Standard høj lineær guide
R165313822 R1653 CNC-mekanisk glidebænk REXROTH FLS Standard høj lineær guide

R165313822 R1653 CNC-mekanisk glidebænk REXROTH FLS Standard høj lineær guide

Forespørgsel Kontakt os
  • Beskrivelse
1

+86-13636560152
[email protected]
Forespørgsel
R165313822 kugleglidebælte med ekstremt høj belastningsevne, type FLS, størrelse 15, CS-stål, præcision i X-kvalitet, forspænding i C3-kvalitet, standardtætning, kuglekæde inkluderet.
Bosch Rexroth's FLS-kugleglidere er en flangetype, forlænget lineær bevægelseskomponent med standardhøjde. Den er designet til driftsmiljøer med ekstremt høje krav til stivhed og bæreevne og tilbyder fremragende bæreevne.
Nøglefunktioner og ydeevne for FLS-kugleglidere:
Høj bæreevne og høj stivhed: Det forlængede design giver et større kontaktareal sammenlignet med standardlange glidere (f.eks. FNS), hvilket betydeligt forbedrer evnen til at modstå høje belastninger og momenter.
Fleksibel montering: Som en flangetypeglider understøtter den skruemontering fra oven eller neden, hvilket gør den velegnet til forskellige mekaniske konstruktioner.
Anvendelsesområder: Har ekstremt høj bæreevne og er derfor velegnet til anvendelser med de mest krævende krav til stivhed.
Smoother drift: Under ydre belastninger kan den effektivt reducere svingninger i friktionen og sikre fremragende kørejævnhed.
Fremhævede egenskaber ved Rexroth REXROTH-kugleglidere:
Udskiftelighed med kugleguide-systemer
Valgfrit integreret slidfrit følermålesystem
Forskellige tilbehør
Topmonteringer kan bolted på fra toppen og bunden af kugleslidet
Øget stivhed under løft- og tværbelastninger ved ekstra bolte fastgjort i to huller i midten af kugleslidet
Alle tilbehør er udstyret med fastgørelsesgevind i endefladen
Høj stivhed i alle belastningsretninger – velegnet til applikationer med kun ét slid pr. skinne
Integreret fuldt forseglet
Høj momentbelastningskapacitet
Optimeret indløbsgeometri og et stort antal kugler minimerer ændringer i elastisk deformation
Løs, støjsvag drift takket være optimeret kugle- og kuglekædereturføringsdesign
Forskellige forspændningsniveauer

Vare

Specifikation

Delnummer

R165313822

Kugleløber type

FLS

Størrelse

15

Forspændningsklasse

C3

Nøjagtighedsklasse

XP

Tætning

SS – Standard S ægte

Kuglekæde

Med kuglekæde

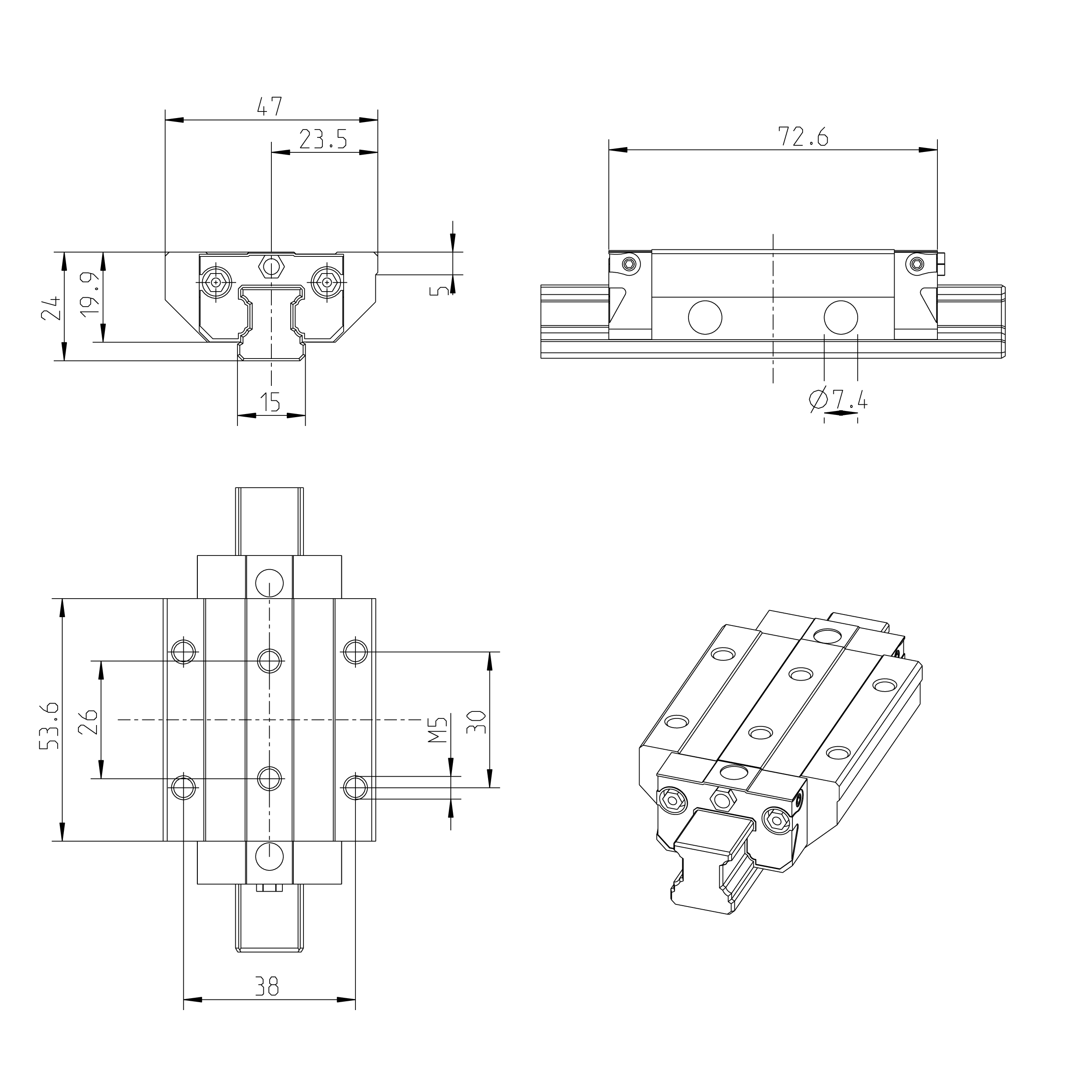

Guideblok bredde [mm]

47

Guideblok længde [mm]

72.6

Guideblok højde [mm]

19.9

Guideblok højde med skinne [mm]

24

Mass [kg]

0.3

Nominel dynamisk belastning [N]

11500

Nominel statisk belastning [N]

15600

Nominel dynamisk momentbelastning [Nm]

110

Nominel statisk momentbelastning [Nm]

150
