Slder hir SLS cul â uchder safonol, bloc bêl R162312822 REXROTH
Slder hir SLS cul â uchder safonol, bloc bêl R162312822 REXROTH
Slder hir SLS cul â uchder safonol, bloc bêl R162312822 REXROTH
Slder hir SLS cul â uchder safonol, bloc bêl R162312822 REXROTH

Slder hir SLS cul â uchder safonol, bloc bêl R162312822 REXROTH

Ymholiadau Cysylltu â Ni
  • Disgrifiad
1

+86-13636560152
[email protected]
Ymholiadau

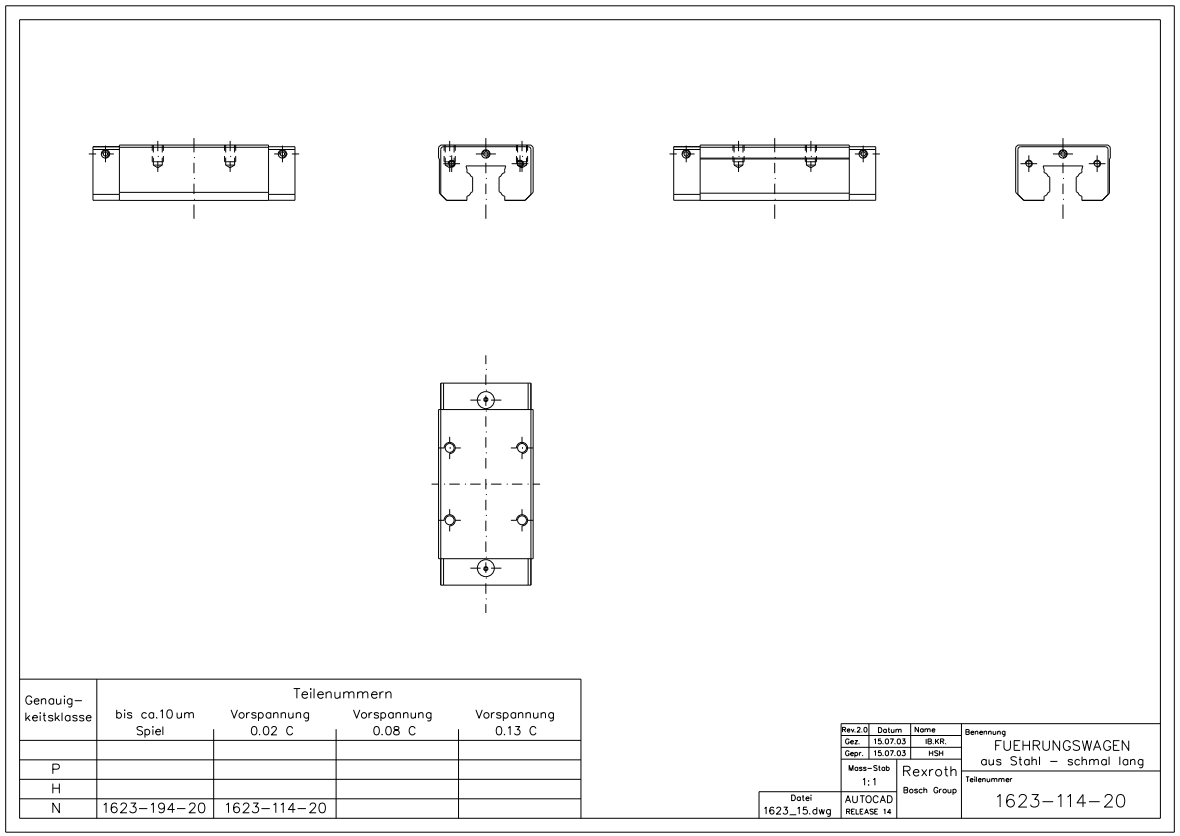

Mae R162312822 yn slyder bloc bêl safonol o stal, model KWD-015-SLS-C2-X-1, o'r gyfres SLS gan Bosch Rexroth. Mae'n cynnwys cynllun SLS sydd yn gwan, hir a safonol uchder, yn cydnabod llwybrau arweiniad o led 15mm, ac yn cynnig rhaglwythiad cyfartalog (C2), manwlachd ychwanegol (H) a chlosiadau chain bêl. Mae wedi'i gynllunio yn benodol ar gyfer ceisiadau symudiad llinellol uchel manwlachd â gofod llateral cyfyngedig.
Nodweddion allweddol sliwderau stal Rexroth SLS:
① Defnyddir strwythur cylchrediad pêl rownd pedwar, sy'n darparu cyfatebiaeth o gawn ym mhob un o'r pedwar cyfeiriad. Gall wrthsefyll llwytho radiol, gwrthdro a llwytho ochr yn unig, gan gynnig rigidllyd cyffredinol wyrthfawr a pherfformiad llwythio.
② Mae'r gynllun cul a hir o'r sliwder SLS yn arbed gofod gosod ochr yn effeithiol tra bo'n sicrhau cyfatebiaeth llwythio uchel, gan ei wneud yn addas i drefniadau cyfarpar cyfleus.
③ Mae'r strwythur ffrithiant rollo yn sicrhau gweithio'n sefyll a chyfernod isel o ffrithiant, yn cynnal cyflwr cyflymder uchel (hyd at tua 5 m/s) a chyflymiad uchel.
④ Gall slyriadau pocedau bêl gael eu hequipio â dyluniad cadwyn bêl, sydd yn lleihau sŵn a chweliad yn sylweddol, ac yn gwella hyd oes gwasanaeth a sefydlogrwydd.
⑤ Wedi'i leoli yn y ffatri â chwifio cynnar ac yn cefnogi datrysiadau cwifio hir-dymor, sydd angen maint lleiaf o gynhaliaeth dan amgylchiadau gweithio optimaidd.
⑥ Yn cynnig sawl graddfa rhag-lwytho a phrecisiwn i gydweddu'n hyblyg â gofynion rhannau gwahanol yn nhermau grym, precisiwn a hyd oes.
Mae sglefri bêl rhagddynedig Rexroth SLS yn un o'r mathau mwyaf cyffredin o sglefri a ddefnyddir mewn awtomateiddio diwylliannol a manufacturiad precisiwn oherwydd eu cynllun llateral cul a'u gweithredu'n uchelgadrin.
Indeisiau Cynhwysiad Tystiolaethol
1. Offer Peiriannu a Gwaith Metel Precisiwn
2. Cyflenwi Electronig a Manufacturiad Semicondylwyr
3. Technoleg Mesur a Labordy
4. Llinellau Cynhyrchu Awtomatig a Roboteg
5. Peiriannau Pecynnu
6. Difrif Ymddygiad

Uned

Fersiwn

Rhif Rhan

R162312822

Math Rhedwyr Bêl

SLS

Maint

15

Dosbarth Rhaglwyd

C2

Dosbarth ddamwain

XP

Cadw

SS – Safonol S gofal

Cadeir Bêl

Gyda Chadwyn Pêl

Lled Bloc Canllaw [mm]

34

Hirdeb Bloc Canllaw [mm]

53.6

Uchder Bloc Canllaw [mm]

19.90

Uchder Bloc Canllaw â Rholyn [mm]

24

Mâs [kg]

0.20

Cais Ddynamig Arwyddodedig [N]

11500

Cais Statig Arwyddodedig [N]

15600

Cais Torc Ddynamig Arwyddodedig [Nm]

110

Cais Torc Statig Arwyddodedig [Nm]

150
