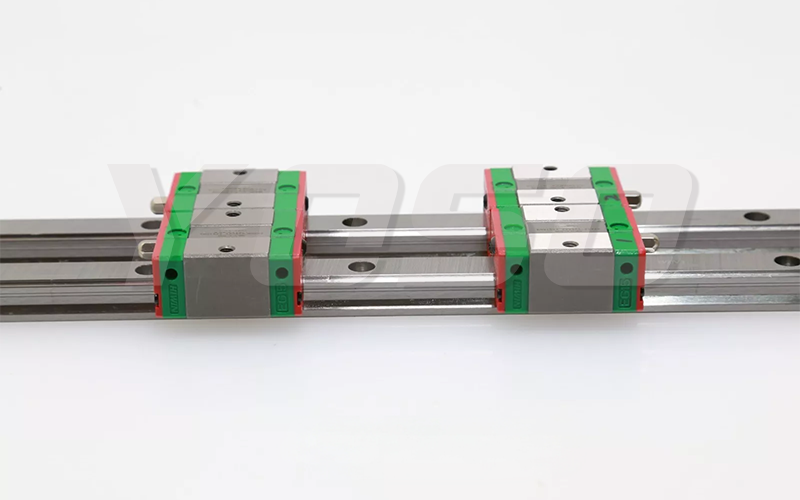

Amcanllaw sylweddol: Mae'r gynorthwywr llinellol EGH20SA wedi ei ddatblygu i gynhyrchu ar gyfer llawer o loeddi radials, yn wyneb ati a chyffredinol gan datblygu'r siâp lef a threfnu'r pêl. Er enghraifft, gall cynlluniau gwreiddiol pedwar rhes ffigwr gwreiddiol wneud i'r arddeg rhwng y pêl a'r lef cynyddu, isodoli effeithiol y llaw, wella'r gallu i drefnu ar y cyfarwyddyd, a chadw'r gofynion llaw yn erbyn amgylchiadau gwaith wahanol.
Uchelgwedd uchel: Mae HIWIN yn dibynnu ar thechnoleg cynhyrchu uchel a chyfalaf rheoli ansawdd er mwyn gwneud yn siŵr bod y gynorthwy y linellol EGH20SA yn mynd i'r afaeth uchel. Yn y broses cynhyrchu, mae'r farnau allweddol megis sythder a pharaleldeb y gynorthwy yn cael eu mesur ac eu rheoli'n wneud yn siŵr bod y gynorthwy yn gallu amddiffyn symudiad llinellol uchelgwedd wrth weithredu, gan darparu amddiffyniad teibio ar gyfer prosesu presiw. Er enghraifft, yn meysydd megis offeiriadau peiriant presiw a chynlluniau semiconductor sydd angen cywirdeb uchel, gall y gynorthwy linellol EGH20SA ateb i gofynion symudiad ar lefel micron neu hyd at uwch.
| Enw'r cynnyrch: | Hyd: | Rhif Model: |
| Canllaw llinellol | 40.1-108 | EGH |
| Deunydd: | Lled: | Uchelgwedd: |
| Cerdd Carbon | 34-70 | 24-48 |
| Aelodau Cyffredinol: | Nidwedd; | Tystysgrif: |
| Llwyfyn，Arwain | Alw Lleiaf Uchel Achos | CE/ISO |
Model HIWIN EGH15SA EGH15CA EGH20SA EGH20CA EGH25SA EGH25CA EGH30SA EGH30CA EGH35SA EGH35CA
Model Rhif. |
Dimensiynau o Gyfarfod (mm) |
Maint Block (mm) | Maint Rail (mm) | Monto Bolt ar gyfer Rheilffordd |
Sylfaenol Dynameg Lwyth Arwyddiad |
Sylfaenol Statygaol Lwyth Arwyddiad |
Rheoli Statig Moment |
Pwysau | |||||||||||||||||||||||
|
MA kN-m |
Mp kN-m |
Fi kN-m |
Bloc kg |
Rheilffordd kg\/m |
|||||||||||||||||||||||||||
| H | U₁ | N | W | B | B₁ | C | L | L | K₁ | K₂ | G | MXL | T | H₂ | H₃ | Wg | H₈ | D | h | d | P | E | (mm) | C(KN) | C₀ (kN) | ||||||
| EGH20SA | 28 | 6 | 11 | 42 | 32 | 5 |
– 32 |
29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 5.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5x16 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 |
| EGH20CA | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | ||||||||||||||||||||||
| EGH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 |
– 35 |
35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6X20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 |
| EGH25CA | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | ||||||||||||||||||||||
