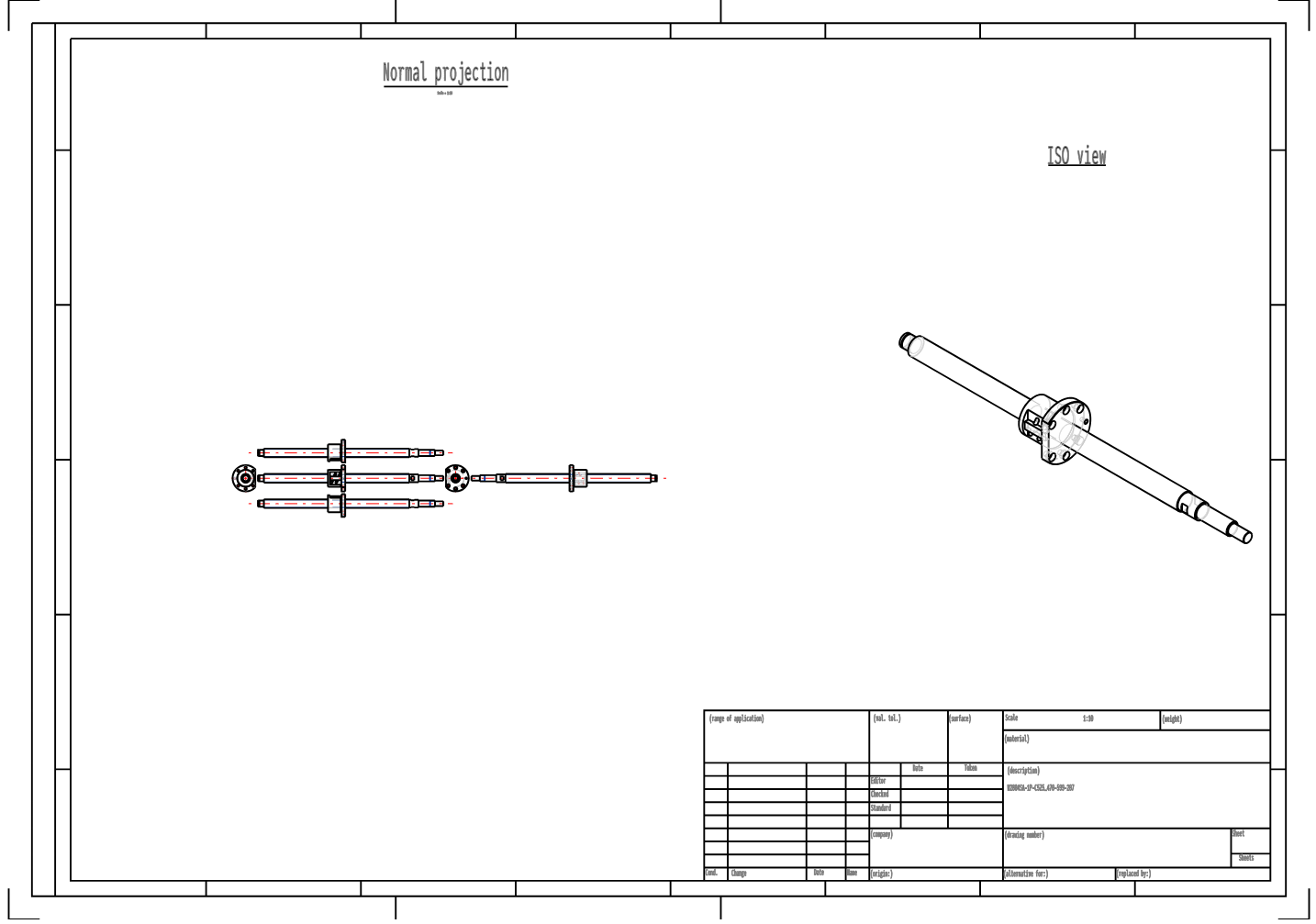

NSK W2804SA-1P-C5Z5 je dokončená kuličková vřeteno s vnějším průměrem 28 mm a závitem 5 mm. Využívá vnější trubkovou konstrukci pro recirkulaci kuliček, což zajišťuje hladký přenos pohybu a nízkou hladinu hluku.
Kuličkové vřeteno W2804SA-1P-C5Z5 je konfigurováno s interferenčním předpínáním, aby byl dosažen nulový axiální vůle. Díky vysoké přesnostní třídě C5 nabízí přesné polohování, vysokou stabilitu a vynikající nosnou kapacitu. Díky vyváženému poměru vysoké tuhosti a nízkého tření se široce používá v precizních obráběcích strojích, automatických polohovacích platformách, polovodičovém zařízení a různých průmyslových převodových zařízeních vyžadujících vysokou přesnost.
Vlastnosti kuličkových vřeten typu NSK SA pro obráběcí stroje:
Vynikající přesnost: Standardní přesnostní třída C5, s předpínací konstrukcí zajišťující nulovou vůli, vysokou přesnost polohování a opakovatelnosti, což splňuje požadavky na přesné obrábění u obráběcích strojů.
Dostatečná tuhost: Optimalizovaná konstrukce dráhy a matice s přírubou zajišťují vysokou nosnost a odolnost proti nárazům, což je vhodné pro těžké podélné posuvy na malých a středních obráběcích strojích.
Dobrá provozní výkonnost: Nízký koeficient tření, nízké zvyšování provozní teploty a vynikající potlačení hluku díky oběhové konstrukci umožňují vyšší hodnoty dn a podporují stabilní vysokorychlostní posuv.
Snadná instalace: Konec hřídele kuličkového šroubu je předvrtán, takže není nutné provádět sekundární obrábění; lze jej přímo použít se standardními opěrnými jednotkami NSK, čímž se zjednodušuje montáž i výměna zařízení.
Široká kompatibilita: Dostupné v různých průměrech hřídele a specifikacích stoupání, se standardizovanou konstrukcí; široce využívané v CNC soustruzích, obraběcích centrech, vrtačkách a závitovacích strojích a dalších obráběcích strojích.
Šrouby se závitem typu SA jsou ideální pro zařízení s komplexními požadavky na přesnost polohování, rychlost montáže a omezení prostoru:
CNC obráběcí stroje: Pohonné systémy os X/Y/Z pro malé obráběcí centra, CNC soustruhy, frézovací a gravírovací stroje a brusky.
Precizní přístroje: Měřicí zařízení, zařízení pro výrobu polovodičů a průmyslové robotické paže.
Položka |
Specifikace |
Model Č. |
W2804SA-1P-C5Z5 |
Série |
Dokončený konec hřídele |
Typ |
S A |
Průměr šroubové hřídele [mm] |
28 |
Stoupání [mm] |
5 |
Stupeň přesnosti |
C 5 |
Průměr kuličky [mm] |
3.175 |
Platný počet závitů |
2.5×2 |
Délka matice [mm] |
56 |
Maximální dráha [mm] |
408 |
Délka šroubu (Lt) [mm] |
470 |
Délka šroubu (La) [mm] |
500 |
Délka šroubu (L) [mm] |
599 |
Hmotnost [kg] |
3.3 |
Jmenovitá dynamická zatížitelnost [N] |
13000 |
Jmenovitá statická zatížitelnost [N] |
24400 |
Maximální otáčky [pevné-volné] (min -1) |
2500 |
Podpůrná jednotka hnací strany |
WBK 20-01 (Čtvercový) WBK 20-11 (kruhový) |
Strana obráceného pohonu |
WBK 20S-01 (čtvercový) |
