Matice R151234052 ze standardní řady Rexroth, typ ZEM-E-S válcová, jednoduchá matice, standardní těsnění, stupně přesnosti T5, T7, T9
ZEM-E-S je válcová jednoduchá maticová jednotka vyráběná společností Bosch Rexroth pro použití v přesných válcovaných kuličkových šroubech řady SN-R. Tato řada matic je vybavena standardním těsněním, volitelnou axiální vůlí nebo sníženou vůlí, předpínáním 2 %, 3 % nebo 5 % a je vhodná pro přesnostní třídy T5, T7 a T9.
Klíčové vlastnosti
Typ konstrukce: Válcová jednoduchá matice se standardním těsněním (posílené těsnění je volitelné).
Použití: Přesné válcované kuličkové šrouby řady SN-R.
Provozní vlastnosti: S axiální vůlí nebo se sníženou axiální vůlí, s předpínáním 2 %, 3 % nebo 5 %.
Přesnostní třídy: T5, T7, T9.
Speciální možnosti: Některé modely podporují levotočivé závity.
Tato řada se běžně používá v průmyslových aplikacích lineárního pohybu, kde je vyžadována vysoká přesnost a těsnicí výkonnost.
Systémy pohonu kuličkových šroubů Rexroth byly úspěšně použity v různých oblastech: obráběcí stroje, tvářecí zařízení, automatizace a manipulace s materiálem, dřevozpracující průmysl, elektrotechnika a elektronika, tiskařský a papírenský průmysl, stroje pro vstřikování plastů, potravinářský a balicí průmysl, zdravotnické přístroje, textilní průmysl a další.

Položka

Specifikace

Číslo dílu

R151234052

Série

Standardní série

Typ matice

Válcový jednoduchý matice ZEM-E-S

Jmenovitá velikost [mm]

32 × 10R × 3,969–5

Jmenovitý průměr [mm]

32

Směr vlákna

Pravostranný

Stoupání [mm]

10

Průměr kuličky [mm]

3.969

Počet oběžných drah kuliček

5

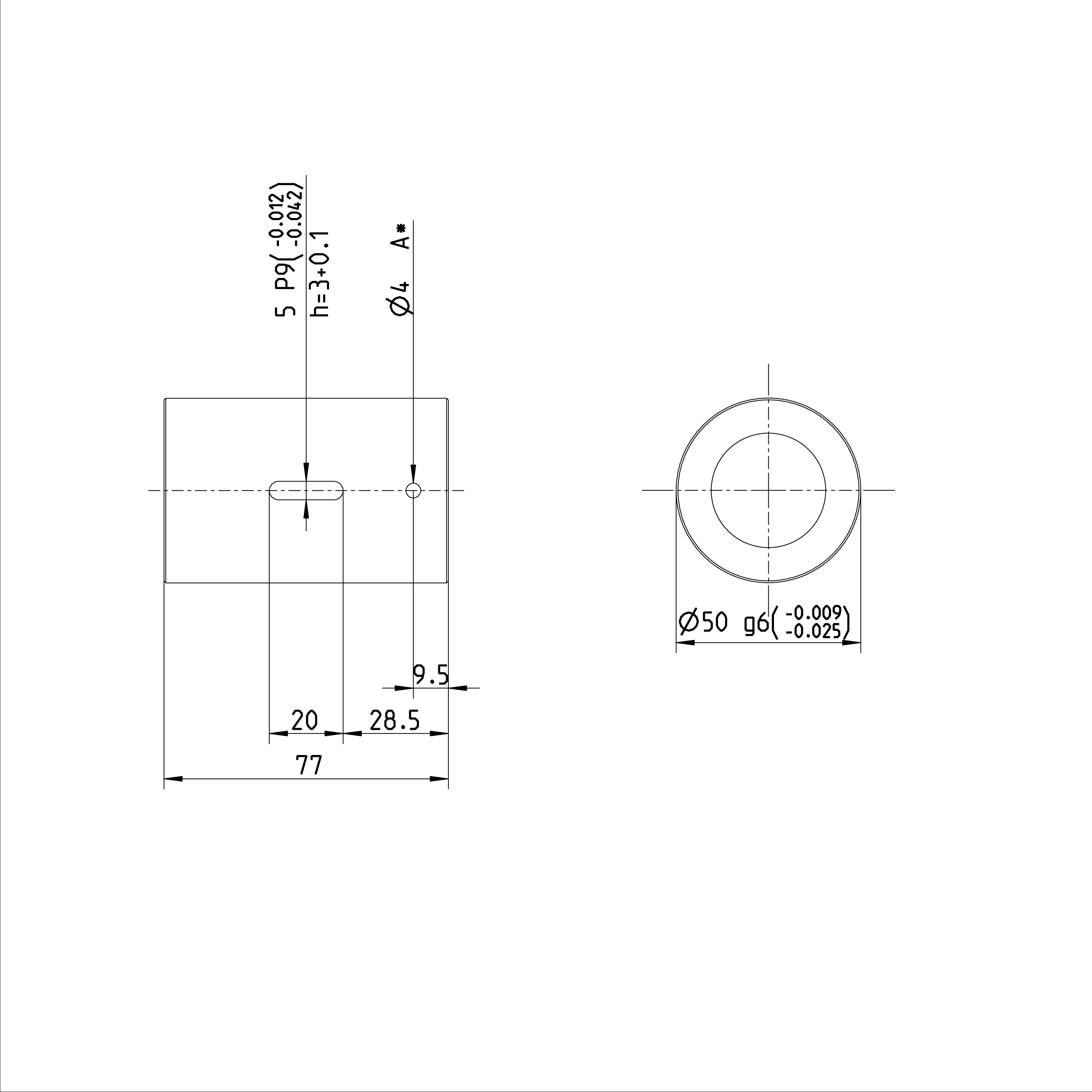

Vnější průměr matice [mm]

50

Délka matice [mm]

77

Hmotnost [kg]

0.61

Jmenovitá dynamická zatížitelnost [N]

38000

Jmenovitá statická zatížitelnost [N]

58300

Max. rychlost [m/min]

47
