Kuličkový skluzný blok R162281322, vysoká nosnost, typ SNS, velikost 20, materiál ocel CS, třída přesnosti H, předpětí C1, standardní těsnění, řetěz pro kuličky není součástí.
Aplikace kuličkového skluzného bloku lineárního vedení R162281322: V situacích, kdy je po stranách omezený montážní prostor.
R162281322 Kuličkový vedení: Horní uchycení.
Kuličkové vodící systémy a posuvné díly od společnosti Rexroth mají velmi vysokou přesnost, zejména v oblasti dráhy, takže jednotlivé komponenty lze libovolně zaměňovat, což umožňuje jakoukoli kombinaci v rámci různých tříd přesnosti. To rovněž umožňuje globálně jedinečný vysoký standard správy logistiky výrobků. Každá součást může být samostatně manipulována a skladována.
Výhody kuličkových posuvných dílů Rexroth:
Vyměnitelnost s kuličkovými guídicími systémy
Volitelný integrovaný bezopotřebný měřicí snímač
Různé příslušenství
Horní upevnění lze připevnit šrouby shora i zdola na kuličkový posuvník
Zvýšená tuhost při zatížení v tahu a v bočních směrech díky dodatečným šroubům upevněným ve dvou středových otvorech kuličkového posuvníku
Veškeré příslušenství je vybaveno závity pro čelní upevnění
Vysoká tuhost ve všech směrech zatížení – vhodné pro aplikace s pouze jedním posuvníkem na dráze
Integrované úplné utěsnění
Vysoká nosnost kroutícího momentu
Optimalizovaná geometrie vstupu a velký počet kuliček minimalizují změny pružného průhybu
Hladký, tichý chod díky optimalizovanému návratu a vedení kuliček a řetízku kuliček
Různé úrovně předpětí

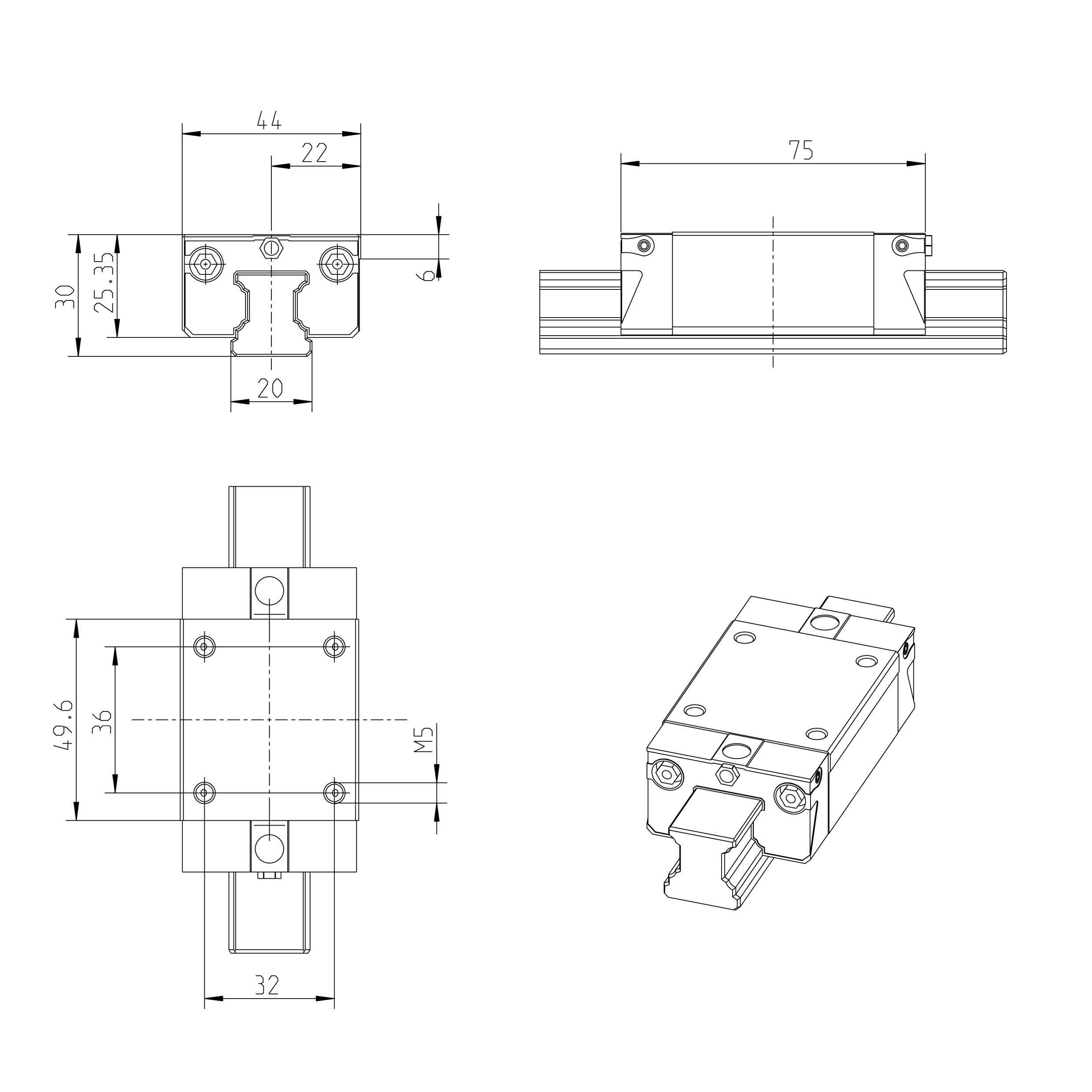

1622 (1).jpg

Položka

Specifikace

Část číslo

R162281322

Typ kuličkového běžce

SNS

Velikost

20

Třída předpětí

C1

Třída přesnosti

H

Utěsnění

SS – Standardní těsnění

Kuličkovým řetízkem

S kuličkovým řetězem

Šířka vodícího bloku [mm]

44

Délka vodícího bloku [mm]

75

Výška vodícího bloku [mm]

25.35

Výška vodícího bloku s kolejnicí [mm]

30

Hmotnost [kg]

0.35

Jmenovitá dynamická zatížitelnost [N]

32400

Jmenovitá statická zatížitelnost [N]

29800

Jmenovitý dynamický točivý moment [Nm]

300

Jmenovitý statický točivý moment [Nm]

380
