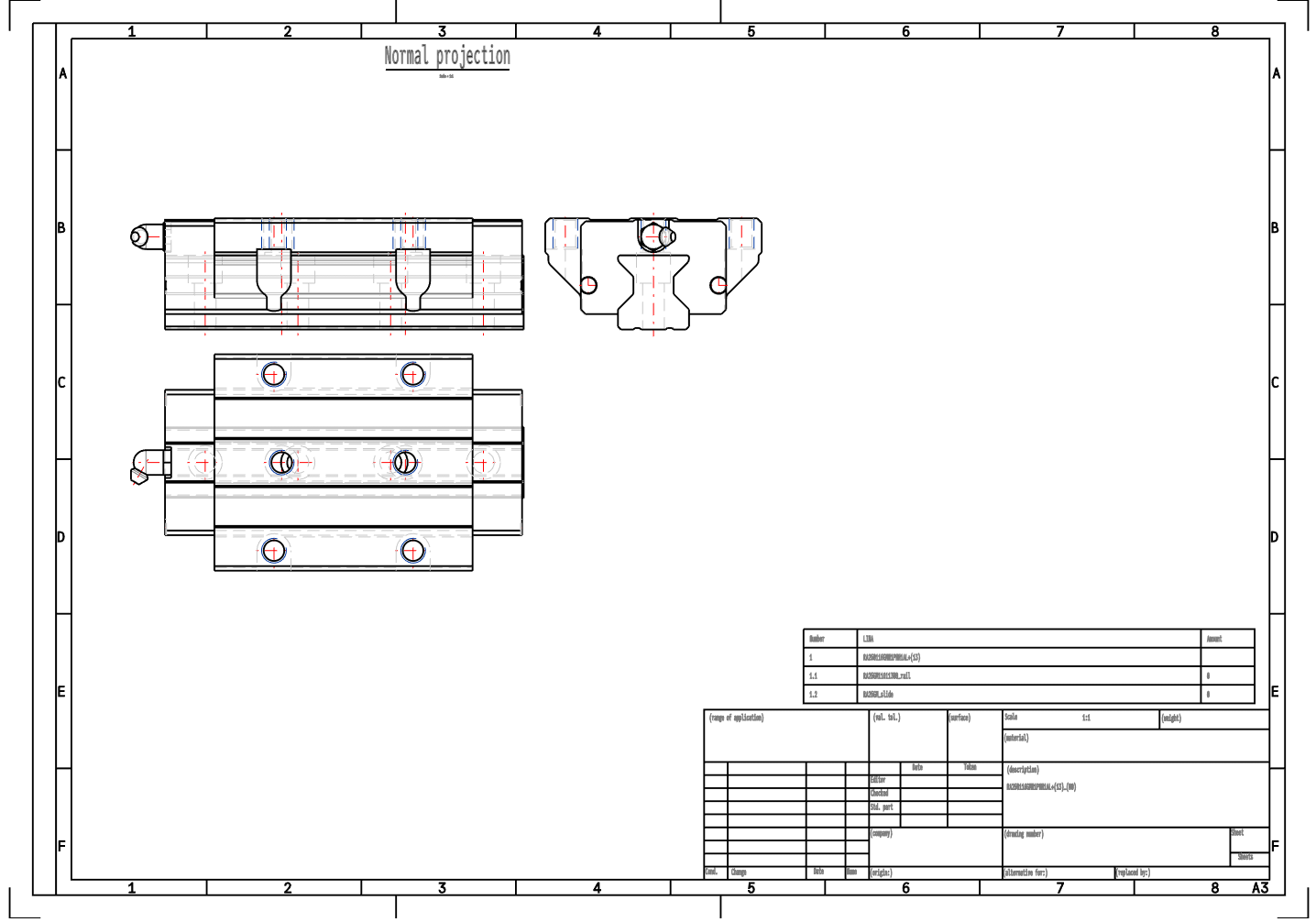

Lineární vodítko pro obráběcí stroje RA25GM, klouzák s přírubou, dlouhý klouzák RAA25GM
Lineární vodítko pro obráběcí stroje RA25GM, klouzák s přírubou, dlouhý klouzák RAA25GM
Lineární vodítko pro obráběcí stroje RA25GM, klouzák s přírubou, dlouhý klouzák RAA25GM
Lineární vodítko pro obráběcí stroje RA25GM, klouzák s přírubou, dlouhý klouzák RAA25GM

Lineární vodítko pro obráběcí stroje RA25GM, klouzák s přírubou, dlouhý klouzák RAA25GM

Dotaz Kontaktujte nás
  • Popis
1

+86-13636560152
[email protected]
Dotaz
RA25GM je nejmodernější rolová vodítková dráha, která integruje nejlepší analytické a tribologické technologie společnosti NSK. Dosahuje vysoké nosné kapacity a vysoké tuhosti a její komplexní sortiment produktů vyhovuje potřebám široké škály aplikací.
Lineární vodící rolety NSK RA dosahují světově nejvyšší nosnosti. Tato řada přispívá k vysokému výkonu obráběcích strojů díky extrémně vysoké tuhosti a stabilnímu provozu.
Vysoká nosnost a vysoká tuhost jsou dosaženy jedinečným tvarem válečků a optimálním návrhem.
Vysoké těsnění proti prachu ve standardní konfiguraci udržuje počáteční výkon po dlouhou dobu.
Stabilní provoz je zajištěn vodicími lištami pro válečky. Standardizované vzájemně záměnitelné díly (interchangeable components) umožňují samostatný nákup vodících rolet a vozíků.
Aplikace lineárních vodících rolet NSK RA:
Obráběcí centra
NC soustruhy
Těžké obráběcí stroje
Různé brusky
Stroje pro výrobu ozubených kol
Vrtací a pěchovací stroje
EDM stroje

Položka

Specifikace

Produktní model

RA25GM

Řada vozíků

RA

Typ posuvného dveřního systému

GM

Specifikace

25

Individuální model vozíku

RAA

Model jednotlivé vodící lišty

R1A

Délka vodící lišty

100-3000mm

Šířka vodícího sklíčku [mm]

70

Délka vodícího sklíčku [mm]

115.5

Výška vodícího sklíčku [mm]

31

Šířka vodící lišty [mm]

23

Výška vodící lišty [mm]

24

Výška sklíčku s lištou [mm]

36

Hmotnost sklíčku [ kg ]

1.1

Hmotnost vodící lišty[ kg/m ]

3.4

Jmenovitá dynamická zatížitelnost [N]

50km- 43500

100km- 35400

Jmenovitá statická zatížitelnost [N]

92900
