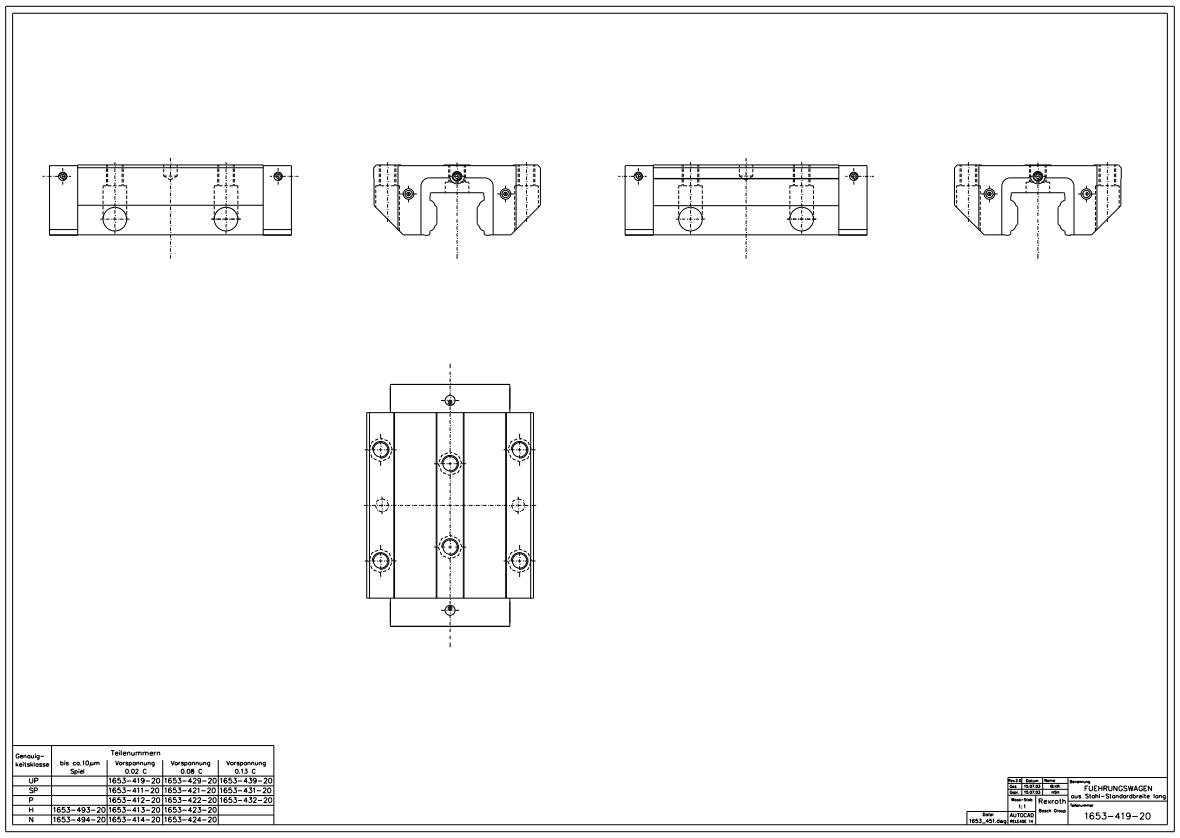

Flančový standardní vysoký posuvník R165343822, technické údaje bloku Rexroth FLS
Flančový standardní vysoký posuvník R165343822, technické údaje bloku Rexroth FLS
Flančový standardní vysoký posuvník R165343822, technické údaje bloku Rexroth FLS
Flančový standardní vysoký posuvník R165343822, technické údaje bloku Rexroth FLS

Flančový standardní vysoký posuvník R165343822, technické údaje bloku Rexroth FLS

Dotaz Kontaktujte nás
  • Popis
1

+86-13636560152
[email protected]
Dotaz
Klouzák s kuličkami typu FLS, extrémně vysoká nosnost, specifikace kuličkového klouzáku R165343822 č. 45, klouzák z uhlíkové oceli CS, přesnost úrovně XP, předpínání úrovně C3, standardní těsnění, včetně řetězce kuliček.
Hlavní vlastnosti flancového prodlouženého kuličkového ložiskového posuvného prvku řady FLS lze shrnout následovně:
Vysoká tuhost a vysoká nosnost: Prodloužená konstrukce posuvného prvku řady FLS zvyšuje počet kuliček a rovnoměrněji rozděluje sílu, čímž výrazně zvyšuje nosnost a odolnost proti rázovým zatížením;
Dobrá stabilita montáže: Flanec poskytuje větší montážní styčnou plochu, umožňuje upevnění shora nebo zdola a je vhodný pro zařízení vyžadující vysokou pevnost upevnění;
Čtyřsměrná stejná nosná kapacita: FLS posuvný klouzák s přírubou má konstantní jmenovitou zatížitelnost ve všech směrech (nahoru, dolů, doleva a doprava), což umožňuje jeho použití za složitých podmínek namáhání;
Hladký chod a vysoká přesnost: Optimalizovaný oběh kuliček zajišťuje nízké tření a nízké vibrace, což jej činí vhodným pro vysokopřesné lineární pohybové systémy;
Široké spektrum aplikací: Je zvláště vhodný pro aplikace vyžadující vysokou tuhost a vysokou stabilitu, například CNC obráběcí stroje, automatické výrobní linky a těžká přesná zařízení.

Položka

Specifikace

Část číslo

R165343822

Typ kuličkového běžce

FLS

Rozměr

45

Třída předpětí

C3

Třída přesnosti

XP

Utěsnění

SS – Standard S eal

Kuličkovým řetízkem

S kuličkovým řetězem

Šířka vodícího bloku [mm]

120

Délka vodícího bloku [mm]

174.1

Výška vodícího bloku [mm]

50.30

Výška vodícího bloku s kolejnicí [mm]

60

Hmotnost [kg]

4.30

Jmenovitá dynamická zatížitelnost [N]

106000

Jmenovitá statická zatížitelnost [N]

177000

Jmenovitý dynamický točivý moment [Nm]

2870

Jmenovitý statický točivý moment [Nm]

4770
