R162271322 SNS vodítko s posuvným klouzákem, vysokozatížitelné, značky Rexroth
R162271322 SNS vodítko s posuvným klouzákem, vysokozatížitelné, značky Rexroth
R162271322 SNS vodítko s posuvným klouzákem, vysokozatížitelné, značky Rexroth
R162271322 SNS vodítko s posuvným klouzákem, vysokozatížitelné, značky Rexroth

R162271322 SNS vodítko s posuvným klouzákem, vysokozatížitelné, značky Rexroth

Dotaz Kontaktujte nás
  • Popis
1

+86-13636560152
[email protected]
Dotaz
R162271322 kuličkový posuvný prvek, vysoká nosnost, typ SNS, rozměr 30, materiál ocel CS, přesnostní třída H, předpínání C1, standardní těsnění, včetně kuličkového řetězu.
R162271322 lineární vodítko – kuličkový posuvný prvek: použití v případech omezeného bočního montážního prostoru.
R162271322 Vodící koule: horní uchycení.
Kuličkové vodící systémy a posuvné díly od společnosti Rexroth mají velmi vysokou přesnost, zejména v oblasti dráhy, takže jednotlivé komponenty lze libovolně zaměňovat, což umožňuje jakoukoli kombinaci v rámci různých tříd přesnosti. To rovněž umožňuje globálně jedinečný vysoký standard správy logistiky výrobků. Každá součást může být samostatně manipulována a skladována.
Výhody kuličkových posuvných dílů Rexroth:
Vyměnitelnost s kuličkovými vodícími systémy
Volitelný integrovaný bezúdržbový snímací měřicí systém
Různé příslušenství
Horní uchycení lze připevnit šrouby shora i zdola na kuličkovém posuvníku
Zvýšená tuhost při zatížení smykem a bočními silami díky dodatečným šroubům upevněným ve dvou středových otvorech kuličkového posuvníku
Veškeré příslušenství je vybaveno závity pro čelní upevnění
Vysoká tuhost ve všech směrech zatížení – vhodné pro aplikace s pouze jedním posuvníkem na dráze
Integrované úplně těsněné
Vysoká nosnost kroutícího momentu
Optimalizovaná geometrie vstupu a velký počet kuliček minimalizují změny pružného průhybu
Hladký, tichý chod díky optimalizovanému návratu a vedení kuliček a řetízku kuliček
Různé úrovně předpětí

Položka

Specifikace

Část číslo

R162271322

Typ kuličkového běžce

SNS

Velikost

30

Třída předpětí

C1

Třída přesnosti

H

Utěsnění

SS – Standardní těsnění

Kuličkovým řetízkem

S kuličkovým řetězem

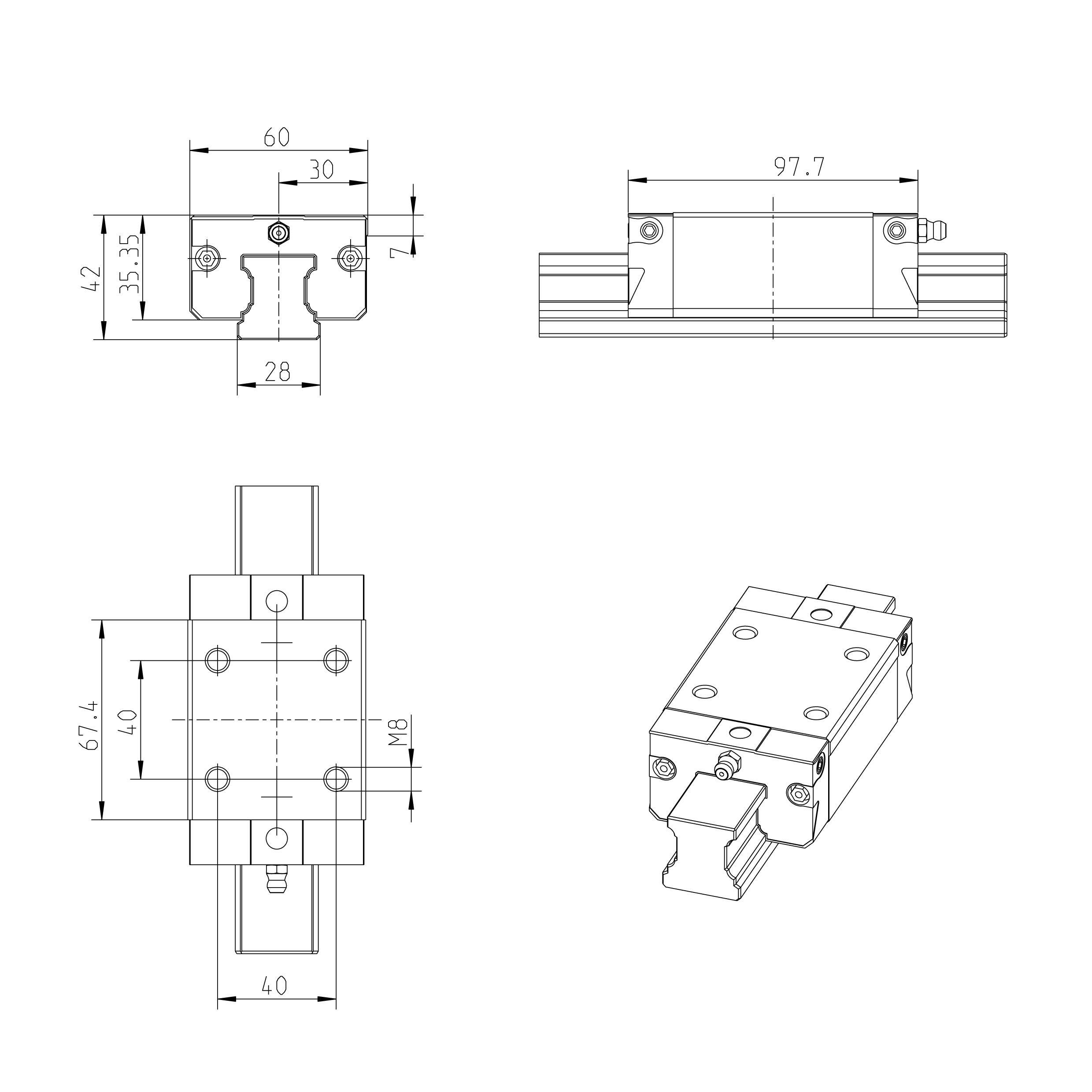

Šířka vodícího bloku [mm]

60

Délka vodícího bloku [mm]

97.7

Výška vodícího bloku [mm]

35.35

Výška vodícího bloku s kolejnicí [mm]

42

Hmotnost [kg]

0.85

Jmenovitá dynamická zatížitelnost [N]

34800

Jmenovitá statická zatížitelnost [N]

44700

Jmenovitý dynamický točivý moment [Nm]

600

Jmenovitý statický točivý moment [Nm]

780
