R162112322 CS ocelový kuličkový posuvný prvek REXROTH KWD-015-SNH-C2-H-1
R162112322 CS ocelový kuličkový posuvný prvek REXROTH KWD-015-SNH-C2-H-1

R162112322 CS ocelový kuličkový posuvný prvek REXROTH KWD-015-SNH-C2-H-1

Dotaz Kontaktujte nás
  • Popis
1

+86-13636560152
[email protected]
Dotaz
Kuličkový posuvný blok R162119420, vysoká nosnost, typ SNH, rozměr 15, uhlíková ocel (CS), přesnost třídy N, předpínání třídy C0, standardní těsnění, včetně řetězce kuliček.
Aplikace lineárního vodícího kuličkového kluzného bloku R162119420: vhodný pro aplikace s omezeným bočním prostorem a vysokými požadavky na tuhost.
Kuličkový kluzný blok R162119420 má vyšší tuhost než řada SNS.
Kluzné kuličkové bloky Rexroth SNH jsou úzké standardní bloky s běžnou délkou a výškou v rámci kuličkového vodícího systému Bosch Rexroth BSHP. Jsou navrženy pro aplikace s omezeným bočním montážním prostorem, avšak s vysokými požadavky na tuhost; vyznačují se vyšší tuhostí, nízkým třením a vysokou přesností a nacházejí široké uplatnění například v obráběcích strojích, automatizačních zařízeních a dalších oblastech.
Kuličkové vodící systémy a posuvné díly od společnosti Rexroth mají velmi vysokou přesnost, zejména v oblasti dráhy, takže jednotlivé komponenty lze libovolně zaměňovat, což umožňuje jakoukoli kombinaci v rámci různých tříd přesnosti. To rovněž umožňuje globálně jedinečný vysoký standard správy logistiky výrobků. Každá součást může být samostatně manipulována a skladována.
Výhody kuličkových posuvných dílů Rexroth:
Vyměnitelnost s kuličkovými vodícími systémy
Volitelný integrovaný bezúdržbový snímací měřicí systém
Různé příslušenství
Horní uchycení lze připevnit šrouby shora i zdola na kuličkovém posuvníku
Zvýšená tuhost při zatížení smykem a bočními silami díky dodatečným šroubům upevněným ve dvou středových otvorech kuličkového posuvníku
Veškeré příslušenství je vybaveno závity pro čelní upevnění
Vysoká tuhost ve všech směrech zatížení – vhodné pro aplikace s pouze jedním posuvníkem na dráze
Integrované úplně těsněné
Vysoká nosnost kroutícího momentu
Optimalizovaná geometrie vstupu a velký počet kuliček minimalizují změny pružného průhybu
Hladký, tichý chod díky optimalizovanému návratu a vedení kuliček a řetízku kuliček
Různé úrovně předpětí

Položka

Specifikace

Část číslo

R162112322

Typ kuličkového běžce

S NH

Velikost

15

Třída předpětí

C2

Třída přesnosti

H

Utěsnění

SS – Standard S eal

Kuličkovým řetízkem

S kuličkovým řetězem

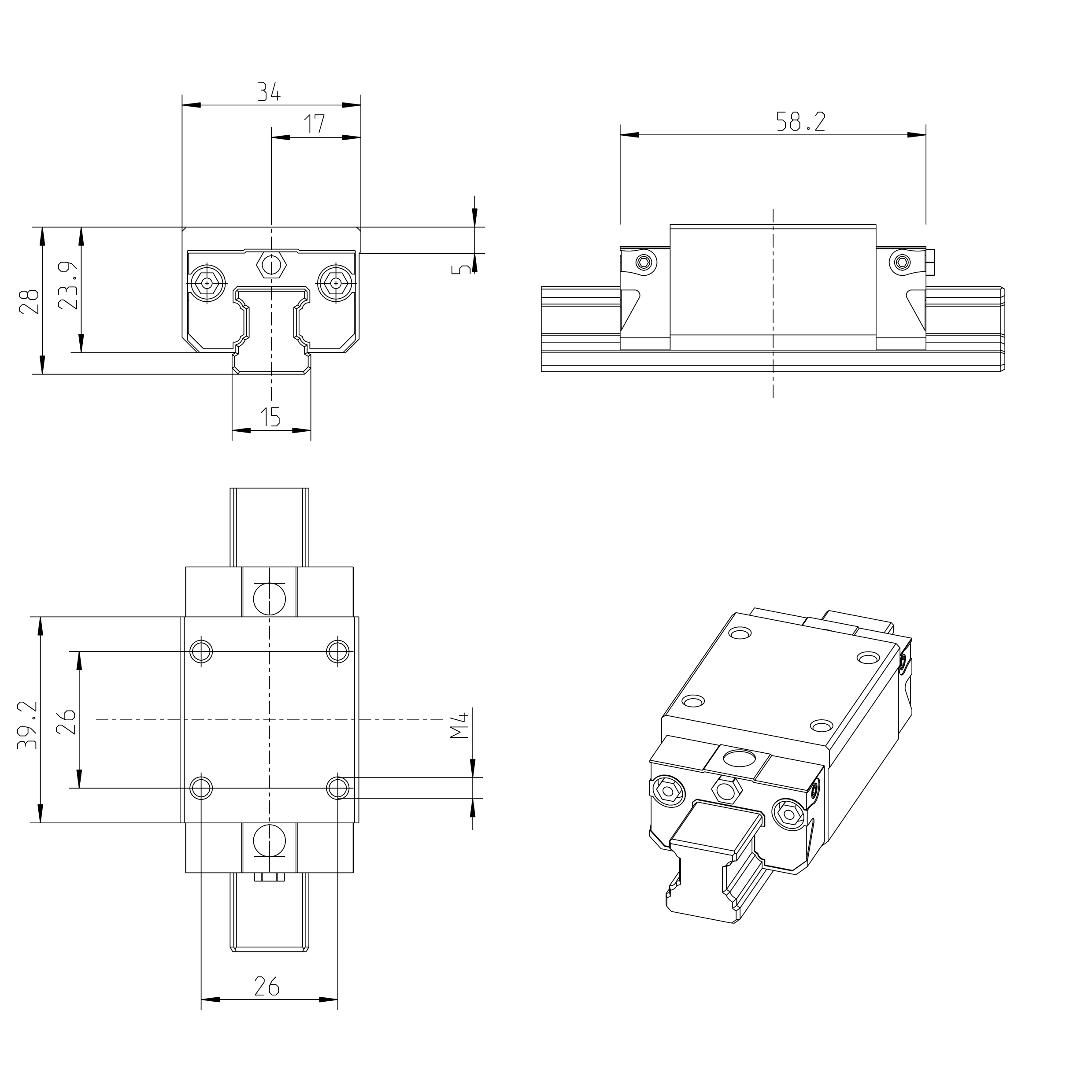

Šířka vodícího bloku [mm]

34

Délka vodícího bloku [mm]

58.2

Výška vodícího bloku [mm]

23.90

Výška vodícího bloku s kolejnicí [mm]

28

Hmotnost [kg]

0.20

Jmenovitá dynamická zatížitelnost [N]

8850

Jmenovitá statická zatížitelnost [N]

10800

Jmenovitý dynamický točivý moment [Nm]

85

Jmenovitý statický točivý moment [Nm]

100
