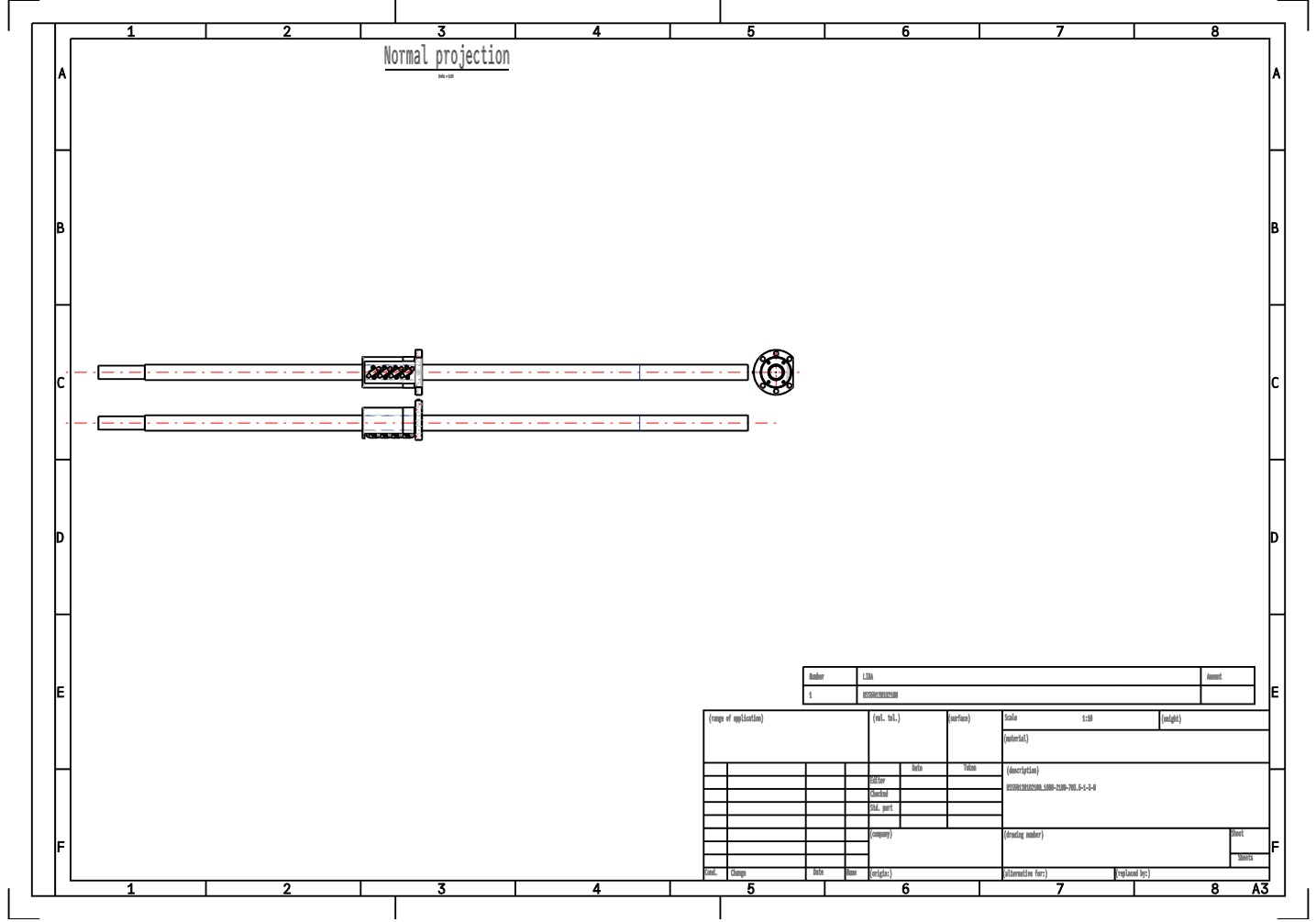

Kulový šroub HSS5012N1D2100 s vysokou hodnotou D.n, jednodílná matice, značky NSK

Kuličkový šroub NSK HSS5012N1D2100 je součástí řady vysokorychlostních a tichých standardních kuličkových šroubů NSK řady HSS. Vychází z technologie kuličkových šroubů pro vysokorychlostní obráběcí stroje HMS/HMD a byl normalizován za účelem rychlé dodávky a skladové dostupnosti, čímž poskytuje řešení s vysokým výkonem pro pohonné systémy průmyslových strojů.

Vlastnosti kuličkového šroubu HSS5012N1D2100:

Vysoká rychlost: Dosahuje vysoké rychlosti a tichého provozu díky unikátnímu oběhovému systému NSK. Mezní hodnota d·n se více než zdvojnásobila – z 70 000 u původní řady SS na 160 000. Rozsah stoupání byl rozšířen na 20 mm, což umožňuje přenosové rychlosti až 60 m/min.

Tichý provoz a nízké vibrace: Díky unikátnímu oběhovému systému NSK je dosaženo vysoké rychlosti a tichého provozu, přičemž se snižuje náraz mezi ocelovými kuličkami a součástmi oběhového systému; hladina hluku je tak o 6 dB nižší než u současných standardů. Úroveň vibrací matice je rovněž výrazně snížena.

Rozměry upevnění matice: Vnější průměr matice a rozměry jejího upevnění jsou stejné jako u matic externího oběhu řady SS.

Kompaktní velikost

Na rozdíl od původní řady SS, která používá předpínání dvojmatkou, tento model využívá předpínání jednomatkou s posunutím osy, čímž dosahuje stejné tuhosti a nosné kapacity jako dvojmatka, avšak s kratší délkou matice. Navíc použití tenké uzavírací krytky ve směru osy dále zkracuje délku matice.

Nebroušený konec hřídele
Jelikož se jedná o nebroušený konec hřídele, umožňuje to flexibilní přizpůsobení podle požadavků uživatele.

Specifikace plnění olejem
Olejové plnicí otvory (M6×1,0) jsou umístěny na dvou místech – na vnějším průměru a na čelní ploše příruby matice. Standardní konfigurace příruby obsahuje vložené šrouby na vnějším průměru.
