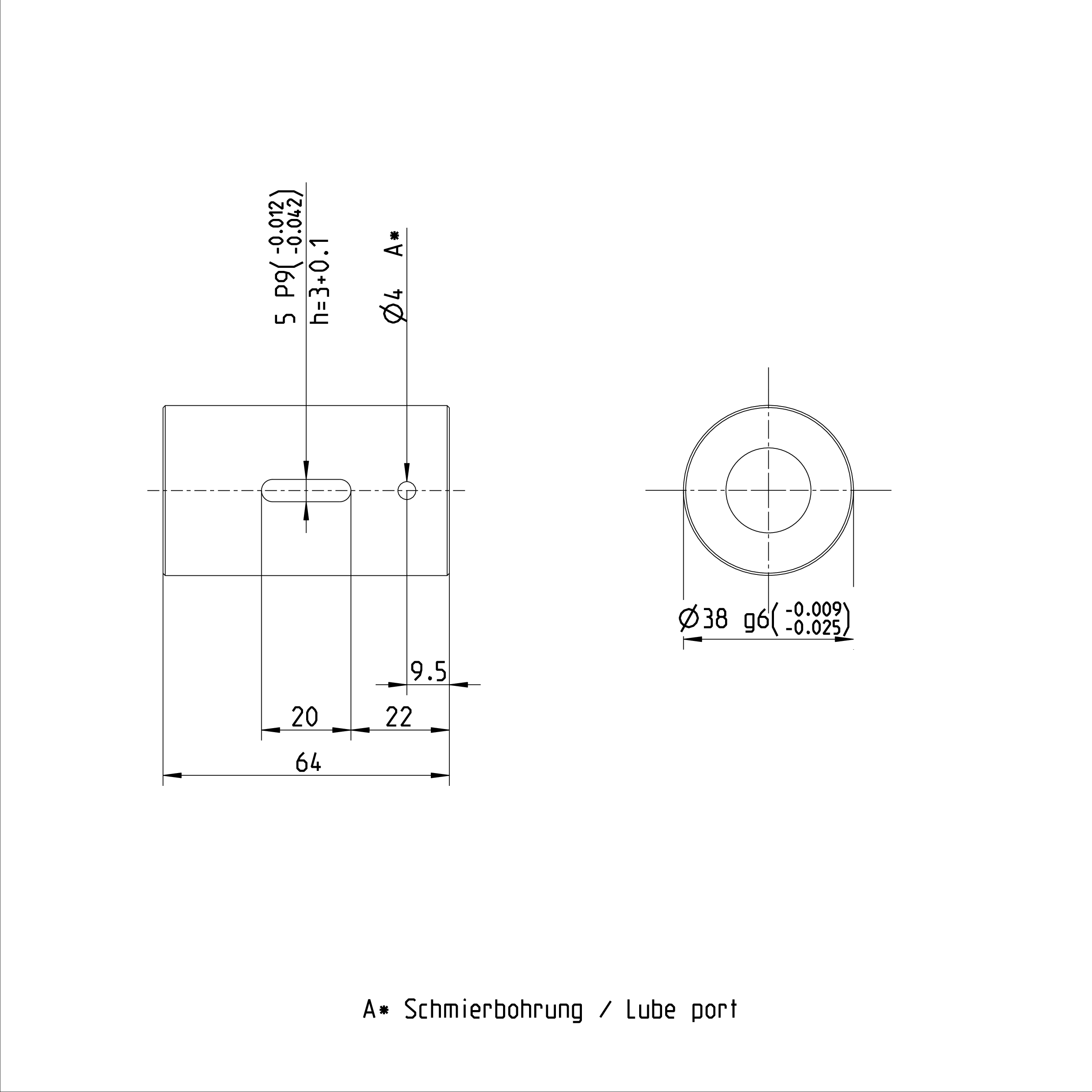

20 × 20R × 3,5 – 2 Válcová kuličková matice typu SEM-E-S, R151217012, kuličková matice Rexroth
20 × 20R × 3,5 – 2 Válcová kuličková matice typu SEM-E-S, R151217012, kuličková matice Rexroth

20 × 20R × 3,5 – 2 Válcová kuličková matice typu SEM-E-S, R151217012, kuličková matice Rexroth

Dotaz Kontaktujte nás
  • Popis
1

+86-13636560152
[email protected]
Dotaz
R151217012 Rexroth standardní řada matic, ZEM-E-S válcová, jednoduchá matice, standardní těsnění, stupně přesnosti T5, T7, T9
ZEM-E-S je válcová jednoduchá kuličková matice vyráběná společností Bosch Rexroth pro použití v přesných valivých kuličkových šroubech řady SN-R. Tato řada matic je vybavena standardním těsněním, volitelnou axiální vůlí nebo sníženou vůlí, předpínáním 2 %, 3 % nebo 5 % a je vhodná pro přesnostní třídy T5, T7 a T9.
Klíčové vlastnosti
Typ konstrukce: Válcová jednoduchá matice se standardním těsněním (posílené těsnění je volitelné).
Použití: Přesné valivé kuličkové šrouby řady SN-R.
Provozní vlastnosti: S axiální vůlí nebo se sníženou axiální vůlí, s předpínáním 2 %, 3 % nebo 5 %.
Přesnostní třídy: T5, T7, T9.
Speciální možnosti: Některé modely podporují levotočivé závity.
Tato řada se běžně používá v průmyslových lineárních pohybových aplikacích, které vyžadují vysokou přesnost a výkonné těsnění.
Systémy pohonu kuličkových šroubů Rexroth byly úspěšně použity v různých oblastech: obráběcí stroje, tvářecí zařízení, automatizace a manipulace s materiálem, dřevozpracující průmysl, elektrotechnika a elektronika, tiskařský a papírenský průmysl, stroje pro vstřikování plastů, potravinářský a balicí průmysl, zdravotnické přístroje, textilní průmysl a další.

Položka

Specifikace

Číslo dílu

R151217012

Série

Standardní série

Typ matice

Válcová jednoduchá matice ZEM-E-S

Jmenovitá velikost [mm]

20 x 20R x 3,5 – 2

Jmenovitý průměr [mm]

20

Směr vlákna

Pravostranný

Stoupání [mm]

20

Průměr kuličky [mm]

3.5

Počet oběžných drah kuliček

2

Vnější průměr matice [mm]

38

Délka matice [mm]

64

Hmotnost [kg]

0.34

Jmenovitá dynamická zatížitelnost [N]

10900

Jmenovitá statická zatížitelnost [N]

12100

Max. rychlost [m/min]

120
