Кулявадзяжны лінейны напраўляючы элемент R162139320, высокая нагрузкавая здольнасць, тып SNH, памер 35, сталь CS, дакладнасць класа H, папярэдні ціск класа C0, стандартнае ўшчыльненне, кулявы ланцуг не ўваходзіць у камплект.
Прымяненне лінейнага напрамнога шарыкаў-пазак R162139320: падыходзіць для прыкладанняў з абмежаванай бакавой прасторай і высокімі патрабаваннямі да жорсткасці.
Шарыкавая пазак R162139320 мае большую жорсткасць, чым SNS.
Блокі шарыкавага кропкавага перасоўвання Rexroth SNH — гэта блокі стандартнай даўжыні і вышыні вузкага тыпу ў сістэме шарыкавых напрамных Bosch Rexroth BSHP. Яны распрацаваны для прыкладанняў з абмежаванай бакавой прасторай для ўстаноўкі, але з высокімі патрабаваннямі да жорсткасці, у іх вышэйшая жорсткасць, нізкае трацінне і высокая дакладнасць; яны шырока выкарыстоўваюцца ў верстаках, аўтаматызаваным абсталяванні і іншых галінах.
Кулькавыя напрамкі і пазліны Rexroth маюць вельмі высокую дакладнасць, асабліва ў зоне бегавой даражкі, таму кожны кампанент можна свабодна замяняць, што дазваляе любую камбінацыю ў межах розных класаў дакладнасці. Гэта таксама забяспечвае глабальна ўнікальны высокі стандарт кіравання лагістыкай прадуктаў. Кожны кампанент можна апрацоўваць і захоўваць асобна.
Асаблівасці кулькавых пазлінаў Rexroth:
Заменяемасць з сістэмамі шарыковага напрамнага кіравання
Опцыянальная інтэграваная вымяральная сістэма вызначэння зносу без тэрання
Розныя аксесуары
Верхнія мацаванні можна прыкручваць зверху і знізу шарыковага слайдэра
Павялічаная жорсткасць пры дзеянні вертыкальных і бакавых нагрузків за кошт дадатковых болтаў, усталяваных у два адтуліны ў цэнтры шарыковага слайдэра
Усе аксесуары абсталяваныя раз'ёмамі для крэпасці на торцы
Высокая жорсткасць па ўсіх напрамках нагрузкі — падыходзіць для прымянення з адным слайдэрам на кожнай сцежцы
Поўнасцю герметычная інтэграваная
Высокая нагрузкавая здольнасць па крутным моманце
Аптымізаваная геаметрыя ўваходу і вялікая колькасць шарыкаў мінімізуюць змены ў пругкім адхіленні
Гладкая, бесшумная праца дзякуючы аптымізаванай канструкцыі вяртання і накіравання шарыкаў і ланцужка шарыкаў
Розныя ўзроўні папярэдняга натягу

ПРЫМЕР

Спецыфікацыя

Нумар часткі

R162139420

Тып шарыка павзунка

S NH

Памер

35

Клас праднатягу

C0

Клас дакладнасці

H

Запечатанне

SS – Стандарт S жылка

Ланцуг шарыкаў

Без шарыкавага ланцуга

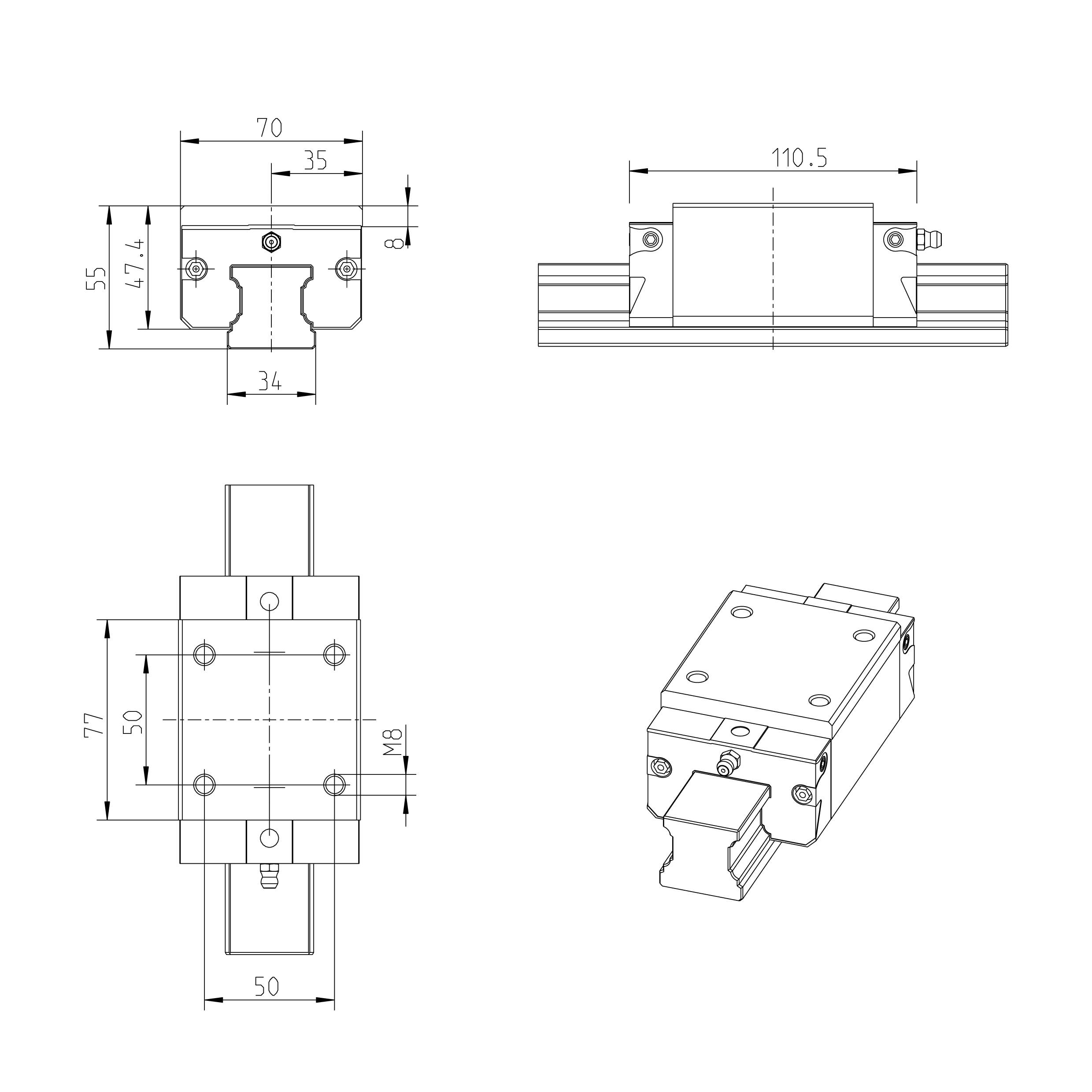

Шырыня напрамляючага блока [мм]

70

Даўжыня напрамляючага блока [мм]

110.5

Вышыня напрамляючага блока [мм]

47.40

Вышыня напрамляючага блока з рэйкай [мм]

55

Маса [кг]

1.55

Намінальная дынамічная нагрузкa [Н]

51800

Намінальная статычная нагрузкa [Н]

80900

Намінальная дынамічная нагрузкa кручэння [Нм]

1110

Намінальная статычная нагрузкa кручэння [Нм]

1740
