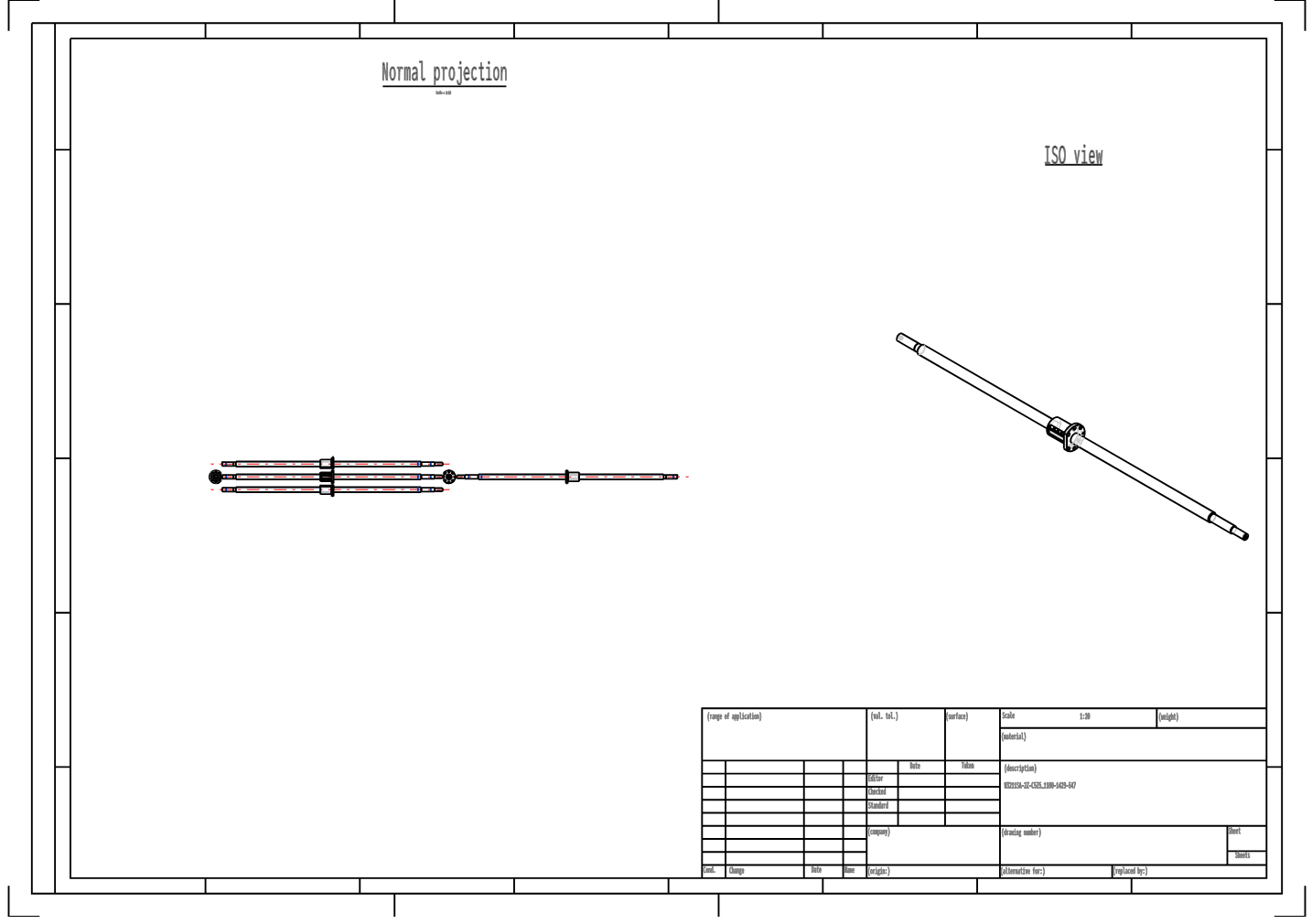

مسمار كروي W3211SA-2Z-C5Z5 من شركة NSK، عمود دقيق مُجهّز تمامًا من الطرفين

مسمار كروي دقيق من شركة NSK موديل W3211SA-2Z-C5Z5، وقطر عمود المسمار فيه ٣٢ مم، وطول الخطوة ٥ مم، ويحقّق درجة الدقة C5. كما يمتاز هذا المسمار بوجود تحميل أولي مُزاحٍ لتحقيق انعدام التخلّف (Zero Backlash)، وصلابة عالية، وقدرة تحمل حمولة عالية (الحمولة الساكنة المُصنَّفة: ٥٦٠٠٠ نيوتن)، وكفاءة انتقال ممتازة.

المزايا الرئيسية لمسمار الكريات من النوع W3211SA-2Z-C5Z5 من سلسلة SA:

دقة عالية وصلابة عالية: تضمن درجة الدقة C5 دقة ممتازة في التموضع وإعادة التموضع. وطريقة التحميل الأولي المُزاح (النوع Z) تلغي التخلّف المحوري (انعدام التخلّف)، ما يحسّن صلابة الانتقال وسرعة الاستجابة.

قدرة تحمل حمولة عالية: يوفّر المسمار ذو القطر الكبير (٣٢ مم) بالاشتراك مع الكرات الفولاذية كبيرة الحجم (٣٫١٧٥ مم) حمولةً ساكنةً مُصنَّفة تصل إلى ٥٦٠٠٠ نيوتن، مما يضمن استقرار المعدات على المدى الطويل تحت الأحمال الثقيلة.

كفاءة عالية وعمر افتراضي طويل: تدور الكرات بين مسار الخيط اللولبي، مما يحقق كفاءة نقل تزيد عن ٩٠٪. ويضمن التصميم المُحسَّن لتدوير الكرات والمواد المستخدمة عمر خدمة استثنائيًا طويلاً.

سهولة التركيب: يشير التصميم «المُجهَّز مسبقًا من الطرف» إلى أن طرف العمود مُصنَّع مسبقًا وفق المتطلبات القياسية، ما يلغي الحاجة إلى التشغيل الآلي الثانوي ويُبسِّط عملية التجميع.

التطبيقات النموذجية:

أدوات الآلات الرقمية (CNC): تُستخدم لتغذية دقيقة على المحاور X/Y/Z لضمان دقة التشغيل الآلي.

الروبوتات الصناعية: تُستخدم في نقل الحركة الدقيقة في المفاصل أو الوحدات الخطية.

خطوط التجميع الآلية: تُستخدم في منصات التموضع عالي الدقة، ومناولة المواد، وغيرها.

أجهزة القياس الدقيقة: توفر إزاحة خطية مستقرة ودقيقة.
