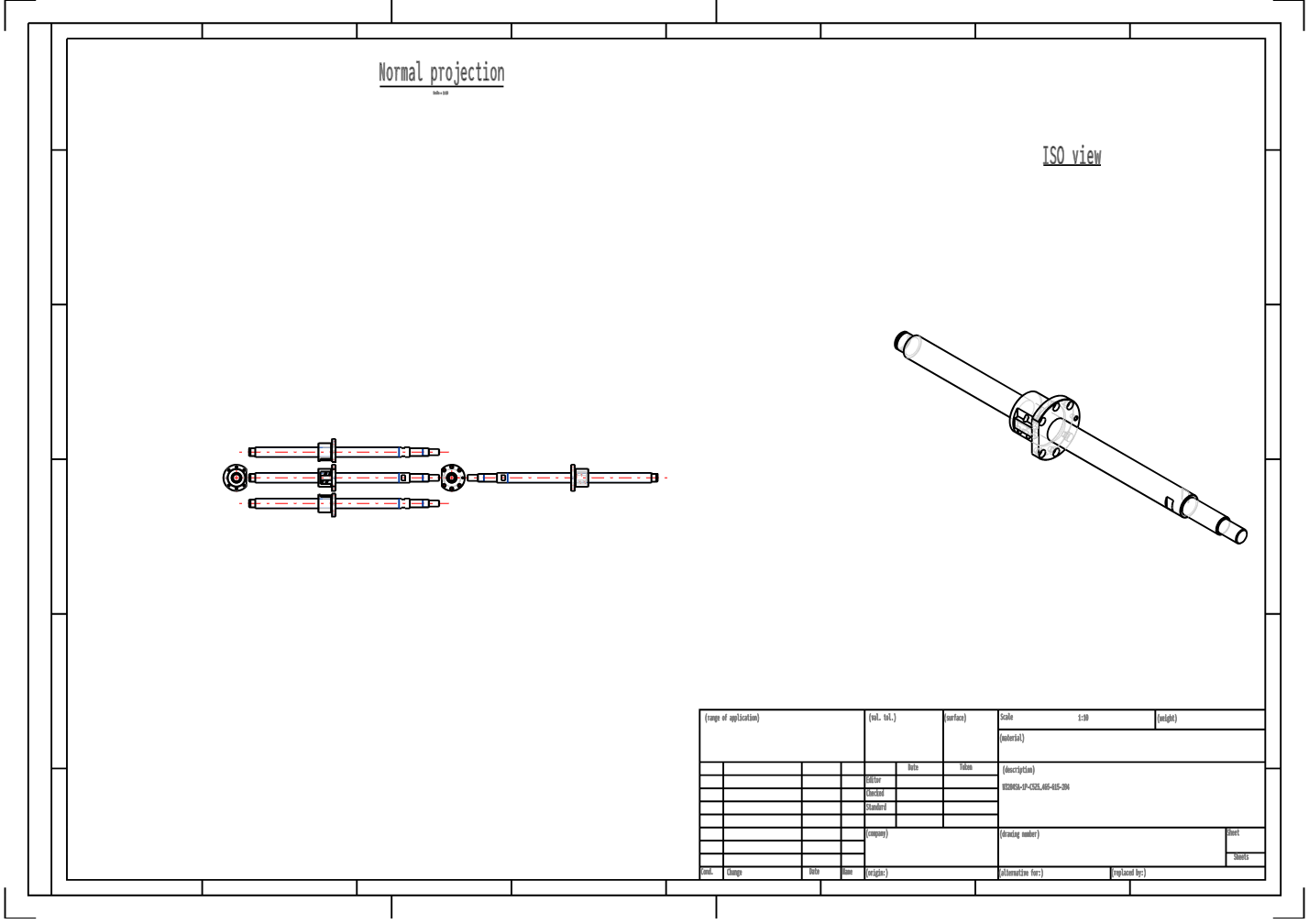

مسمار كروي ذو تدوير أنبوبي طراز W3204SA-1P-C5Z5 من شركة NSK، منتج نهائي لطرف العمود

مسمار كروي من شركة NSK نموذج W3204SA-1P-C5Z5 من النوع المدمج SA للنهاية المحورية على محور Z، وقطر عموده 32 مم وخطوته 5 مم. ويتميز هذا المسمار بكُمّاشة من النوع PFT، وهيكل تحميل مسبق من النوع P لضمان غياب التراخي المحوري تمامًا وتحقيق صلابة عالية، ومُصنَّف بدقة C5. وهو مناسب للتطبيقات الروتينية التي تتطلب تحديد مواقع دقيقة في المعدات الآلية، وأجهزة أشباه الموصلات، والأجهزة الطبية.

المواصفات الرئيسية وخصائص مسمار كروي NSK نموذج W3204SA-1P-C5Z5

القطر والخطوة: القطر القياسي للعمود 32 مم، وخطوته 5 مم.

فئة الدقة: C5 (وتشير إلى دقة عالية وتسامح ضيق جدًّا).

التحميل المسبق/التراخي: نوع P (تحميل مسبق) لضمان غياب التراخي تمامًا وتحقيق صلابة عالية.

التصميم: عمود مُخرَّط مُجَلْخٌ مع طرف عمود مُصنَّع/مُنهي التصنيع ومحملة ذات رقبة بدون حركة زائدة.

تُعد مسامير NSK الكروية من النوع SA مثالية للمعدات التي تتطلب متطلبات شاملة تتعلق بدقة تحديد المواقع، وسرعة التركيب، ودقة الأبعاد المكانية:

أدوات الآلات الرقمية المبرمجة (CNC): أنظمة التغذية على المحاور X/Y/Z لمراكز التشغيل، وآلات التحكم العددي بالحاسوب (CNC)، وآلات النقش والطحن، وآلات الطحن.

الأجهزة الدقيقة: معدات القياس، ومعدات تصنيع أشباه الموصلات، والأذرع الروبوتية الصناعية.
