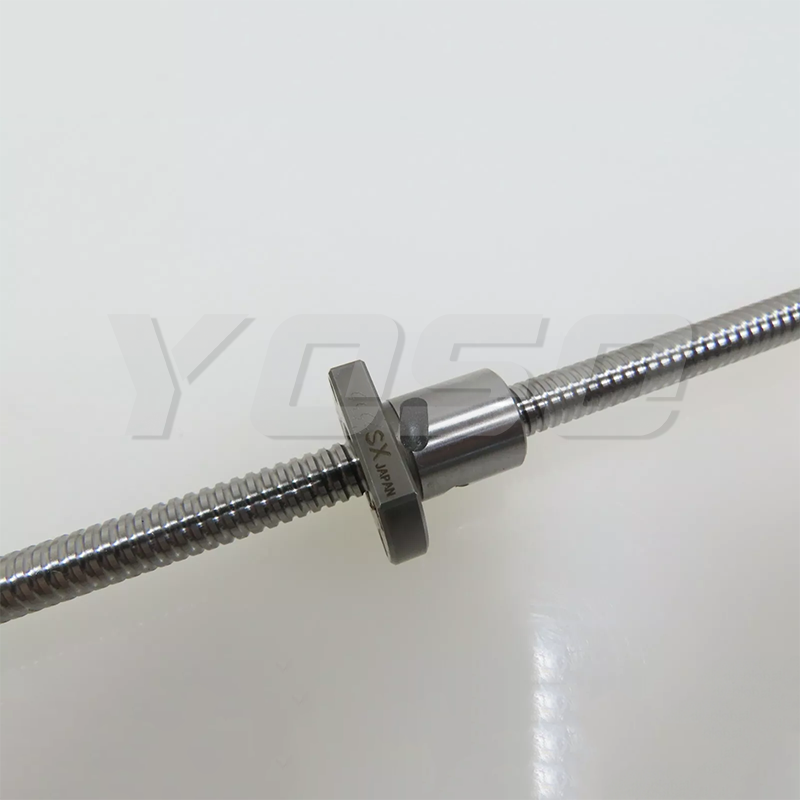

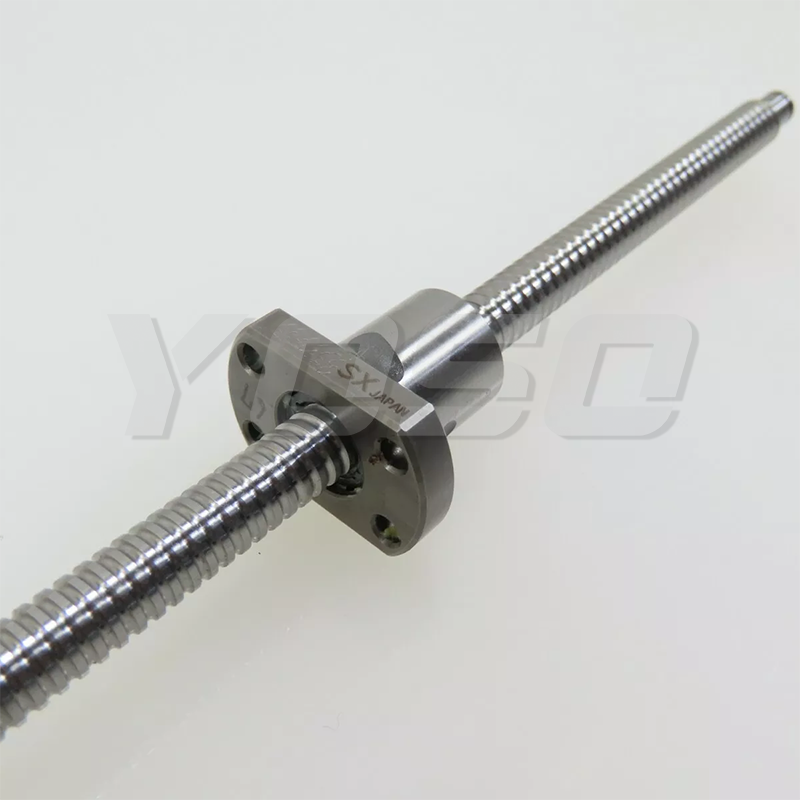

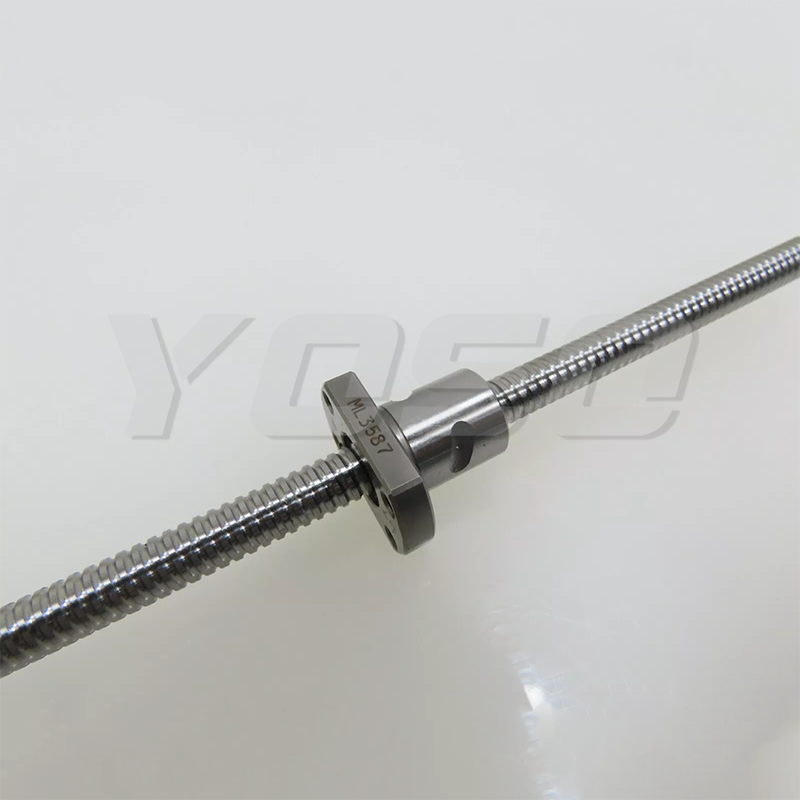

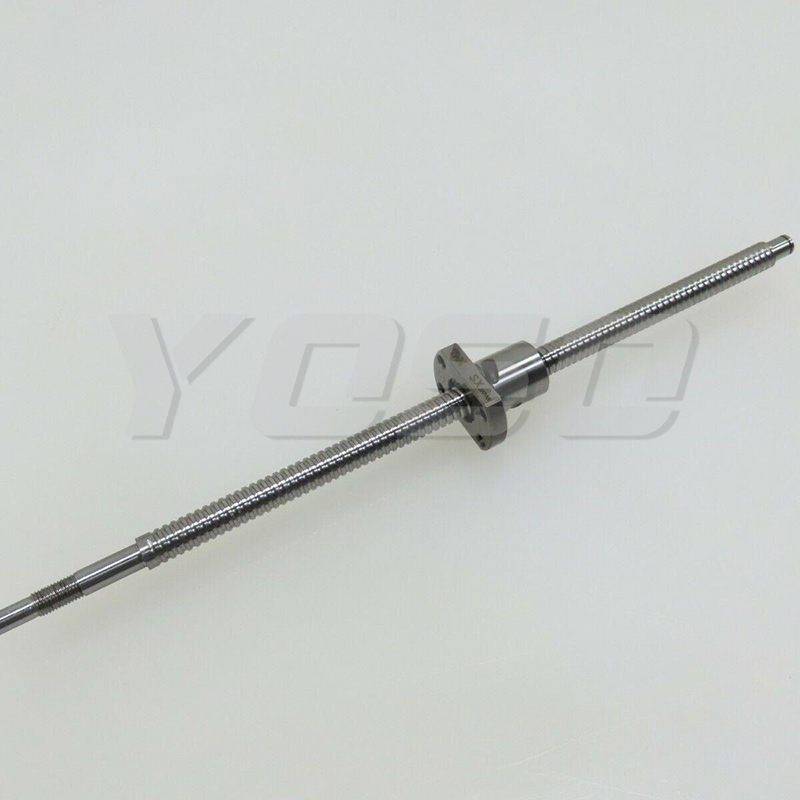

النوع: BNK1404-3RRG2+330LG7Y
كرة THK BNK1404-3RRG2+330LG7Y تدور بين محور البراغي الكروية والمسنن، وهي ذات كفاءة عالية. مقارنةً بالبراغي التقليدية ذات الحركة الانزلاقية، يتم تقليل عزم التشغيل لبراغي الكرة TBNK1404-3RRG2+330LG7Y إلى ثلث أو أقل. لذلك، ليس فقط يمكن تحويل الحركة الدورانية إلى حركة خطية، ولكن يمكن أيضًا تحويل الحركة الخطية بسهولة إلى حركة دورانية.
بما أن الكرة تقوم بحركة دوارة، فإن عزم البدء صغير جدًا، وليس هناك أي تأخير في الحركة مثل الحركة الانزلاقية، مما يسمح لبراغي الكرة THK BNK1404-3RRG2+330LG7Y بالتحقيق في التغذية الدقيقة بدقة.
لا يوجد فجوة راجعة، ويمكن تطبيق التحميل المسبق لتحقيق صفر الفجوة المحورية أو أقل، ولهذا فإن براغي الكرة THK BNK1404-3RRG2+330LG7Y لها صلابة عالية.
مع الكفاءة العالية وانخفاض إنتاج الحرارة، يمكن لبراغي الكرة THK BNK1404-3RRG2+330LG7Y تحقيق التغذية السريعة.
نهاية العمود والمنتج النهائي وحدات برغي كروي، تستخدم أعمدة برغي معيارية وبراغي كروية لحفظ المساحة.
يناسب اتصال نهاية عمود البرغي وحدة الدعم، ويستخدم تصميماً معيارياً ويتم توصيله مباشرة مع الموتور.
تم تصميم عمود البرغي وبرغي الكرة بشكل مدمج.
نموذج المنتج
BNK1404-3RRG0+230LC3Y BNK 1404-3RRG0+230LC5Y BNK1404-3RRG2+230LC7Y BNK 1404-3RRG0+280LC3Y BNK 1404-3RRG0+280LC5Y BNK1404-3RRG2+280LC7Y BNK1404-3RRG0+330LC3Y BNK 1404-3RRG0+330LC5Y BNK 1404-3RRG2+330LG7Y BNK 1404-3RRG0+430LC3Y BNK 1404-3RRG0+430LC5Y BNK1404-3RRG2+430LC7Y BNK1404-3RRG0+530LC3Y BNK 1404-3RRG0+530LC5Y BNK1404-3RRG2+530LC7Y
| رقم الموديل | ضربة | طول عمود البرغي | ||
| L₁ | L₂ | L₃ | ||
| BNK1404-3RRG0+230LC3Y | 100 | 148 | 163 | 230 |
| BNK1404-3RRG0+230LC5Y | ||||
| BNK1404-3RRG2+230LC7Y | ||||
| BNK 1404-3RRG0+280LC3Y | 150 | 198 | 213 | 280 |
| BNK1404-3RRG0+280LC5Y | ||||
| BNK1404-3RRG2+280LC7Y | ||||
| BNK 1404-3RRG0+330LC3Y | 200 | 248 | 263 | 330 |
| BNK1404-3RRG0+330LC5Y | ||||
| BNK1404-3RRG2+330LC7Y | ||||
| BNK1404-3RRG0+430LC3Y | 300 | 348 | 363 | 430 |
| BNK1404-3RRG0+430LC5Y | ||||
| BNK1404-3RRG2+430LC7Y | ||||
| BNK 1404-3RRG0+530LC3Y | 400 | 448 | 463 | 530 |
| BNK 1404-3RRG0+530LC5Y | ||||
| BNK 1404-3RRG2+530LC7Y | ||||
| انزلاق المحور
محور مسمار الترس D |
انزلاق المحور
محيط المكسر H |
تركيب الفلين
انزلاق السطح |
انزلاق المحور
خندق الخيط السطح ج |
دقة زاوية القيادة | النعناع
الكتلة كجم |
المحور
الكتلة كغ/م |
|
| ممثل
مسافة السفر خطأ |
التذبذب | ||||||
| 0.025 | 0.01 | 0.008 | 0.009 | ±0.01 | 0.008 | 0.13 | 0.8 |
| 0.03 | 0.012 | 0.01 | 0.012 | ±0.02 | 0.018 | 0.13 | 0.8 |
| 0.045 | 0.02 | 0.014 | 0.014 | مسافة السفر: ±0.05/300 | 0.13 | 0.8 | |
| 0.025 | 0.01 | 0.008 | 0.009 | ±0.01 | 0.008 | 0.13 | 0.8 |
| 0.03 | 0.012 | 0.01 | 0.012 | ±0.02 | 0.018 | 0.13 | 0.8 |
| 0.045 | 0.02 | 0.014 | 0.014 | مسافة السفر: ±0.05/300 | 0.13 | 0.8 | |
| 0.03 | 0.01 | 0.008 | 0.009 | ±0.012 | 0.008 | 0.13 | 0.8 |
| 0.04 | 0.012 | 0.01 | 0.012 | ±0.023 | 0.018 | 0.13 | 0.8 |
| 0.055 | 0.02 | 0.014 | 0.014 | مسافة السفر: ±0.05/300 | 0.13 | 0.8 | |
| 0.04 | 0.01 | 0.008 | 0.009 | ±0.013 | 0.01 | 0.13 | 0.8 |
| 0.05 | 0.012 | 0.01 | 0.012 | ±0.025 | 0.02 | 0.13 | 0.8 |
| 0.06 | 0.02 | 0.014 | 0.014 | مسافة السفر: ±0.05/300 | 0.13 | 0.8 | |
| 0.045 | 0.01 | 0.008 | 0.009 | ±0.015 | 0.01 | 0.13 | 0.8 |
| 0.055 | 0.012 | 0.01 | 0.012 | ±0.027 | 0.02 | 0.13 | 0.8 |
| 0.075 | 0.02 | 0.014 | 0.014 | مسافة السفر: ±0.05/300 | 0.13 | 0.8 | |
