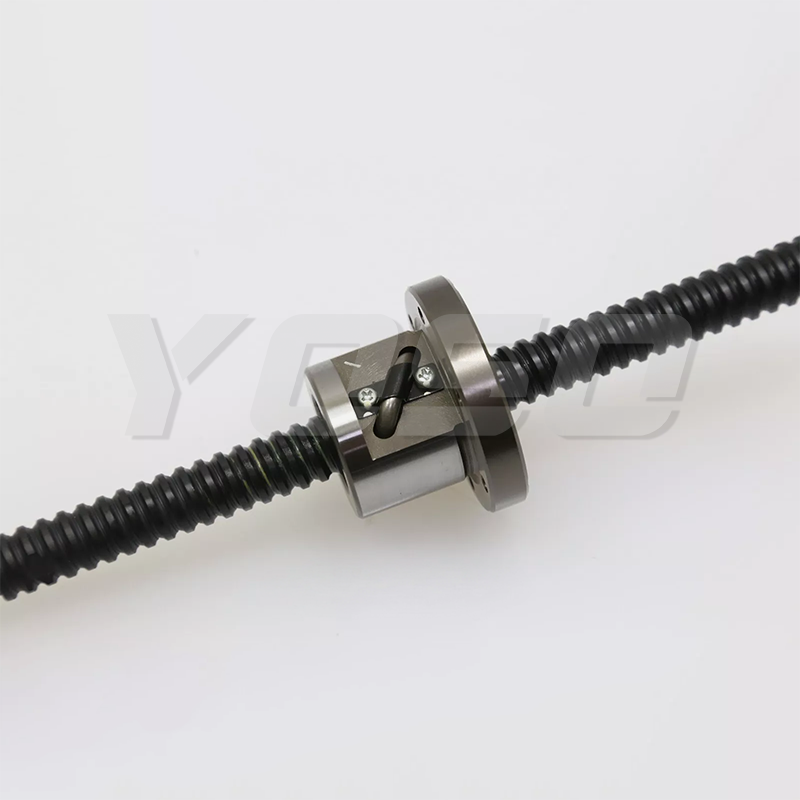

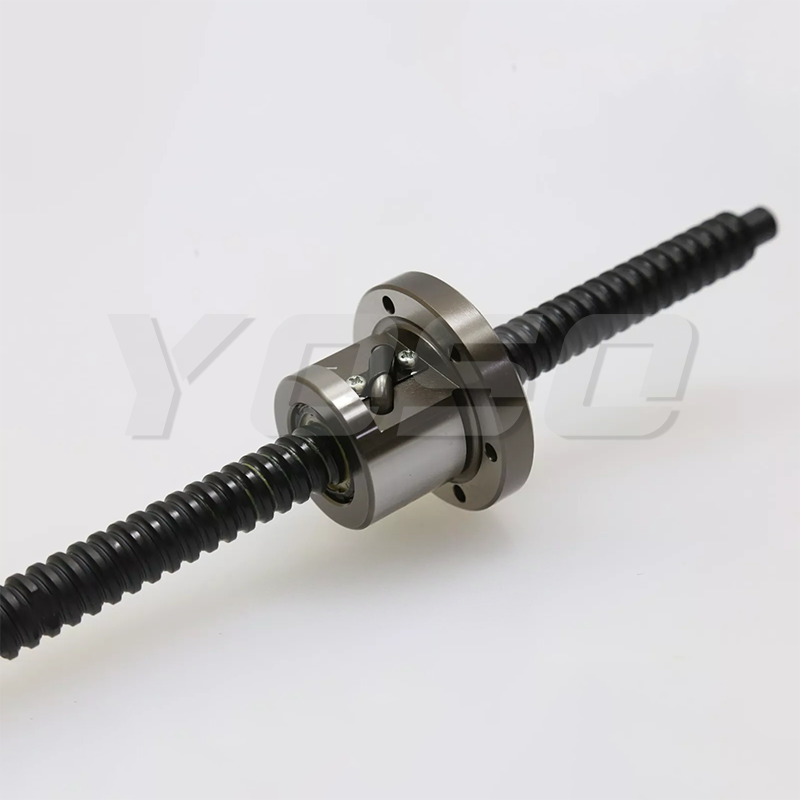

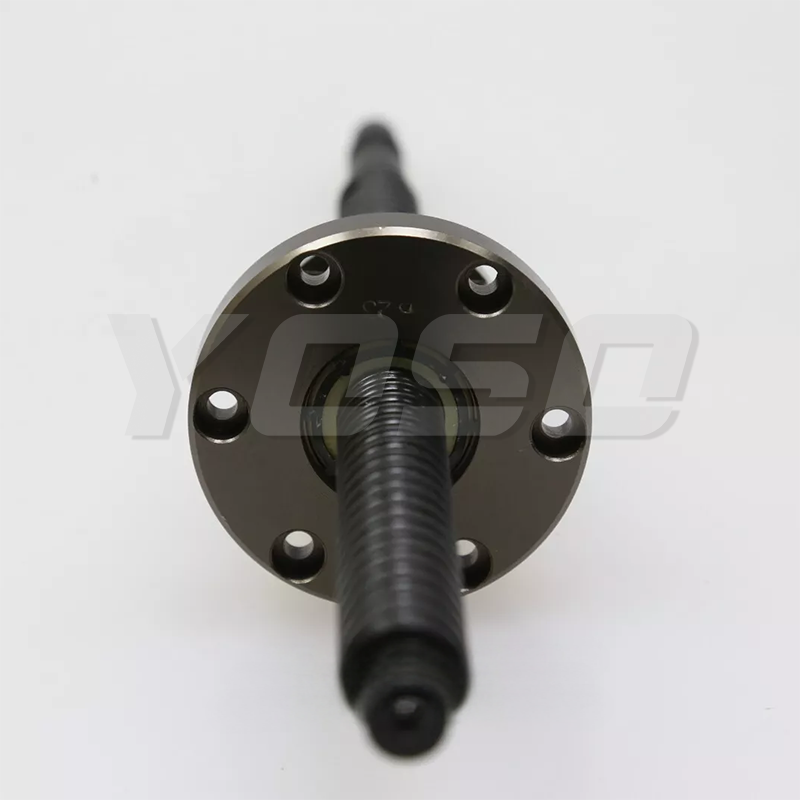

APPLICATION AREAS OF THK BNF6312A-5 BALL SCREW
صناعة الأدوات الآلية: في نظام التغذية لأنظمة الأدوات الآلية، تلعب المسمار الكروي دورًا رئيسيًا. يمكن للمسمار الكروي THK BNF6312A-5 توفير حركة خطية دقيقة لضمان دقة واستقرار الأدوات الآلية أثناء المعالجة. من الصعب إجراء تحليل دقيق وكامل باستخدام الطرق التحليلية التقليدية، بينما يمكن استخدام برامج تحليل العناصر المحدودة المتقدمة مثل ANSYS لأداء تحليل النمط على المسامير الكروية لدراسة اهتزازها الحر غير المُرَكّز، وبالتالي الحصول على الترددات الطبيعية ونماذج الاهتزاز.
| رقم الموديل | المسمار المحور الخارجي قطرD |
رصاص
PH |
مركز الكرة- من مركز-إلى-مركز قطرdp |
الخيط أقل قطر قطرdc |
عدد مملوءة دوائر X لفات |
التقييم الأساسي للحمل | الصلابة
ك ن/μم |
|
| CA
كيلو نيوتن |
Coa
كيلو نيوتن |
|||||||
| BNF 5510-2.5 | 55 | 10 | 56.75 | 49.5 | 1x2.5 | 33.4 | 97 | 490 |
| BNF 5510-5 | 55 | 10 | 56.75 | 49.5 | 2×2.5 | 60.7 | 194 | 950 |
| BNF 5510-7.5 | 55 | 10 | 56.75 | 49.5 | 3×2.5 | 85.9 | 291.1 | 1390 |
| BNF 5512-2.5 | 55 | 57 | 49.2 | 1×2.5 | 39.3 | 108.8 | 500 | |
| BNF 5512-3 | 55 | 12 | 57 | 49.2 | 2x1.5 | 46 | 131.3 | 590 |
| BNF 5512-3.5 | 55 | 12 | 57 | 49.2 | 1×3.5 | 52.4 | 152.9 | 680 |
| BNF 5512-5 | 55 | 12 | 57 | 49.2 | 2×2.5 | 71.3 | 218.5 | 960 |
| BNF 5512-7.5 | 55 | 12 | 57 | 49.2 | 3×2.5 | 100.9 | 327.3 | 1420 |
| BNF 5516-2.5 | 55 | 16 | 57.7 | 47.9 | 1x2.5 | 76.1 | 201.9 | 650 |
| BNF 5516-5 | 55 | 16 | 57.7 | 47.9 | 2×2.5 | 138.2 | 402.8 | 1280 |
| BNF 5520-2.5 | 55 | 20 | 57.7 | 47.9 | 1×2.5 | 76 | 201.9 | 660 |
| BNF 5520-5 | 55 | 20 | 57.7 | 47.9 | 2×2.5 | 138.2 | 403.8 | 1280 |
| BNF 6310-2.5 | 63 | 10 | 64.75 | 57.7 | 1×2.5 | 35.4 | 111.7 | 550 |
| BNF 6310-5 | 63 | 10 | 64.75 | 57.7 | 2×2.5 | 64.2 | 222.5 | 1050 |
| BNF 6310-7.5 | 63 | 10 | 64.75 | 57.7 | 3×2.5 | 90.9 | 334.2 | 1550 |
| BNF 6312A-2.5 | 63 | 12 | 65.25 | 56.3 | 1×2.5 | 48.1 | 139.2 | 560 |
| BNF 6312A-5 | 63 | 12 | 65.25 | 56.3 | 2×2.5 | 87.4 | 278.3 | 1090 |
| BNF 6316-5 | 63 | 16 | 65.7 | 55.9 | 2×2.5 | 147 | 462.6 | 1420 |
| BNF 6320-2.5 | 63 | 20 | 65.7 | 55.9 | 1×2.5 | 81 | 231.3 | 740 |
| BNF 6320-5 | 63 | 20 | 65.7 | 55.9 | 2x2.5 | 147 | 463.5 | 1420 |
| أبعاد المغزل | محور برغي เฉื่อย العزم/ملم كجم-م²/مم |
النعناع الكتلة بالكيلوجرام |
المحور كتلةكغ/م |
|||||||
| خارجية القطر D |
الفlangة القطر D₁ |
الإجمالي الطول ل |
H | ب₁ | البيانات المنسقة | d₁×d₂ ×h | تشحيم الثقب أ |
|||
| 102 | 144 | 81 | 18 | 63 | 122 | 11×17.5×11 | Rc1/8 (PT1/8) |
7.05x10 | 4.19 | 16.43 |
| 102 | 144 | 111 | 18 | 93 | 122 | 11×17.5×11 | 7.05x10 | 5.36 | 16.43 | |
| 102 | 144 | 141 | 18 | 123 | 122 | 11×17.5×11 | 7.05×106 | 6.54 | 16.43 | |
| 105 | 147 | 93 | 18 | 75 | 125 | 11×17.5×11 | 7.05x10 | 5.01 | 16.29 | |
| 105 | 147 | 107 | 18 | 89 | 125 | 11×17.5×11 | 7.05x10 | 5.6 | 16.29 | |
| 105 | 147 | 105 | 18 | 87 | 125 | 11×17.5×11 | 7.05×10⁶ | 5.52 | 16.29 | |
| 105 | 147 | 129 | 18 | 111 | 125 | 11×17.5×11 | 7.05x10 | 6.54 | 16.29 | |
| 105 | 147 | 165 | 18 | 147 | 125 | 11×17.5×11 | 7.05×10° | 8.07 | 16.29 | |
| 110 | 158 | 116 | 25 | 91 | 133 | 14X20×13 | 7.05×10 | 7.4 | 15.46 | |
| 110 | 158 | 164 | 25 | 139 | 133 | 14×20×13 | 7.05x10 | 9.73 | 15.46 | |
| 112 | 158 | 127 | 28 | 99 | 134 | 14×20X13 | 7.05×106 | 8.4 | 16.1 | |
| 112 | 158 | 187 | 28 | 159 | 134 | 14×20×13 | 7.05x10 | 11.45 | 16.1 | |
| 108 | 154 | 77 | 22 | 55 | 130 | 14×20X13 | 1.21X105 | 4.57 | 21.93 | |
| 108 | 154 | 107 | 22 | 85 | 130 | 14×20×13 | 1.21×105 | 5.77 | 21.93 | |
| 108 | 154 | 137 | 22 | 115 | 130 | 14×20×13 | 1.21x10 | 6.98 | 21.93 | |
| 115 | 161 | 87 | 22 | 65 | 137 | 14×20×13 | 1.21×105 | 5.8 | 21.14 | |
| 115 | 161 | 123 | 22 | 101 | 137 | 14×20X13 | 1.21X105 | 7.56 | 21.14 | |
| 122 | 184 | 160 | 24 | 136 | 152 | 18×26×17.5 | 1.21×10⁵ | 11.82 | 20.85 | |
| 122 | 180 | 127 | 28 | 99 | 150 | 18×26×17.5 | 1.21x10 | 10.1 | 21.57 | |
| 122 | 180 | 187 | 28 | 159 | 150 | 18×26×17.5 | 1.21x10 | 13.58 | 21.57 | |
