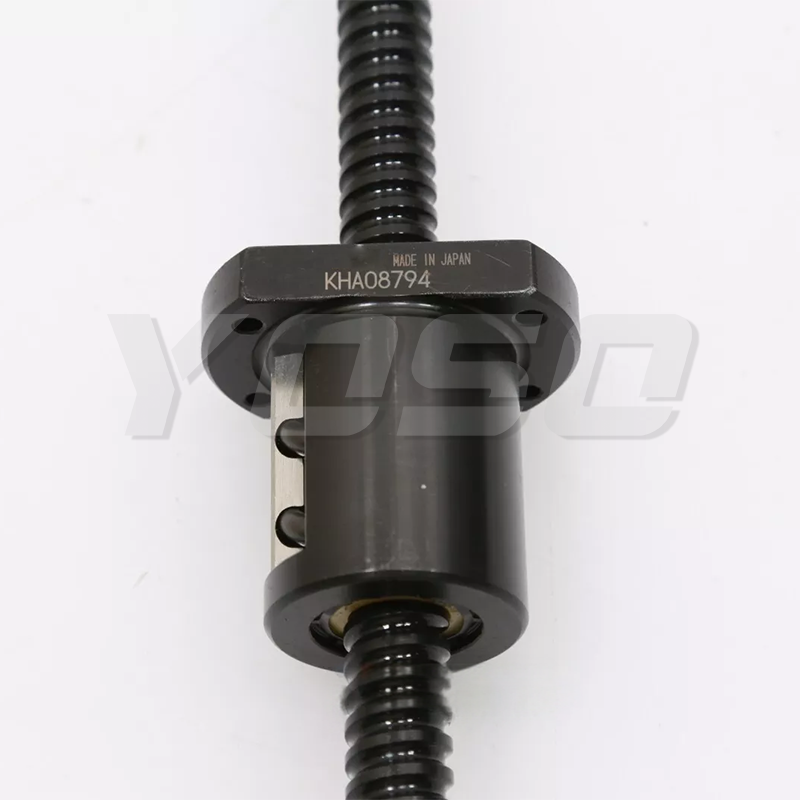

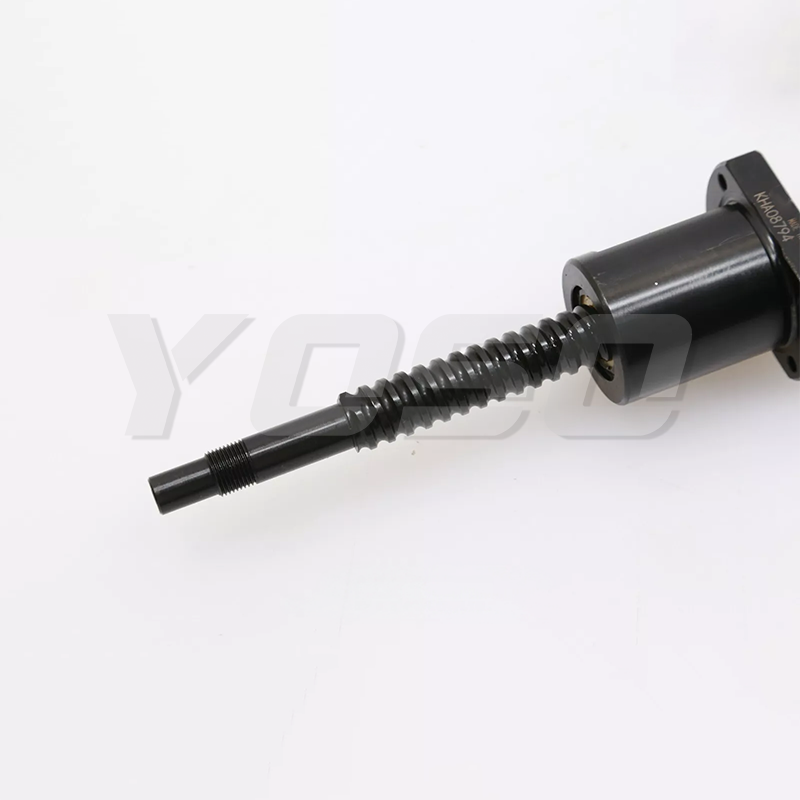

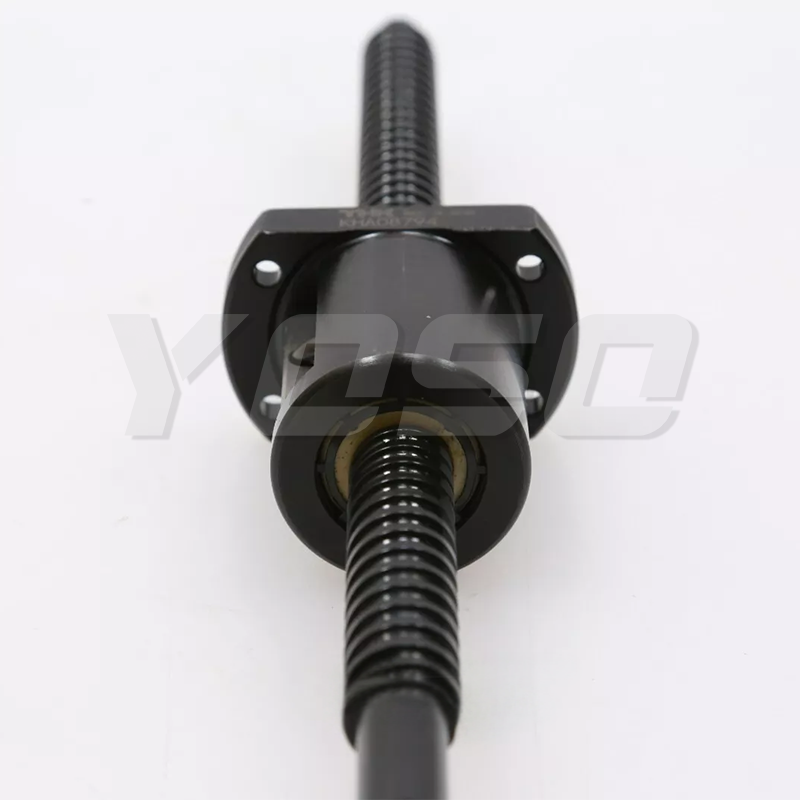

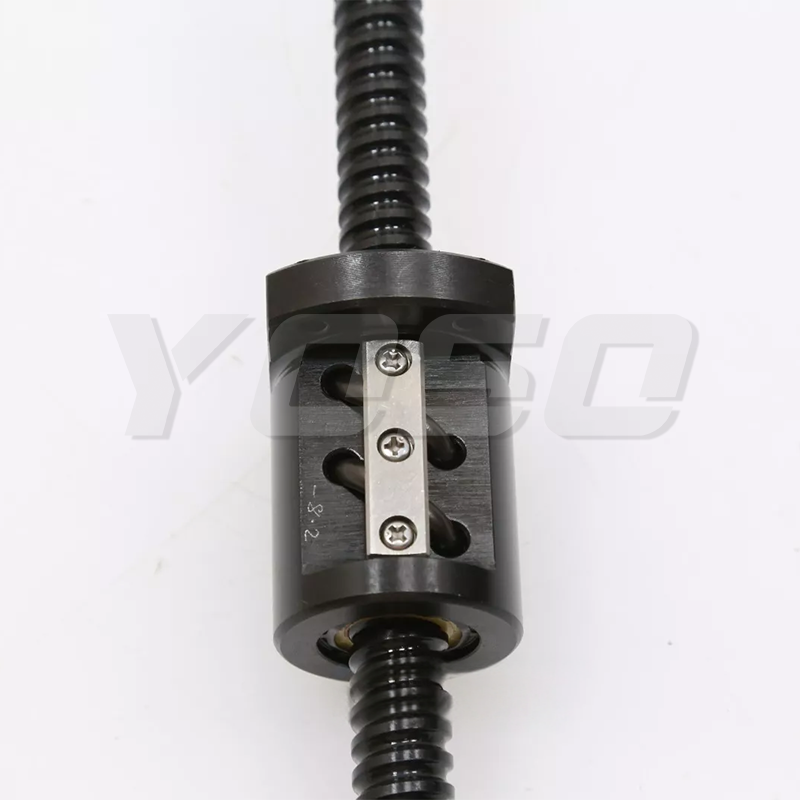

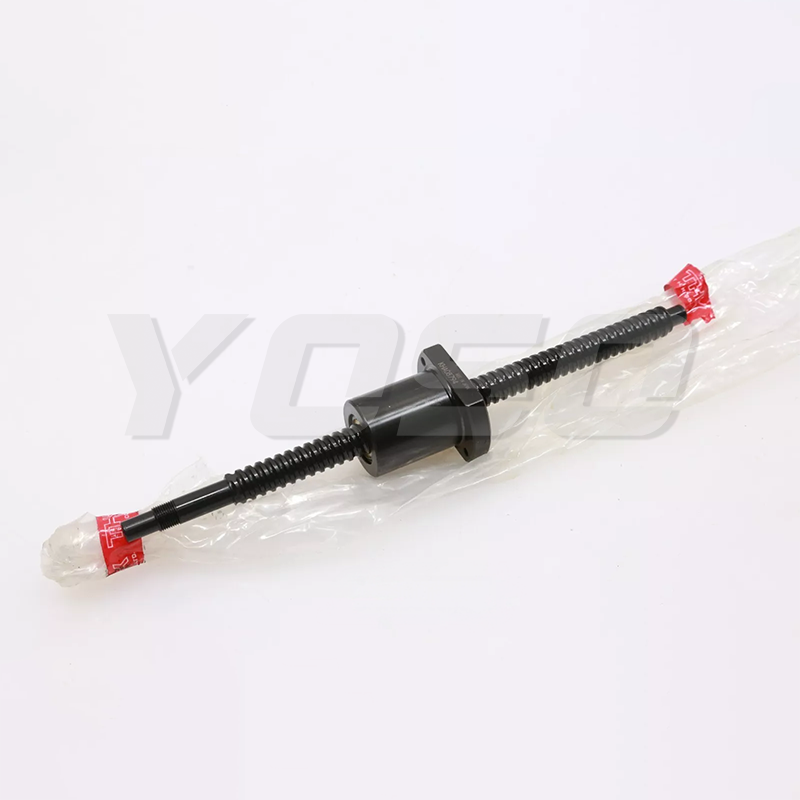

دقة عالية: دقة تصنيع مسمار الكرات مرتفعة جدًا، مما يمكنه من تحقيق حركة خطية دقيقة. يستخدم مسمار الكرات THK BIF4012V-10 تقنية تصنيع وطرق اختبار متقدمة لضمان أن مستواه الدقيق يتوافق مع المعايير ذات الصلة. على سبيل المثال، في أدوات CNC، يمكن استخدام مسامير الكرات عالية الدقة لتحسين دقة المعالجة وتقليل الأخطاء.
صلابة عالية: يتمتع مسمار الكرات بصلابة عالية ويمكنه تحمل أحمال محورية كبيرة. هذا يجعله يؤدي بشكل جيد في الحالات التي يحتاج فيها إلى تحمل أحمال ثقيلة، مثل أدوات الآلات الثقيلة، وأجهزة تشكيل الحقن، وما إلى ذلك. التصميم الصلب لمسمار الكرات THK BIF4012V-10 يمكّنه من الحفاظ على أداء مستقر في البيئات التشغيلية القاسية.
كفاءة عالية: نظرًا لأن معامل الاحتكاك للكرة أثناء الدوران صغير، تكون كفاءة نقل الكرة الحلزونية عالية. مقارنةً بالمسامير المنزلقة التقليدية، يمكن للمسمار الكرة توفير الطاقة وتحسين كفاءة تشغيل المعدات. تجعل الخصائص العالية الكفاءة لمسمار الكرة THK BIF4012V-10 مناسبًا للاستخدام الواسع في المعدات ذات الحركة السريعة.
رقم الموديل |
المسمار المحور الخارجي القطر d |
رصاص
PH |
مركز الكرة- من مركز-إلى-مركز القطر dP |
الخيط أقل قطر القطر تيار مستمر |
عدد مملوءة الدوائر صفوف × لفات |
التقييم الأساسي للحمل | الصلابة
ك ن/μم |
|
| CA
كيلو نيوتن |
Coa
كيلو نيوتن |
|||||||
| BIF 3612V-5 | 36 | 12 | 38 | 30.1 | 1×2.5 | 32.2 | 71.2 | 708 |
| BIF 3612V-7 | 36 | 12 | 38 | 30.1 | 1x3.5 | 43 | 99.6 | 976 |
| BIF 3612V-10 | 36 | 12 | 38 | 30.1 | 2×2.5 | 58.4 | 142.3 | 1372 |
| BIF 3616V-5 | 36 | 16 | 38 | 30.1 | 1×2.5 | 32.1 | 71.5 | 710 |
| BIF 3620V-3 | 36 | 20 | 37.75 | 30.5 | 1x1.5 | 17.7 | 38.4 | 430 |
| BIF 4010V-5 | 40 | 10 | 41.75 | 34.4 | 1×2.5 | 29 | 70.4 | 750 |
| BIF 4010V-7 | 40 | 10 | 41.75 | 34.4 | 1×3.5 | 38.8 | 98.5 | 1044 |
| BIF 4010V-10 | 40 | 10 | 41.75 | 34.4 | 2×2.5 | 52.7 | 140.7 | 1470 |
| BIF 4012V-5 | 40 | 12 | 42 | 34.1 | 1×2.5 | 33.9 | 79.2 | 770 |
| BIF 4012V-7 | 40 | 12 | 42 | 34.1 | 1×3.5 | 45.3 | 110.8 | 1062 |
| BIF 4012V-10 | 40 | 12 | 42 | 34.1 | 2x2.5 | 61.6 | 158.3 | 1490 |
| BIF 4016V-5 | 40 | 16 | 42 | 34.1 | 1×2.5 | 33.9 | 79.4 | 772 |
| BIF 4020V-5 | 40 | 20 | 41.75 | 34.4 | 1×2.5 | 28.9 | 71 | 760 |
أبعاد المغزل |
محور برغي เฉื่อย العزم/ملم كجم-م²/مم |
النعناع الكتلة كجم |
المحور الكتلة كغ/م |
أقصى مسموح به سرعة الروتاфон الحد الأدنى- |
|||||||
| خارجية القطر D |
الفlangة القطر D₁ |
الإجمالي الطول ل |
H | ب₁ | البيانات المنسقة | d₁×d₂×h | تشحيم الثقب أ |
||||
| 78 | 123 | 123 | 18 | 105 | 100 | 11×17.5×11 | م6 | 1.29x10 | 4.69 | 7.99 | 3420 |
| 78 | 123 | 140 | 18 | 122 | 100 | 11x17.5x11 | م6 | 1.29x10 | 4.34 | 7.99 | 3420 |
| 78 | 123 | 195 | 18 | 177 | 100 | 11x17.5x11 | م6 | 1.29x10 | 5.67 | 7.99 | 3420 |
| 78 | 123 | 140 | 1 | 122 | 100 | 11×17.5×11 | م6 | 1.29×10 | 4.31 | 7.99 | 3420 |
| 75 | 114 | 122 | 18 | 104 | 93 | 11×17.5×11 | م6 | 1.29×10 | 3.4 | 7.54 | 3440 |
| 82 | 124 | 103 | 18 | 85 | 102 | 11×17.5X11 | م6 | 1.97x10 | 3.61 | 8.87 | 3110 |
| 82 | 124 | 123 | 18 | 105 | 102 | 11×17.5×11 | م6 | 1.97x10 | 3.97 | 8.87 | 3110 |
| 82 | 124 | 163 | 18 | 145 | 102 | 11×17.5×11 | م6 | 1.97×10 | 5.33 | 8.87 | 3110 |
| 84 | 126 | 119 | 18 | 101 | 104 | 11×17.5×11 | م6 | 1.97x10 | 4.36 | 8.83 | 3090 |
| 84 | 126 | 143 | 18 | 125 | 104 | 11×17.5×11 | م6 | 1.97x10 | 4.92 | 8.83 | 3090 |
| 84 | 126 | 191 | 18 | 173 | 104 | 11×17.5×11 | م6 | 1.97x10 | 6.47 | 8.83 | 3090 |
| 84 | 126 | 144 | 18 | 126 | 104 | 11×17.5×11 | م6 | 1.97x10 | 4.9 | 9.09 | 3090 |
| 82 | 126 | 162 | 18 | 144 | 104 | 11×17.5×11 | م6 | 1.97x10 | 5.17 | 9.37 | 3110 |
