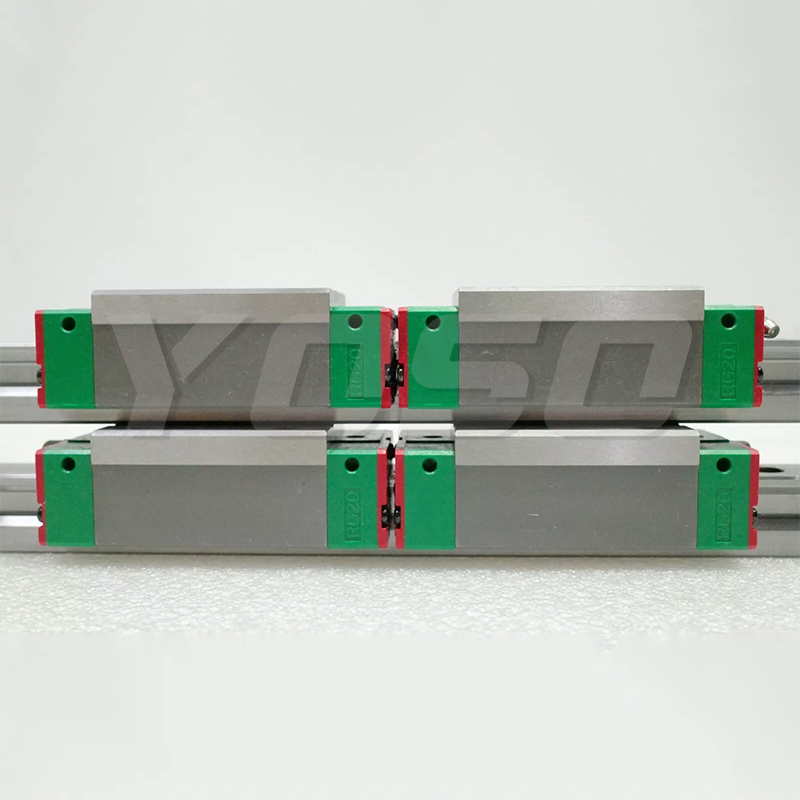

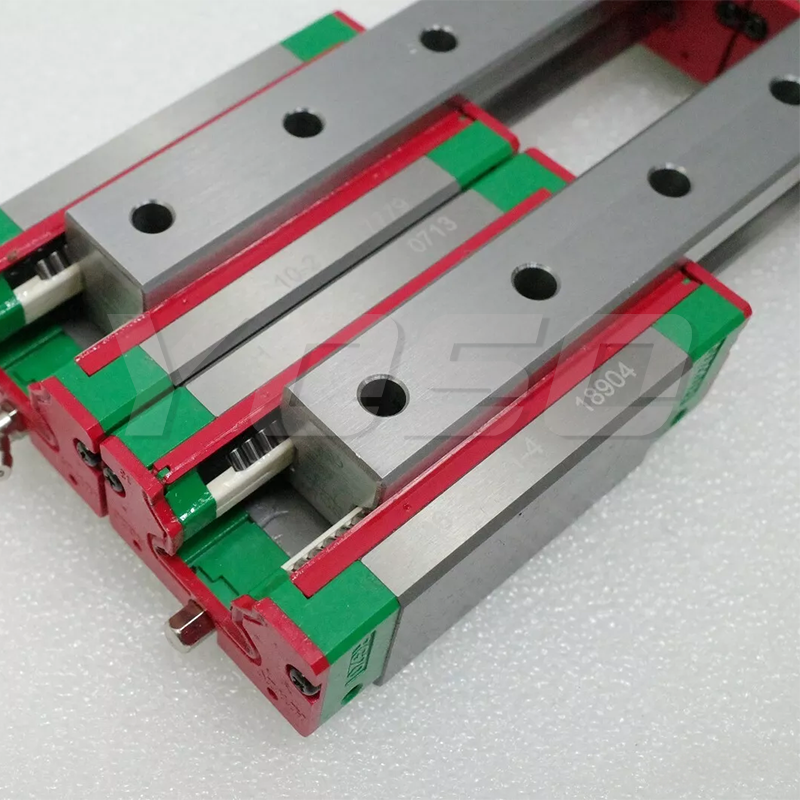

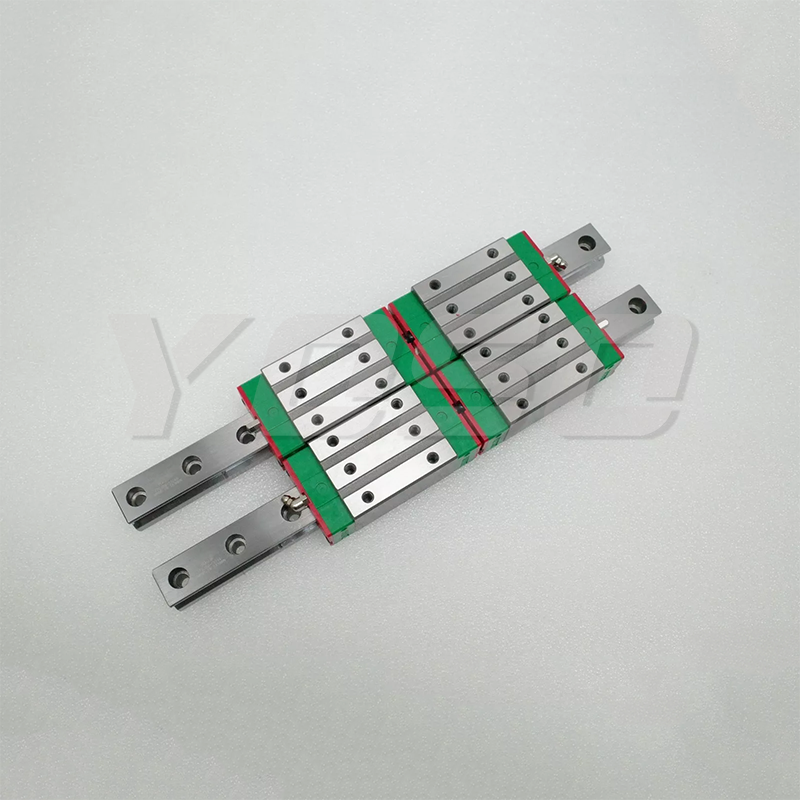

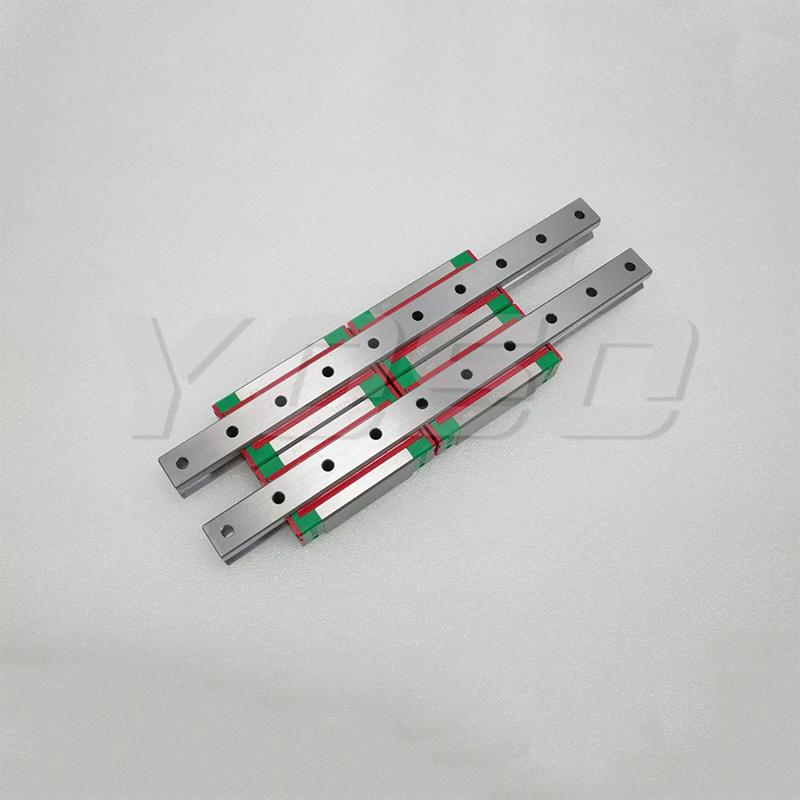

تستخدم مسارات HIWIN RGH15CA الخطية عناصر تدحرج من النوع الأسطواني بدلاً من الكرات الفولاذية، وهي مصممة لتحقيق صلابة فائقة وتحمل أحمال ثقيلة للغاية. من خلال الاتصال الخطي بين العنصر المتداول، السكة والمرشحة، فإن العنصر المتداول يشكل انبعاجًا مرنًا طفيفًا عند تعرضه لأحمال عالية. تصميم زاوية الاتصال بـ 45 درجة يسمح للمسار الخطي بالكامل بأن يحقق خصائص الصلابة العالية والقدرة على تحمل الأحمال في أربع اتجاهات.
من خلال تحقيق الصلابة الفائقة، يمكن تحسين دقة المعالجة لـ HIWIN RGH15CA بشكل كبير لتلبية متطلبات الدقة العالية؛
بسبب خصائصها في تحمل الأحمال الثقيلة جدًا، يتم تمديد عمر مسارات HIWIN RGH15CA الخطية. إنها مناسبة جدًا للاستخدام في الماكينات والمعدات الصناعية ذات السرعة العالية التي تتطلب صلابة عالية.
| رقم النموذج | الأبعاد عملية التجميع (مم) |
أبعاد الكتلة (مم) | أبعاد السكّة (مم | التركيب برغي ل السكك الحديدية |
أساسي ديناميكي تحميل التقييم |
أساسي ثابت تحميل التقييم |
معدل ساكن لحظة |
الوزن | |||||||||||||||||||||||
| MG
kN-m |
النائب
kN-m |
الـ
kN-m |
الحجرة
كجم |
السكك الحديدية
كغ/م |
|||||||||||||||||||||||||||
| H | H₁ | ن | W | ب | ب₁ | ج | ل | ل | K₁ | كي₂ | G | MXL | ت | ه₂ | H₃ | Wg | HG | D | h | d | فوسفور | إي | (مم) | C(KN) | C₉ [كـن | ||||||
| RGH15CA | 28 | 4 | 9.5 | 34 | 26 | 4 | 26 | 45 | 68 | 13.4 | 4.7 | 5.3 | M4x8 | 6 | 7.6 | 10. | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.20 | 1.8 |
| RGH20CA | 34 | 5 | 12 | 44 | 32 | 6 | 36
50 |
57.5 | 86 | 15.8 | 6 | 5.3 | M5x8 | 8 | 8.3 | 8.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5X20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.40 | 2.76 |
| RGH20HA | 77.5 | 106 | 18.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.53 | ||||||||||||||||||||||
| RGH25CA
RGH25HA |
40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35
50 |
64.5
81 |
97.9
114.4 |
20.75
21.5 |
7.25 | 12 | M6X8 | 9.5 | 0.2 | 10 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6X20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.61 | 3.08 |
| 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.75 | ||||||||||||||||||||||||||
| RGH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40
60 |
71
93 |
109.8 23.5 | 8 | 12 | M8X10 | 9.5 | 9.5 | 10.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8X25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 0.90 | 4.41 | |
| RGH30HA | 131.8 | 24.5 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.16 | |||||||||||||||||||||||
