كتلة انزلاق كريات منخفضة التحميل المسبق REXROTH R166571320 KWD-030-FKS-C1-H-1

R166571320 هو منزلق خطي كروي عالي الصلابة وفق مواصفات ريكستروث 30، وينتمي إلى فئة المنزلقات القصيرة من النوع المُسنَّد (FKS)، ويستخدم هيكلًا دورانيًّا لأربع صفوف من الكرات، ويتميّز بقدرة متوسّطة على التحميل، ودقة عالية، وتشغيل سلس، وعمر افتراضي طويل. وهو مناسب للتطبيقات التي تتطلّب حركة خطية دقيقة جدًّا، مثل آلات التحكم العددي بالحاسوب (CNC)، والمعدات الأوتوماتيكية، والوحدات الدقيقة، ومعدات أشباه الموصلات.

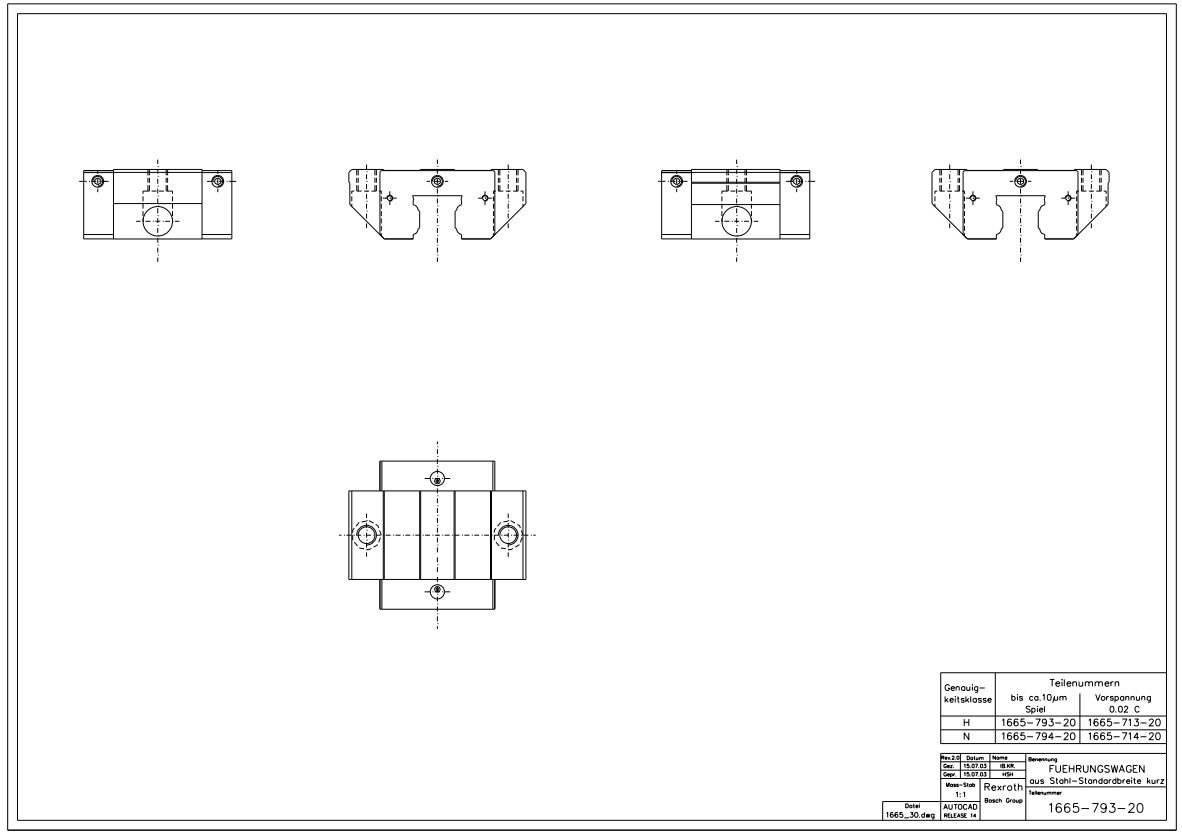

خصائص هيكل التثبيت للمنزلقات الكروية الدقيقة R166571320

يتميّز R166571320 بهيكل منزلق قصير، ما يوفّر مساحة تركيب محورية مدمجة، وهو مناسب للوحدات المدمجة ومحطات العمل الصغيرة التي تقتصر فيها الطول المحوري.

ويحتوي على سناد قاعي ذو ثقوب عابرة، ما يسمح بتثبيت البراغي من الأعلى والأسفل معًا، وبالتالي يتيح تركيبًا مرِنًا إما في الوضع العمودي أو المقلوب.

ويبلغ ارتفاع التجميع 42 مم، مع أبعاد جانبية معتدلة، ما يسمح بترتيب متراص لعدة منزلقات دون حدوث تداخل بينها.

وهو متوافق مع قضبان التوجيه القياسية بقطر ٣٠ مم من نوع SNS/SNO، ويمكن استبدال الانزلاقات ذات المواصفات نفسها بشكل متبادل.

تُستخدم انزلاقات المفصل الكروي من النوع ذي الحافة المُشار إليها بالرمز R166571320 في المجالات الصناعية التالية:

تصنيع أشباه الموصلات والإلكترونيات: معدات تصنيع لوحات التحكم وخطوط التجميع الدقيقة.

صناعة الآلات الأدوات: الآليات المساعدة لمختلف آلات القطع، وآلات التشكيل والفصل.

المناولة الآلية للمواد والخدمات اللوجستية: وبسبب تصميمها القصير وتشغيلها السلس، تُستخدم عادةً في أدوات المناولة المقيَّدة بالمساحة، والأذرع الروبوتية، والوحدات الخطية.

الآلات الخفيفة: مثل آلات النجارة (المناشير)، وآلات النسيج، ومعدات الطباعة ومعالجة الورق.
