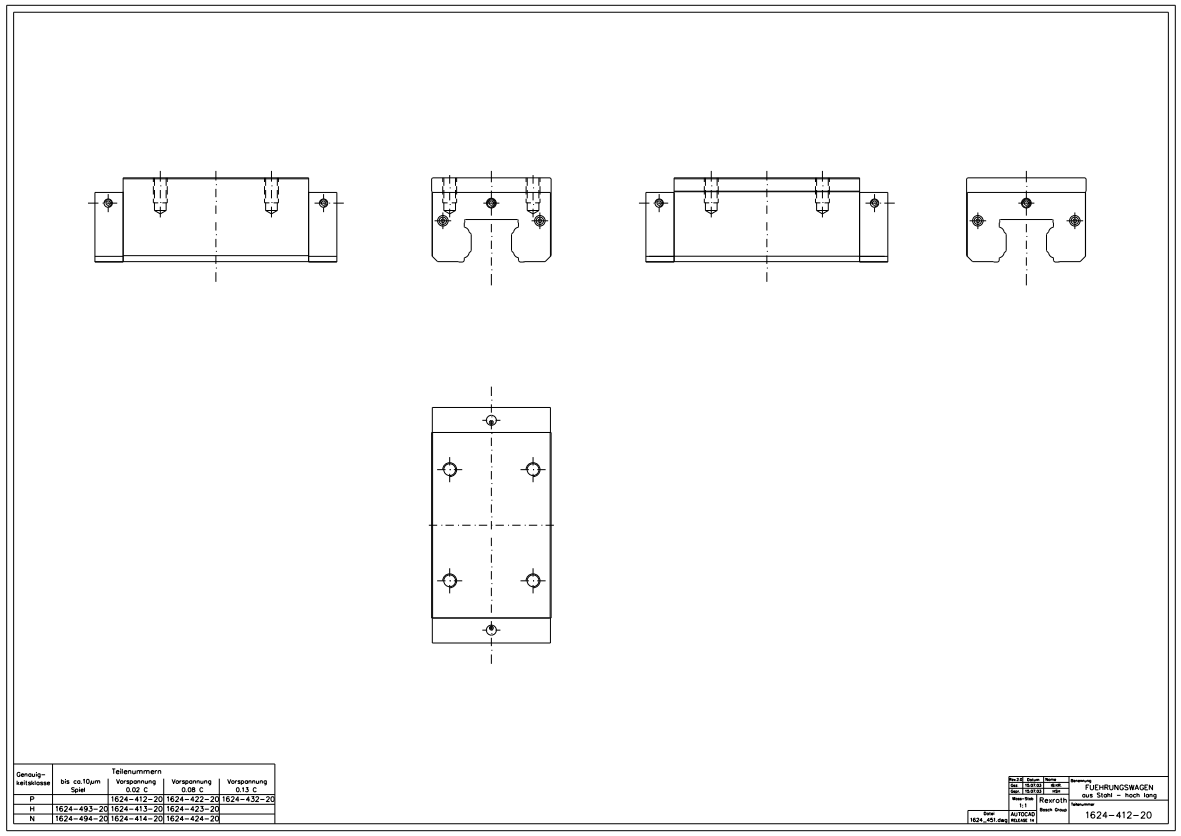

كتلة المنزلق الكروي من ركسروث، الموديل R162342220، النموذج KWD-045-SLH-C2-P-1، للمنزلقات المستخدمة في آلات التشغيل العددي بالحاسوب (CNC)

يُعَدُّ بلوك الانزلاق الكروي من شركة بورش ركسروث KWD-045-SLH-C2-P-1 R162342220 بلوك تحمل كريات عالي الدقة، مُصمَّم للاستخدام في التطبيقات التي تتطلَّب مساحة جانبية محدودة ومتطلَّبات عالية من الصلابة.

يتكون بلوك الانزلاق SLH R162342220 من فولاذ كربوني، ويتميَّز بعرض ضيق وطول كبير وارتفاع مرتفع. وتبلغ درجة ما قبل التحميل الخاصة به C2، ما يدل على ما قبل تحميل متوسط، بينما تشير درجة دقته P إلى دقة عالية. ويبلغ الطول الإجمالي لبلوك الانزلاق 174.1 مم، كما يمتلك قدرة تحمل عالية في الاتجاهات الأربعة الرئيسية للحمل.

تطبيقات منزلق النوع SLH وخصائص التصميم

قيود المساحة: وبفضل تصميمه الضيق من النوع SLS، فهو مثالي للهياكل الميكانيكية التي تفتقر إلى المساحة الجانبية (العرض).

قدرة التحميل العالية: وعلى الرغم من ضيقه الجانبي، فإن تصميمه على شكل حرف L يوفِّر قدرة تحميل اسمية عالية جدًّا في جميع الاتجاهات الأربعة الرئيسية للتحميل.

طريقة التثبيت: يستخدم طريقة تثبيت بالبراغي من الأعلى إلى الأسفل.

إمكانية الاستبدال: وبفضل عملية التصنيع عالية الدقة من شركة ركسروث، فإن هذا المنزلق متوافق تمامًا وقابل للاستبدال مع جميع أدلة الكرات من طراز SNS/SNO ذات الحجم نفسه (الحجم 35).

تطبيقات المنزلق عالي السعة التحميلية من ركسروث R162342220

الآلات الأدوات: مثل مراكز التشغيل والمخارط، والتي تتطلب دقة توجيه وصلابة عالية.

الروبوتات الصناعية: تُستخدم في مناولة المواد والتجميع، وتتطلب استجابة ديناميكية عالية وحركة سلسة.

معدات الأتمتة: مثل معدات مناولة المواد، وآلات التعبئة والتغليف، وآلات الطباعة.

آلات صب الحقن: المعدات التي تتطلب درجة عالية من الصلابة وقدرة تحمل كبيرة.
