كتلة توجيه خطية R166529420 KWD-025-FKS-C0-N-1 لآلات التحكم العددي بالحاسوب (CNC) منزلق كروي

ينتمي منزلق الدليل الخطي الكروي عالي الدقة R166529420 KWD-025-FKS-C0-N-1 إلى سلسلة أدلة الكرات Bosch Rexroth BSHR. ويُعتمد هذا المنزلق على تصميم هيكل FKS (نوع الشفة، النوع القصير، الارتفاع القياسي)، ويتميّز بهيكل مدمج وصلابة عالية وتشغيل سلس ودقة عالية في التموضع. وهو مناسب للتطبيقات مثل المعدات الآلية، وأدوات الآلات الرقمية التحكم (CNC)، والتصنيع الإلكتروني، ومعدات الاختبار الدقيقة.

خصائص هيكل تركيب منزلق الكرات R166529420

يتميز R166529420 بهيكل منزلق قصير من نوع الشفة، ما يوفّر مساحة تركيب محورية مدمجة، وهو مناسب للوحدات المدمجة ومحطات العمل الصغيرة ذات الطول الطولي المحدود.

تتيح شفة الثقب العابر في القاعدة تثبيت البراغي من الأعلى والأسفل معًا، مما يسمح بتثبيت مرن إما في الوضع العمودي أو المقلوب.

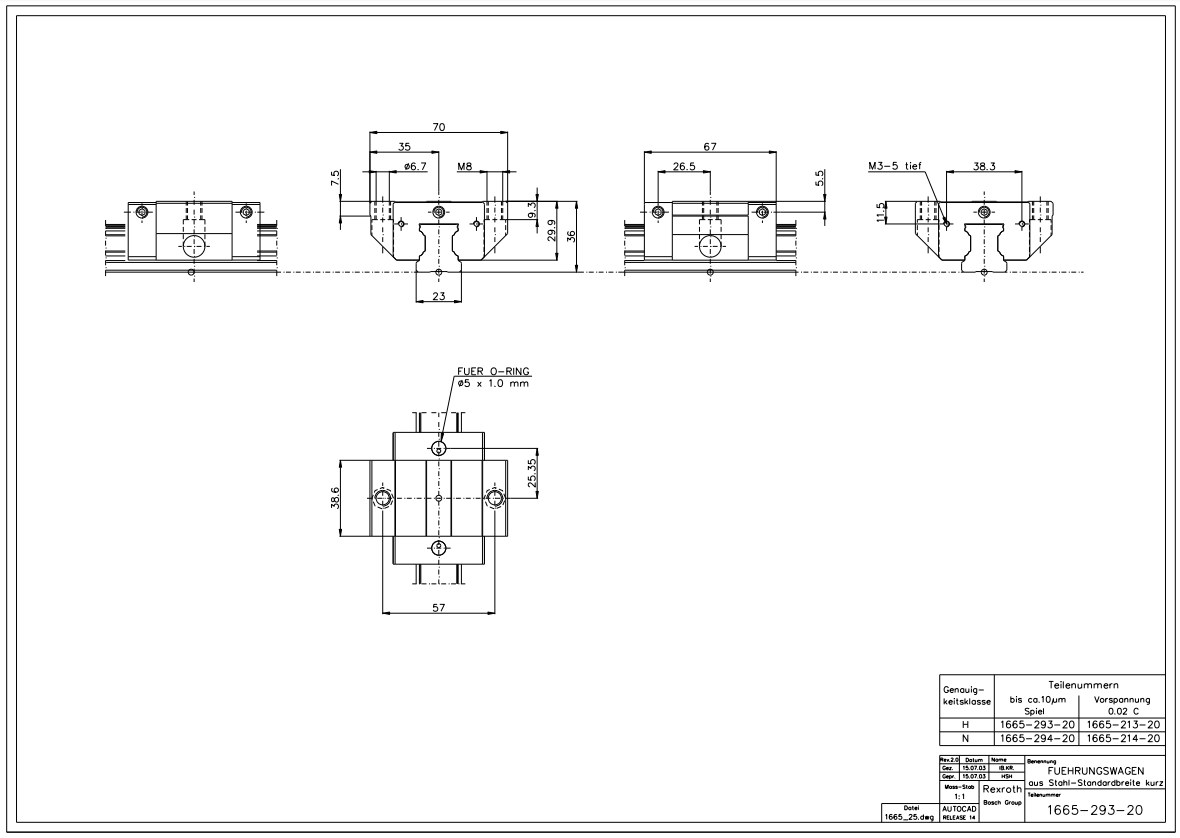

يبلغ ارتفاع التجميع 36 مم، مع أبعاد جانبية معتدلة، ما يسمح بترتيب كثيف لعدة منزلقات دون حدوث تداخل.

وهو متوافق مع قضبان التوجيه القياسية بقطر ٢٥ مم من نوع SNS/SNO، كما أن المزلقات ذات المواصفات نفسها قابلة للتبديل المتبادل.

تُستخدم مزلقات المفصل الكروي من النوع ذي الحواف R166529420 في المجالات الصناعية التالية:

تصنيع أشباه الموصلات والإلكترونيات: معدات تصنيع لوحات التحكم وخطوط التجميع الدقيقة.

صناعة الآلات الأدوات: الآليات المساعدة لمختلف آلات القطع، وآلات التشكيل والفصل.

المناولة الآلية للمواد والخدمات اللوجستية: وبسبب تصميمها القصير وتشغيلها السلس، تُستخدم عادةً في أدوات المناولة المقيَّدة بالمساحة، والأذرع الروبوتية، والوحدات الخطية.

الآلات الخفيفة: مثل آلات النجارة (المناشير)، وآلات النسيج، ومعدات الطباعة ومعالجة الورق.
