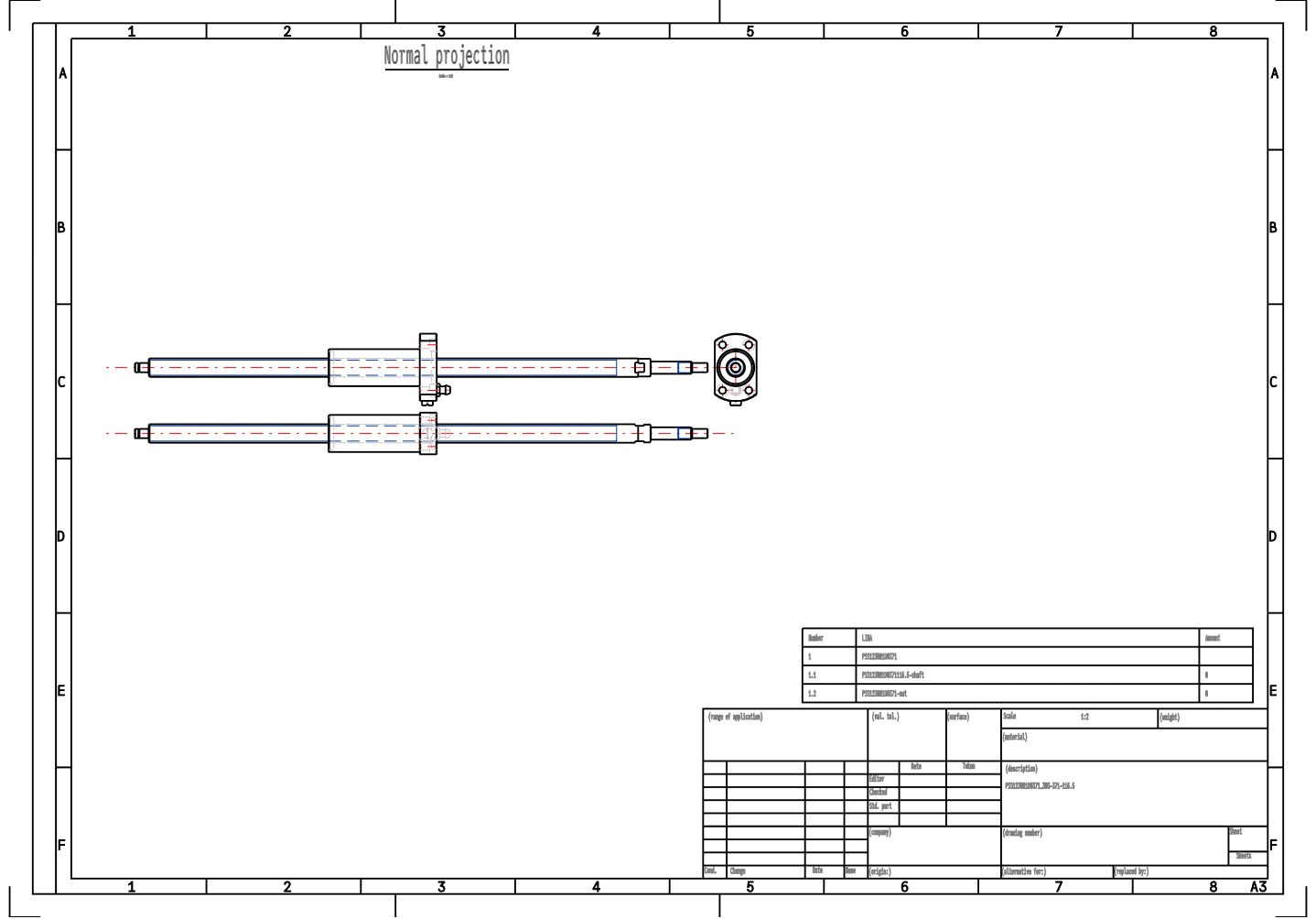

يبلغ قطر المسمار الكروي NSK PSS1230N1D0371 الخارجي 12 مم، وطول الخطوة 30 مم، ورمز N1D هو رمز إدارة تابع لشركة NSK. الطول الكلي لعمود المسمار الكروي هو 371 مم، بدقة C5 وجداء على شكل شفة.
مزايا المسمار الكروي من النوع PSS في السلسلة المدمجة FA PSS0608NAD0150:
عمل هادئ. تم تقليل الضوضاء المسموعة بنسبة 50٪، مع انخفاض مستوى الضوضاء بمقدار 6 ديسيبل.
تصميم مدمج. يمكن تقليل القطر الخارجي للجزء الجامد بنسبة تصل إلى 30٪ (مقارنة بمنتجات NSK الأخرى)، كما يتضح من طاولة XY الأرق، مما يتيح تصاميم تناقص الحجم في مختلف الأجهزة الآلية.
سرعة عالية. تصل السرعة القصوى المسموحة إلى 5000 دورة في الدقيقة⁻¹، ما يوسع النطاق القابل للاستخدام بشكل كبير.
يتضمن صمام تزليت قياسي. صمام التزليت (M5X0.8) هو معدّات قياسية، ويتميز بمنفذي تزليت لتسهيل الاستخدام والاتصال بأنابيب مركزية.
تحقيق حلقة الإغلاق من نوع التماس والمظهر الخارجي للصامولة تصميماً مدمجاً مقارنةً بالنوع ذو الدورة عبر الأنبوب.
تصميم منخفض الارتفاع. يتم استخدام وحدة دعم منخفضة الارتفاع ومخصصة بالتزامن مع نظام FA الصغير من النوع PSS، مما يؤدي إلى تصميم فريد ومبتكر.
العنصر |
المواصفات |
رقم الموديل |
PSS1230N1D0371 |
السلسلة |
سلسلة FA المدمجة |
النوع |
PSS |
قطر عمود اللولب [مم] |
12 |
الخطوة [مم] |
30 |
درجة الدقة |
C5 |
قطر الكرة [مم] |
2 |
طول الصامولة [مم] |
70 |
المسافة القصوى للسفر [مم] |
228 |
طول المسمار (Lt) [مم] |
303 |
طول المسمار (La) [مم] |
325 |
طول المسمار (L) [مم] |
371 |
الوزن [كغ] |
0.6 |
الحمل الديناميكي المصنّف [ن] |
2190 |
الحمل الساكن المصنّf [ن] |
3650 |
السرعة القصوى (min -1) |
5000 |
عزم الدوران المسبق [نيوتن·سم] |
1.4~4.5 |
وحدة دعم جانب القيادة |
WBK08-01B (مربع منخفض) WBK08-11B (مستدير بحمل عالٍ) |
وحدة دعم جانب محرك العداد |
WBK08S-01B (مربع منخفض) |
