مسمار كروي قياسي من شركة NSK، الموديل W3205SA-2Z-C5Z5، لمعدات التشغيل الآلي

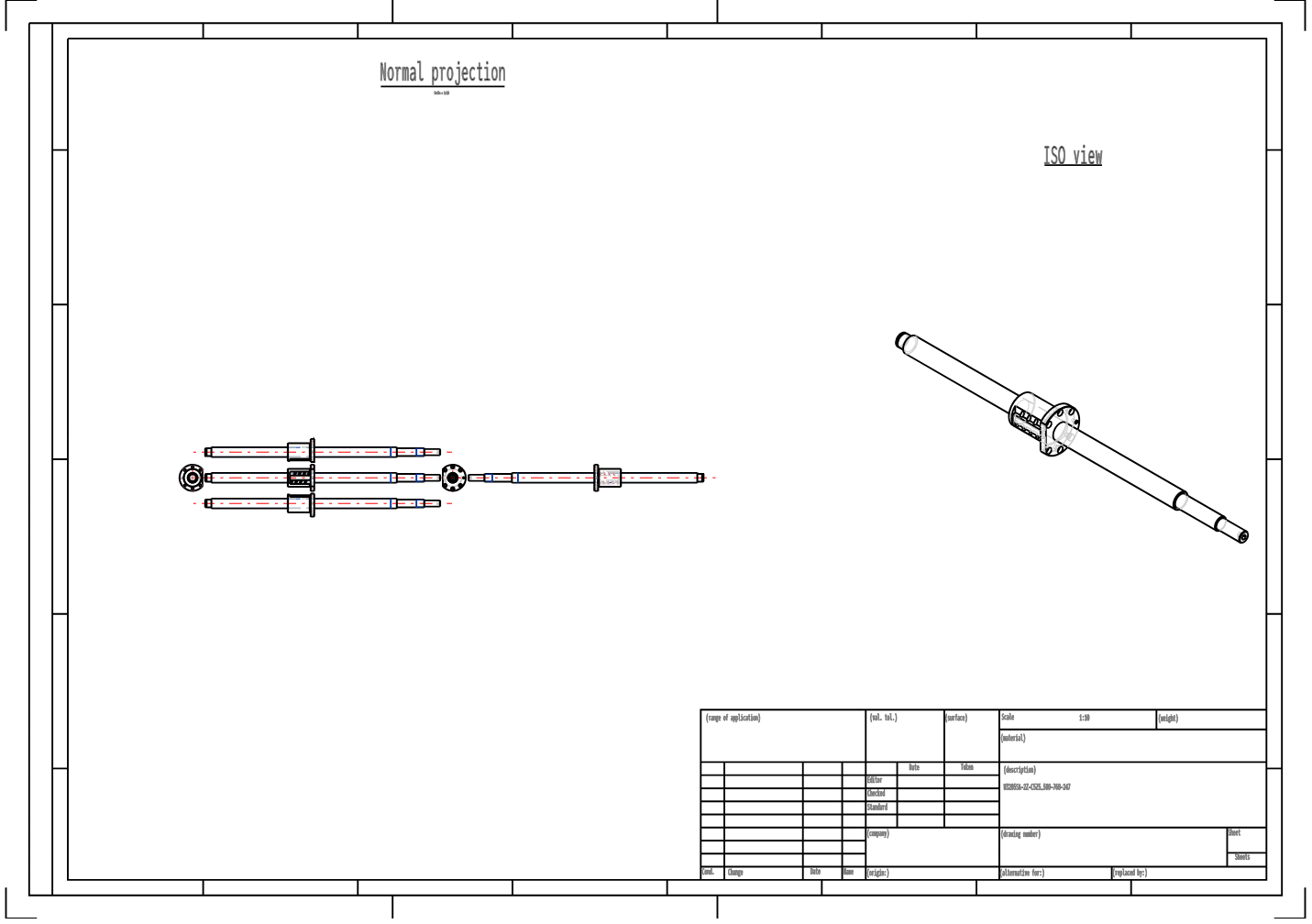

مسمار كروي دوار أنبوبي من نوع NSK W3205SA-2Z-C5Z5 SA، وقطره ٣٢ مم، وخطوة المسمار ٥ مم، والطول الكلي له حوالي ٧٦٠ مم. ويتميز بتصميم خيط لولبي يميني، وبدرجة دقة C5، وبخصائص انتقال عالية الدقة ومنخفضة التأرجح (الانعكاس) وعالية الكفاءة.

مسمار كروي كروي من نوع NSK SA هو مسمار كروي قياسي مُصقول بدقة. وتتمثل ميزته الأساسية في أن طرف العمود قد تم تشغيله بدقة، مما يسمح بالتثبيت المباشر مع وحدات الدعم القياسية من شركة NSK. وهذا يلغي الحاجة إلى تشغيل طرف العمود ثانيةً من قِبل المستخدم، ما يقلّل بشكل كبير من دورة التجميع.

المزايا التصميمية والفوائد الأداءية لمسمار كروي W3205SA-2Z-C5Z5 الخالي من التأرجح (الانعكاس)

عالية الدقة وعالية الصلابة: درجة دقة C5، مناسبة لمتطلبات تحديد المواقع عالية الدقة، وقادرة على تحقيق تأرجح (انعكاس) صفري.

كفاءة عالية وعمر افتراضي طويل: باستخدام الاحتكاك الدوراني وتصميم الحُفر المُحسَّن، تصل كفاءة النقل إلى أكثر من ٩٠٪. وفي الوقت نفسه، يضمن اختيار المواد متانة ممتازة.

أطراف العمود المُنتهية: تم تشغيل الأسطح الدوارة (المحاور) في طرفي المسمار الكروي مسبقًا وفق معايير شركة NSK، مما يسمح بالتثبيت المباشر لوحدات الدعم المطابقة من NSK (مثل النوع WBK)، وبالتالي توفير الوقت والجهد.

التداول عبر أنبوب: تعود الكرات الفولاذية بسلاسة عبر أنبوب مُدخل داخل الصامولة، ما يؤدي إلى انخفاض مستوى الضوضاء أثناء التشغيل واتساع نطاق التطبيقات.

تطبيقات المسمار الكروي من النوع SA W3205SA-2Z-C5Z5:

أدوات الآلات الرقمية (CNC): مثل مراكز التشغيل، وآلات الطحن، وآلات التفريغ الكهربائي (EDM)، إلخ.

أجهزة القياس الدقيقة: مثل آلات قياس الإحداثيات، وأجهزة قياس الصور.

الأتمتة والروبوتات: الروبوتات أو خطوط التجميع الآلية التي تتطلب دقة عالية في تحديد المواقع.

معدات تصنيع أشباه الموصلات: مثل آلات التصوير الضوئي (Lithography)، ومعدات فحص الرقائق (Wafer Inspection).

غيرها من الماكينات الدقيقة: المعدات الطبية، والماكينات الطباعية الدقيقة، إلخ.
