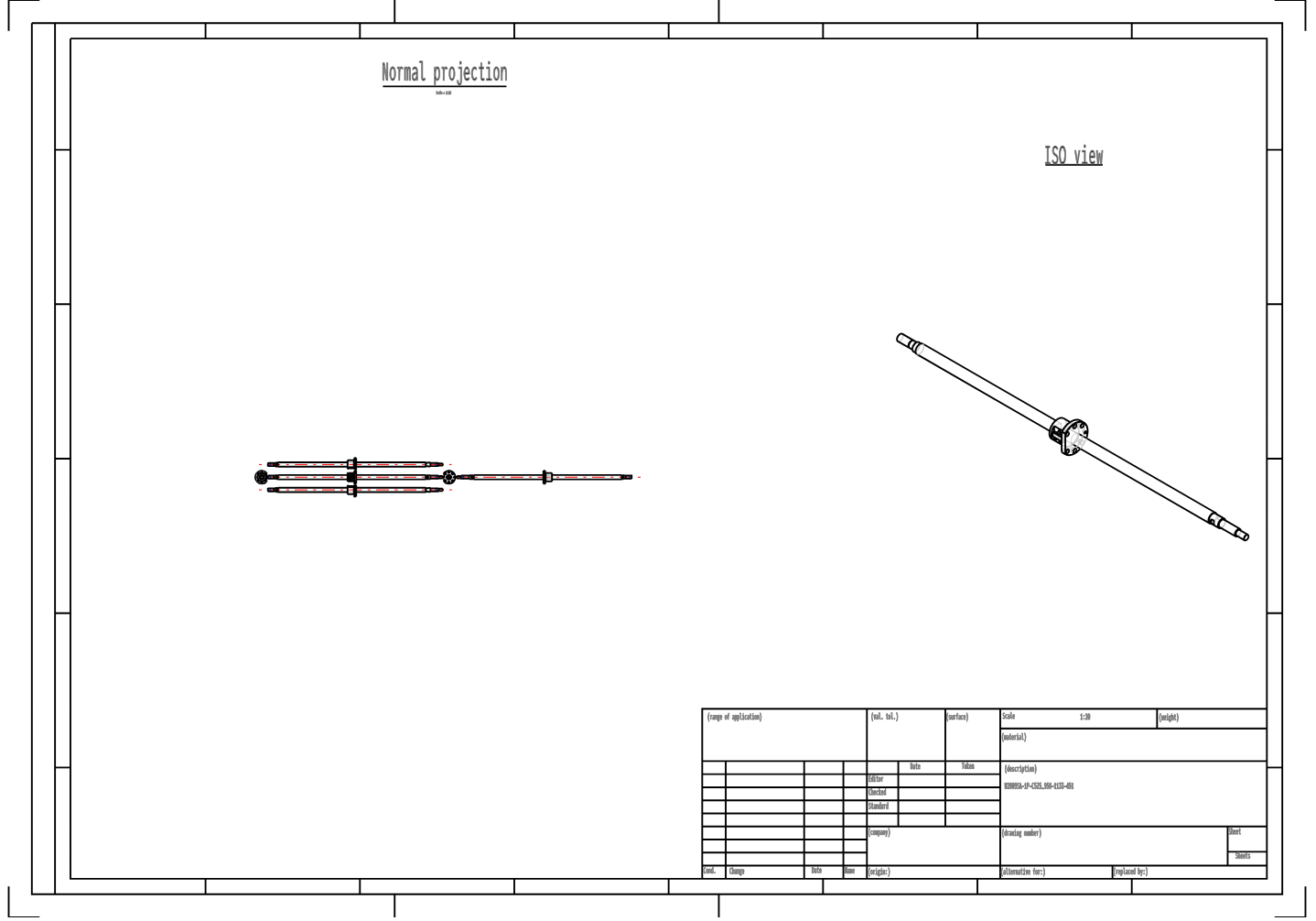

البرغي الكروي من شركة NSK، الطراز W2809SA-1P-C5Z5، برجي كروي ذو تدوير خارجي

مسمار الكرة من طراز NSK W2809SA-1P-C5Z5 هو مسمار كروي أنبوبي عالي الدقة من النوع SA، صُمم خصيصًا لآلات التشغيل. ويُستخدم هذا الطراز عادةً في تطبيقات النقل الخطي التي تتطلب درجة عالية من الصلابة، وخطوة صغيرة، وتغذية دقيقة عالية الدقة، مثل آلات التشغيل بالتحكم العددي (CNC)، والمعدات الأوتوماتيكية الدقيقة، ومنصات التموضع الدقيقة.

مسمار الكرة من طراز NSK W2809SA-1P-C5Z5، قطر العمود 28 مم، خطوة المسمار 5 مم، درجة الدقة C5، الحمولة الديناميكية المُصنَّفة 13000 نيوتن، الحمولة الساكنة المُصنَّفة 24400 نيوتن، نوع الصامولة PFT.

المزايا الرئيسية لمسمار الكرة المُجَلْخِن من طراز W2809SA-1P-C5Z5:

الأطراف المُنفَّذة: كلا الطرفين مزودان بمواقع محامل مُسبقة التصنيع عند الطرف الثابت وطرف الدعم وفقًا لمعايير شركة NSK (عادةً ما تتطابق مع وحدات الدعم من سلسلة NSK WBK15)، مما يلغي الحاجة إلى عمليات تصنيع ثانوية ويقلل بشكل كبير من دورات تجميع المعدات.

صلابة عالية وغياب الانزلاق العكسي تمامًا: وبفضل تركيب الكرات الفولاذية الداخلية بتداخل (P)، يُحافظ هذا البرغي على تكرار دقيق جدًّا في التموضع حتى في ظل ظروف الدوران المتكرر للأمام والخلف.

كفاءة عالية واحتكاك منخفض: مسار التماس الأرضي المصنّف مع كريات الفولاذ الدقيقة يحقق عادةً كفاءة انتقال تزيد عن ٩٠٪، مما يتطلب جهدًا أقل ويُنتج حرارة أقل مقارنةً بالبرغي الكروي ذي الشكل شبه المنحرف.

تطبيقات مسمار الكرة النهائي من طراز W2809SA-1P-C5Z5:

أدوات الآلات الدقيقة: مراكز التشغيل، ومخارط التحكم العددي (CNC)، وآلات الطحن، وغيرها.

المعدات الأوتوماتيكية: معدات تصنيع أشباه الموصلات، وأجهزة الاختبار، ومنصات تحديد المواقع الدقيقة.

التصنيع الدقيق: معالجة المكونات الإلكترونية، والمعدات البصرية، والمعدات الطبية.

مناسبة للتطبيقات التي تتطلب تحديد مواقع عالية الدقة، وبخاصة في الإنتاج الضخم والمعدات القياسية.
