ر162279322 منزلق كروي، سعة تحميل عالية، نوع سنز، الحجم 30، مادة فولاذية من نوع سي إس، درجة الدقة إتش، ما قبل التحميل سي0، ختم قياسي، لا يشمل سلسلة الكرات.
تطبيق منزلق الكرة في الدليل الخطي ر162279322: في الحالات التي يكون فيها مساحة التركيب الجانبية محدودة.
تركيب منزلق الكرة R162279322: التثبيت العلوي.
تتمتع أدلة و منزلقات كريات شركة ريكستوت (Rexroth) بدقة عالية جداً، خاصة في منطقة المسار، وبالتالي يمكن استبدال كل مكون بحرية، مما يسمح بأي تركيبة ضمن فئات الدقة المختلفة. كما يتيح هذا أيضاً إدارة لوجستية للمنتجات بمستوى عالي وفريد على مستوى العالم. ويمكن التعامل مع كل مكون وتخزينه بشكل منفصل.
أبرز ميزات منزلقات كريات ريكستوت:
إمكانية الاستبدال مع أنظمة التوجيه الكروية
نظام قياس استشعار اختياري بدون تآكل ومدمج
إكسسوارات مختلفة
يمكن تثبيت الدعائم العلوية بمسامير من الأعلى والأسفل للزلاجة الكروية
زيادة الصلابة تحت الأحمال الرافعة والأحمال الجانبية بواسطة مسامير إضافية مثبتة في فتحتين في وسط الزلاجة الكروية
جميع الملحقات مجهزة بخيوط تثبيت على السطح النهائي
صلابة عالية في جميع اتجاهات التحميل - مناسبة للتطبيقات التي تحتوي على منزلق واحد فقط لكل قضيب
مُختوم بالكامل ومدمج
قدرة عالية على تحمل عزم الدوران
هندسة مدخل مُحسّنة وعدد كبير من الكرات تقلل من التغيرات في الانحراف المرن
تشغيل سلس وهادئ بفضل تصميم عودة السلسلة الكروية والتوجيه المُحسن
مستويات متعددة من التحميل المسبق
منزلق الكرة R162219420، سعة تحميل عالية، من النوع SNS، الحجم ٣٠، مصنوع من الفولاذ الكربوني (CS)، درجة الدقة N، ما قبل التحميل C0، ختم قياسي، سلسلة الكرات غير مشمولة.
تطبيق دليل التوجيه الخطي للمشتت الكروي R162219420: في الحالات التي يكون فيها مساحة التركيب الجانبية محدودة.
تركيب مشتت كريات R162219420: التركيب من الأعلى.
تتمتع أدلة و منزلقات كريات شركة ريكستوت (Rexroth) بدقة عالية جداً، خاصة في منطقة المسار، وبالتالي يمكن استبدال كل مكون بحرية، مما يسمح بأي تركيبة ضمن فئات الدقة المختلفة. كما يتيح هذا أيضاً إدارة لوجستية للمنتجات بمستوى عالي وفريد على مستوى العالم. ويمكن التعامل مع كل مكون وتخزينه بشكل منفصل.
أبرز ميزات منزلقات كريات ريكستوت:
إمكانية الاستبدال مع أنظمة التوجيه الكروية
نظام قياس استشعار اختياري بدون تآكل ومدمج
إكسسوارات مختلفة
يمكن تثبيت الدعائم العلوية بمسامير من الأعلى والأسفل للزلاجة الكروية
زيادة الصلابة تحت الأحمال الرافعة والأحمال الجانبية بواسطة مسامير إضافية مثبتة في فتحتين في وسط الزلاجة الكروية
جميع الملحقات مجهزة بخيوط تثبيت على السطح النهائي
صلابة عالية في جميع اتجاهات التحميل - مناسبة للتطبيقات التي تحتوي على منزلق واحد فقط لكل قضيب
مُختوم بالكامل ومدمج
قدرة عالية على تحمل عزم الدوران
هندسة مدخل مُحسّنة وعدد كبير من الكرات تقلل من التغيرات في الانحراف المرن
تشغيل سلس وهادئ بفضل تصميم عودة السلسلة الكروية والتوجيه المُحسن
مستويات متعددة من التحميل المسبق
العنصر |
المواصفات |
رقم الجزء |
R162279322 |
نوع الجناح الكروي |
Sns |
الحجم |
30 |
فئة التحميل المسبق |
ج 0 |
فئة الدقة |
التسخين والطهي في البيئات الخاصة |
ختم |
SS – الختم القياسي |
سلسلة كروية |
مع سلسلة كرات |

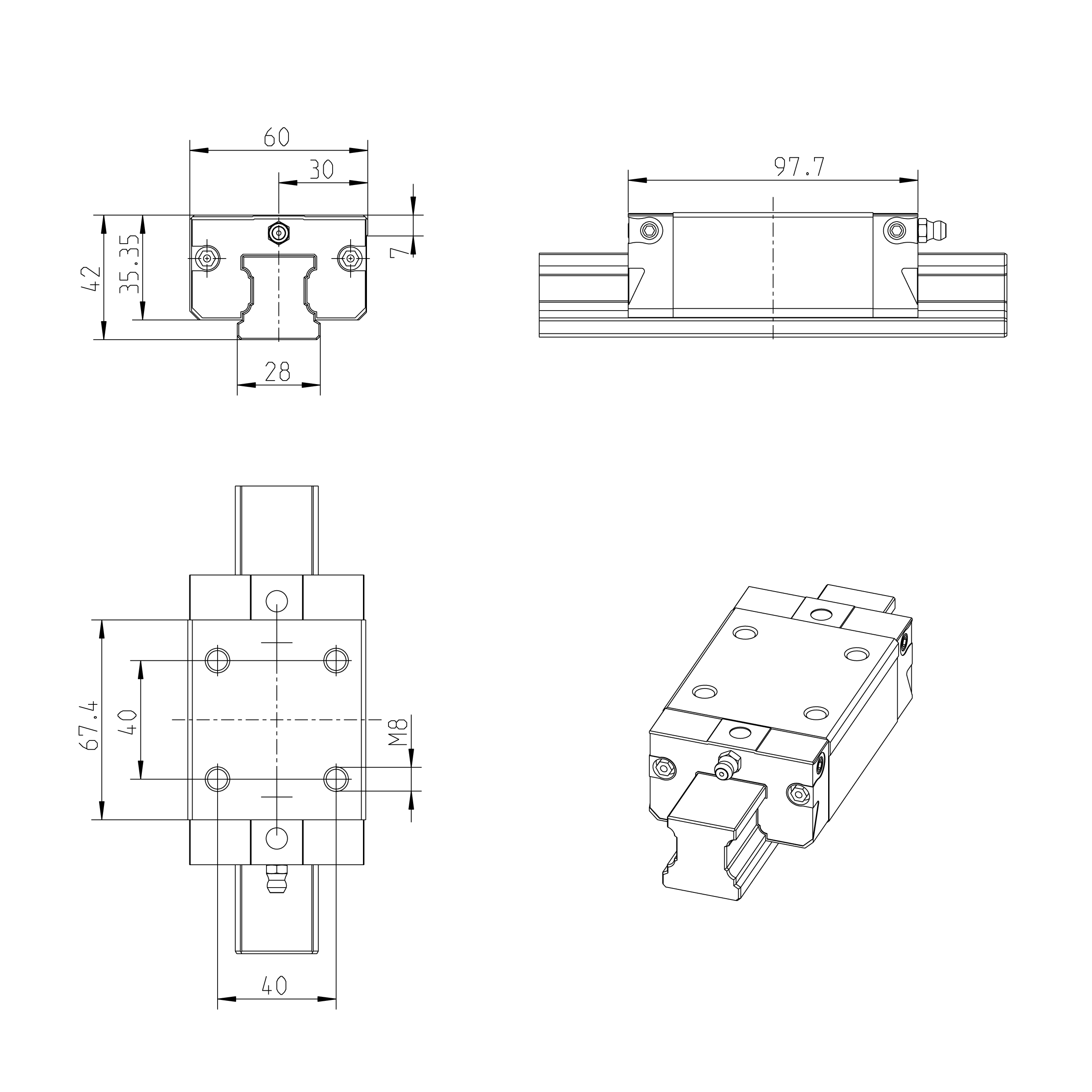

عرض كتلة التوجيه [مم] |
60 |
طول كتلة التوجيه [مم] |
97.7 |
ارتفاع كتلة التوجيه [مم] |
35.35 |
ارتفاع كتلة التوجيه مع السكة [مم] |
42 |
الكتلة [كجم] |
0.85 |
الحمل الديناميكي المصنّف [ن] |
34800 |
الحمل الساكن المصنّf [ن] |
44700 |
عزم الحمل الديناميكي المصنّف [نم] |
600 |
عزم الحمل الساكن المصنّف [نم] |
780 |
