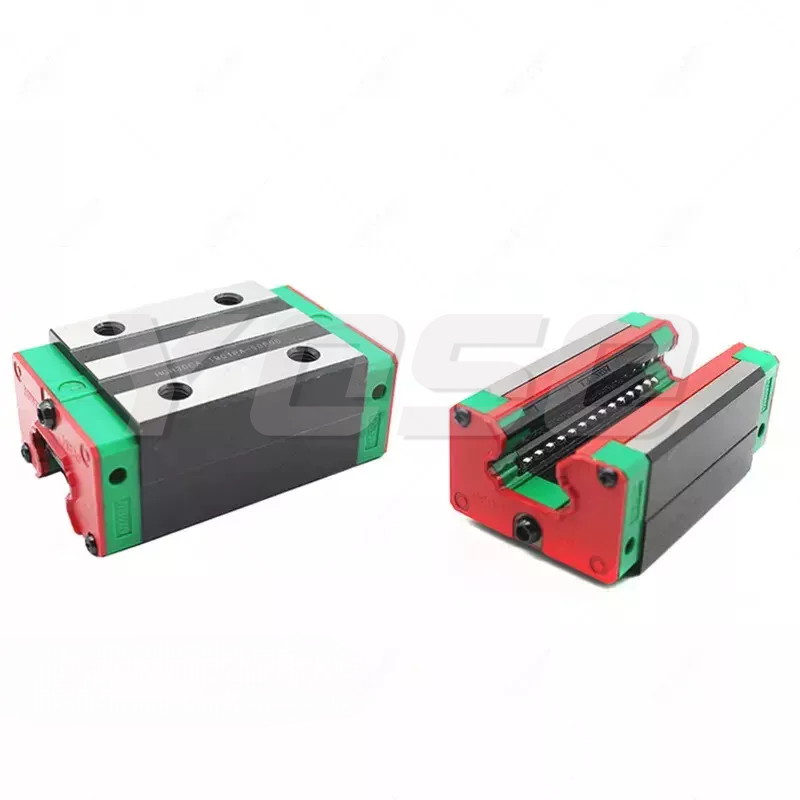

تم تصميم الدليل الخطي HIWIN HGH65HA بقدرة تحميل وصلبة أعلى من المنتجات المماثلة الأخرى مع خندق القوس الدائري وتحسين الهيكل. يحتوي على مقاييس حمولة متساوية في الاتجاهات الشعاعية والشعاعية العكسية والجانبية ، ويتم تحويلها الذاتية لاستيعاب خطأ التثبيت. وبالتالي، يمكن أن يصل دليل خطي إلى حياة طويلة مع سرعة عالية ودقة عالية وحركة خطية سلسة.
مقارنة مع منتجات الموجات الخطية المماثلة الأخرى في السوق، يمتلك الموجات الخطية مزايا معينة في الدقة، وقدرة الحمل والاستقرار. بعض منتجات المنافسين قد لا تكون قادرة على الوصول إلى مستوى HGH65HA من حيث الدقة ، مما يؤدي إلى عدم تلبية الاحتياجات في سيناريوهات التطبيق مع متطلبات عالية الدقة. من حيث القدرة على الحمل، قد لا تكون بعض المنتجات المماثلة قادرة على تحمل أحمال كبيرة، مما يحد من تطبيقها في بعض المعدات الثقيلة.
يتميز HGH65HA في هذه الجوانب بتصميمه وعملية تصنيعه الممتازة. بالإضافة إلى ذلك، كعلامة تجارية معروفة في الصناعة، توفر HIWIN نظام خدمة ما بعد البيع ودعم فني أكثر اكتمالاً لمنتجاتها، ويمكنها تقديم حلول أكثر فعالية وسعة للعملاء، وهو أيضًا جزء مهم من تنافسية منتجاتها.
رقم الموديل |
الأبعاد عملية التجميع (مم) |
أبعاد الكتلة (مم) | أبعاد السكة (مليمتر) | التركيب برغي ل السكك الحديدية |
أساسي ديناميكي تحميل التقييم |
أساسي ثابت تحميل التقييم |
معدل ساكن لحظة |
الوزن | |||||||||||||||||||||||
| MG
kN-m |
النائب
kN-m |
الـ
kN-m |
الحجرة
كجم |
Rai
كغ/م |
|||||||||||||||||||||||||||
| H | H₁ | ن | W | ب | ب₁ | ج | L₁ | ل | K₁ | كي₂ | G | MXL | ت | ه₂ | H₃ | Wg | HG | D | h | d | فوسفور | إي | (مم) | C(KN) | C₀ (كيلو نيوتن) | ||||||
| HGH45CA | 70 | 9b | 715 | 86 | 60 | 13 | 60
80 |
97 | 139.4 | 23 | 10 | 12.9 | M10X17 | 16 | 18.5 | 30.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12X35 | 103.8 | 146.71 | 1.98 | 1.55 | 1.55 | 2.73 | 10.41 |
| HGH45HA | 128.8 | 171.2 | 28.9 | 125.3 | 191.85 | 2.63 | 2.68 | 2.68 | 3.61 | ||||||||||||||||||||||
| HGH55CA | 80 | 13 | 23.5 | 100 | 75 | 2.5 | 75
95 |
117.7 | 166.7 | 27.35 | 11 | 12.9 | M12X18 | 17.5 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14X45 | 153.2 | 211.23 | 3.69 | 2.64 | 2.64 | 4.17 | 15.08 |
| HGH55HA | 155.8 | 204.8 | 36.4 | 184.9 | 276.23 | 4.88 | 4.57 | 4.57 | 5.49 | ||||||||||||||||||||||
| HGH65CA | 90 | 15 | 31.5 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 14 | 12.9 | M16X20 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16X50 | 213.2 | 287.48 | 6.65 | 4.27 | 4.27 | 7.00 | 21.18 |
| HGH65HA | 120203.6 | 259.6 | 47.8 | 277.8 | 420.17 | 9.38 | 7.38 | 7.38 | 9.82 | ||||||||||||||||||||||
| ملاحظة: 1 كجم = 9.81 نيوتن | |||||||||||||||||||||||||||||||
