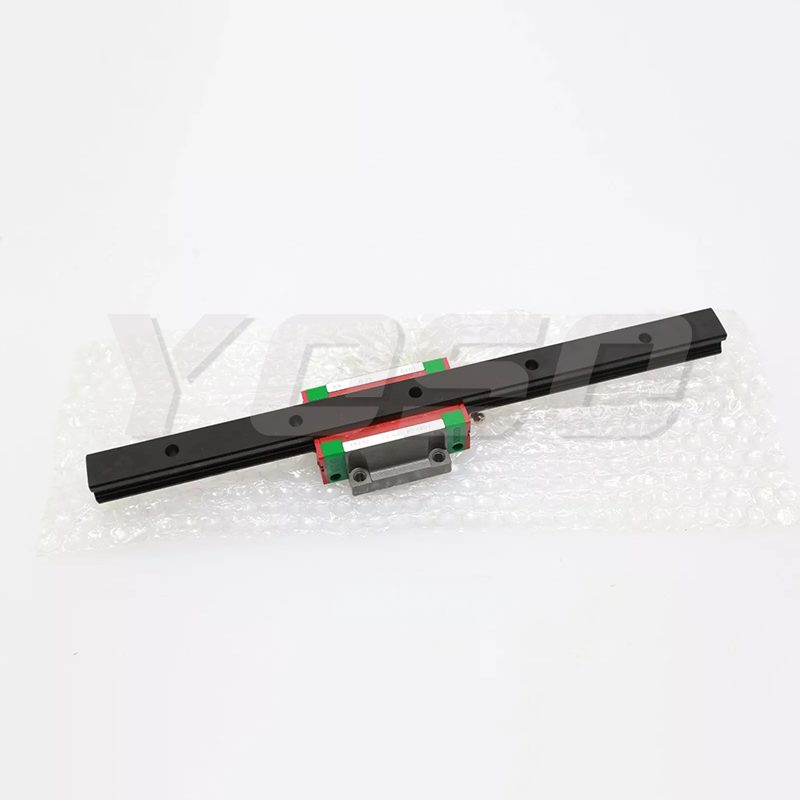

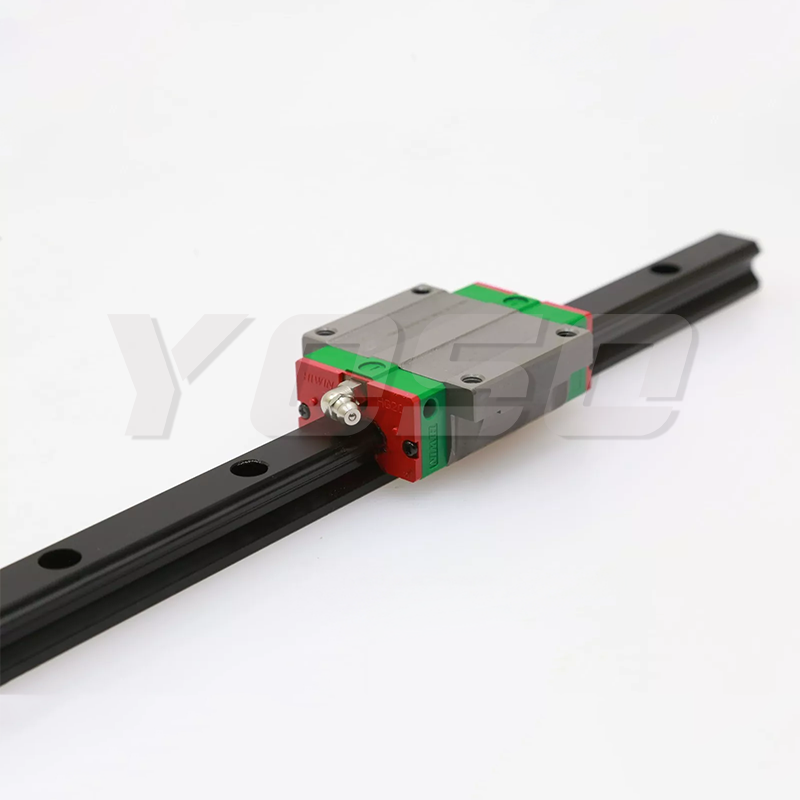

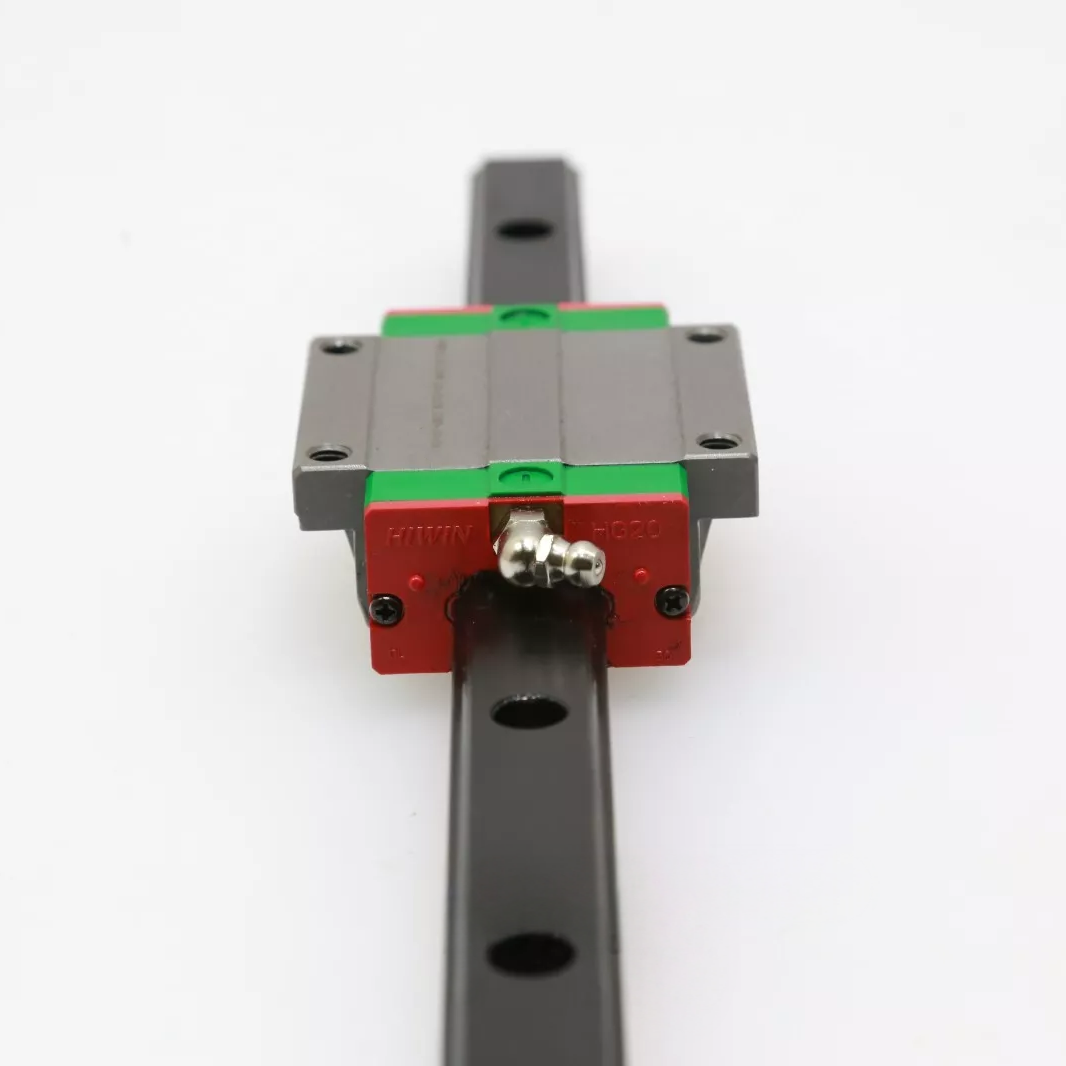

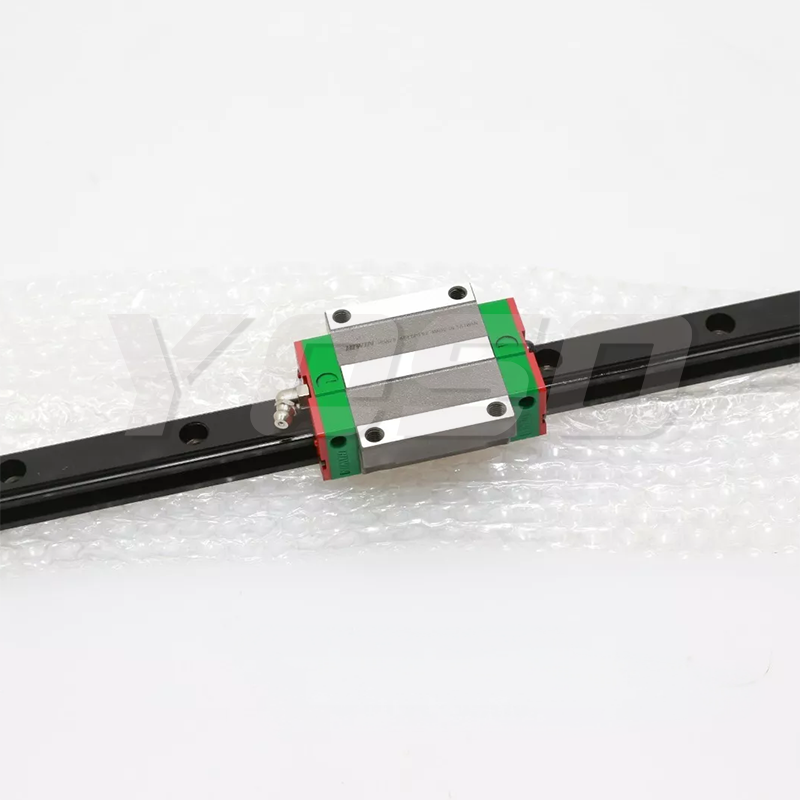

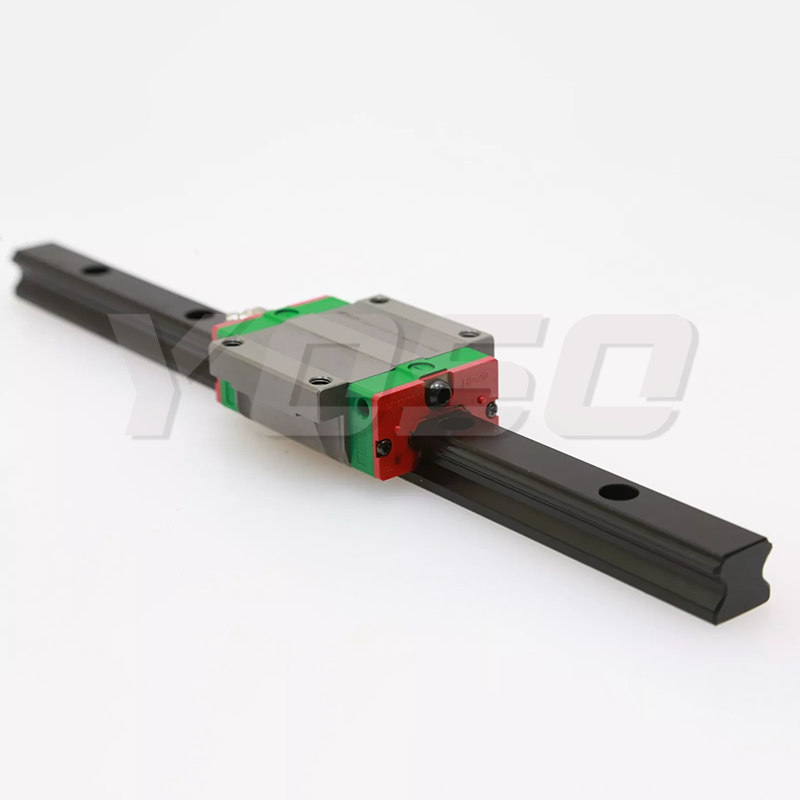

مرشدة خطية HIWIN HGW55HC ذات حمل ثقيل سلسلة HGW20/25/30/35/45/55/65HC

(1) قدرة التحديد الذاتي

تم تصميم الخندق على شكل قوس دائري بحيث يكون نقطة الاتصال 45 درجة. دليل HIWIN HGW55HC الخطي يمتص معظم أخطاء التركيب الناتجة عن عدم انتظام السطح ويوفر حركة خطية سلسة من خلال التشوه المرن للعناصر الدوارة وحركة نقاط الاتصال. من السهل تركيب دليل HIWIN HGW55HC الخطي ويمكنه تحقيق قدرة التحديد الذاتي، والدقة العالية والعمل السلس.

(2) القابلية للتبادل

بسبب التحكم الدقيق في الأبعاد، يمكن الحفاظ على تحمل الأبعاد لدليل HIWIN HGW55HC الخطي ضمن نطاق معقول، مما يعني أنه يمكن استخدام أي مزلق من سلسلة معينة وأي سكة معاً مع الحفاظ على تحمل الأبعاد. تم إضافة محتفظ لمنع الكرة من السقوط عندما يتم إزالة المزلق من السكة.

(3) صلابة عالية في أربع اتجاهات

بسبب التصميم ذو الأربع صفوف، فإن دليل الخط المستقيم HIWIN HGW55HC له نفس الحمل المقدر في الاتجاهات الشعاعية والشعاعية العكسية والجانبية. بالإضافة إلى ذلك، فإن الخندق ذي القوس الدائري يوفر عرض تلامس واسع بين الكرات والخندق، مما يسمح بحمل مسموح به كبير وصلابة عالية.

نماذج HIWIN HGW15CB HGW20CB HGW20HB HGW25CB HGW25HB HGW30CB HGW30HB HGW35CB HGW35HB HGW45CB HGW45HB HGW55CB HGW55HB HGW65CB HGW65HB

الموديل لا.	الأبعاد عملية التجميع (مم)			أبعاد الكتلة (مم)															أبعاد السكّة [مم]							التركيب برغوث السكك الحديدية	أساسي ديناميكي تحميل التقييم	أساسي ثابت تحميل التقييم	معدل ساكن لحظة			الوزن
																													م.أ. kN-m	النائب kN-m	الـ kN-m	الحجرة كجم	السكك الحديدية كغ/م
	H	H₁	ن	W	ب	ب₁	ج	L₁	ل	ك	كي₂	G	م	ت	T₁	ت₂	ه₂	H₃	W₈		D	h	d	فوسفور	إي	(مم)	C(KN)	Cn(kN
HGW45CC HGW45HC	60	9.5	37.5	120	100	10	80	97	139.4	13	10	12.9	م12	5.	22	15	8.5	20.5	45	38	20	17	14	105	22.5	M12X35	103.8	146.71	1.98	1.55	1.55	2.79	10.41
								128.8	171.2	28.9																	125.3	191.85	2.63	2.68	2.68	3.69
HGW55CC HGW55HC	70	13	43.5	140	116	12	95	17.7	166.7	17.35	11	12.9	M14	7.5	26.5	17	12	19	53	44	23	20	16	120	30	M14X45	153.2	211.23	3.69	2.64	2.64	4.52
								155.8	204.8	36.4																	184.9	276.23	4.88	4.57	4.57	5.96	15.08
HGW65CC HGW65HC	90	15	53.5	170	142	14	110	44.2 203.6	200.2 259.6	23.1 52.8	14	12.9	M16	25	37.5	23	15	15	63	53	26	22	18	150	35	M16X50	213.2	287.48	6.65	4.27	4.27	9.17	21.18
																											277.8	420.17	9.38	7.38	7.38	12.89
