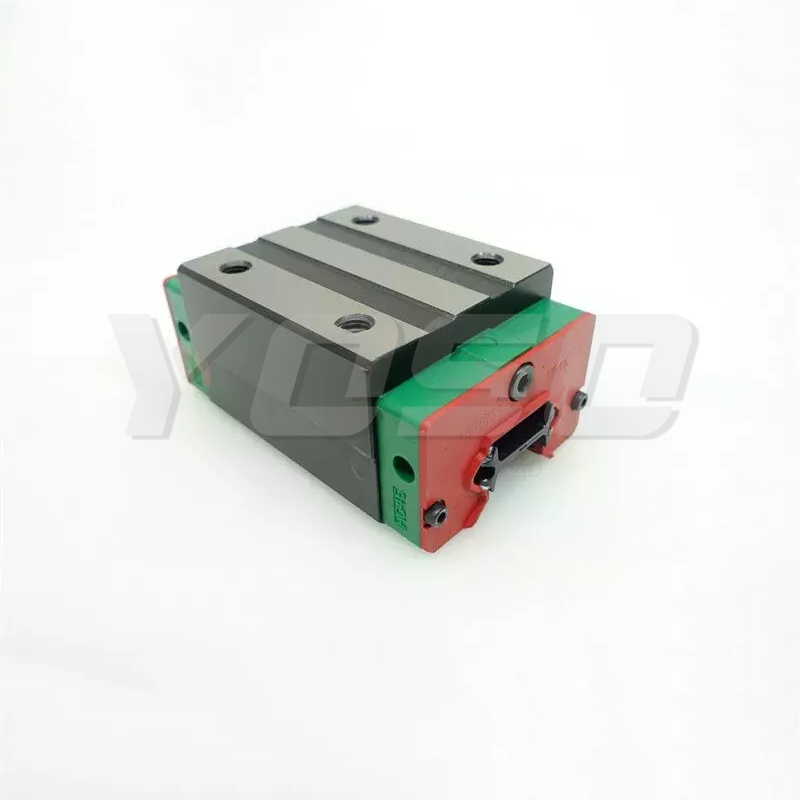

تم تصميم الدليل الخطي HIWIN HGH25HA بقدرة تحميل وصلبة أعلى من المنتجات المماثلة الأخرى مع خندق القوس الدائري وتحسين الهيكل. يحتوي على مقاييس حمولة متساوية في الاتجاهات الشعاعية والشعاعية العكسية والجانبية ، ويتم تحويلها الذاتية لاستيعاب خطأ التثبيت. وبالتالي، يمكن أن يحقق دليل HIWIN HGH25HA الخطي حياة طويلة مع سرعة عالية ودقة عالية وحركة خطية سلسة.
معدات الأتمتة الصناعية: في خطوط الإنتاج الآلية والروبوتات وغيرها من المعدات ، هناك حاجة إلى حركة خطية دقيقة لضمان دقة واستقرار عملية الإنتاج. يمكن أن يضمن دليل HGH25HA الخطي حركة خطية دقيقة للغاية ، وتلبية احتياجات المعدات الآلية لنقل الأحمال في الاتجاهين الأفقي والعمودي ، وبالتالي تحسين كفاءة الإنتاج وجودة المنتج.
معدات المعالجة الميكانيكية: مثل مراكز معالجة CNC ، تتطلب حركة الأدوات والقطع المعدنية أثناء عملية المعالجة توجيهًا خطيًا دقيقًا. يمكن أن تضمن خصائص الدقة العالية للدليل الخطي HGH25HA دقة التصنيع وتقليل الأخطاء وجعل الأجزاء المصنعة تلبي متطلبات التصميم.
رقم الموديل |
الأبعاد عملية التجميع (مم) |
أبعاد الكتلة (مم) | أبعاد السكة (مليمتر) | التركيب برغي ل السكك الحديدية |
أساسي ديناميكي تحميل التقييم |
أساسي ثابت تحميل التقييم |
معدل ساكن لحظة |
الوزن | |||||||||||||||||||||||
| MG
kN-m |
النائب
kN-m |
الـ
kN-m |
الحجرة
كجم |
Rai
كغ/م |
|||||||||||||||||||||||||||
| H | H₁ | ن | W | ب | ب₁ | ج | L₁ | ل | K₁ | كي₂ | G | MXL | ت | ه₂ | H₃ | Wg | HG | D | h | d | فوسفور | إي | (مم) | C(KN) | C₀ (كيلو نيوتن) | ||||||
| HGH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 4.85 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4x16 | 14.7 | 23.47 | 0.12 | 0.10 | 0.10 | 0.18 | 1.45 |
| HGH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 2.25 | 6 | 12 | M5x6 | 8 | 6 | 6 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5x16 | 27.1 | 36.68 | 0.27 | 0.20 | 0.20 | 0.30 | 2.21 |
| HGH2OHA | 50 | 65.2 | 92.2 | 12.6 | 32.7 | 47.96 | 0.35 | 0.35 | 0.35 | 0.39 | |||||||||||||||||||||
| HGH25CA | 40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 15.7 | 6 | 12 | M6X8 | 8 | 10 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6X20 | 34.9 | 52.82 | 0.42 | 0.33 | 0.33 | 0.51 | 3.21 |
| HGH25HA | 50 | 78.6 | 104.6 | 18.5 | 42.2 | 69.07 | 0.56 | 0.57 | 0.57 | 0.69 | |||||||||||||||||||||
| HGH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40
60 |
70 | 97.4 | 20.25 | 6 | 12 | M8X10 | 8.5 | 9.5 | 13.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8X25 | 48.5 | 71.87 | 0.66 | 0.53 | 0.53 | 0.88 | 4.47 |
| HGH30HA | 93 | 120.4 | 21.75 | 58.6 | 93.99 | 0.88 | 0.92 | 0.92 | 1.16 | ||||||||||||||||||||||
