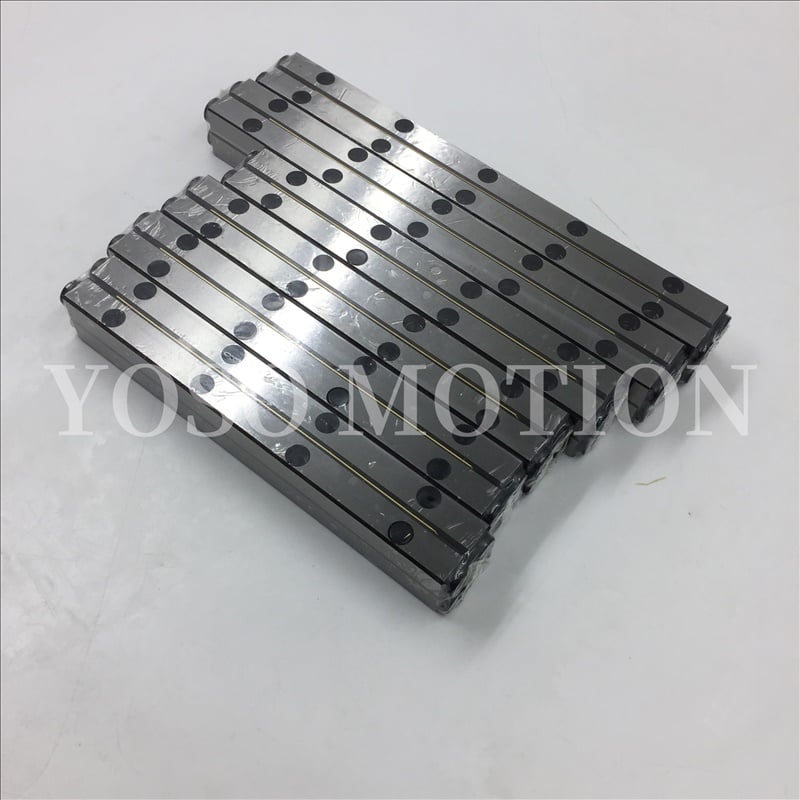

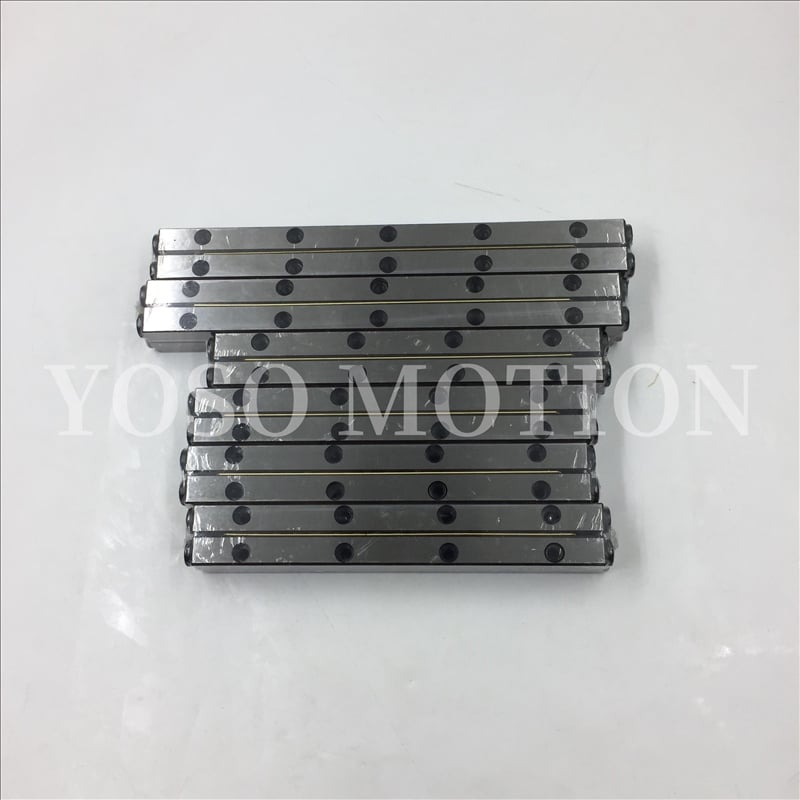

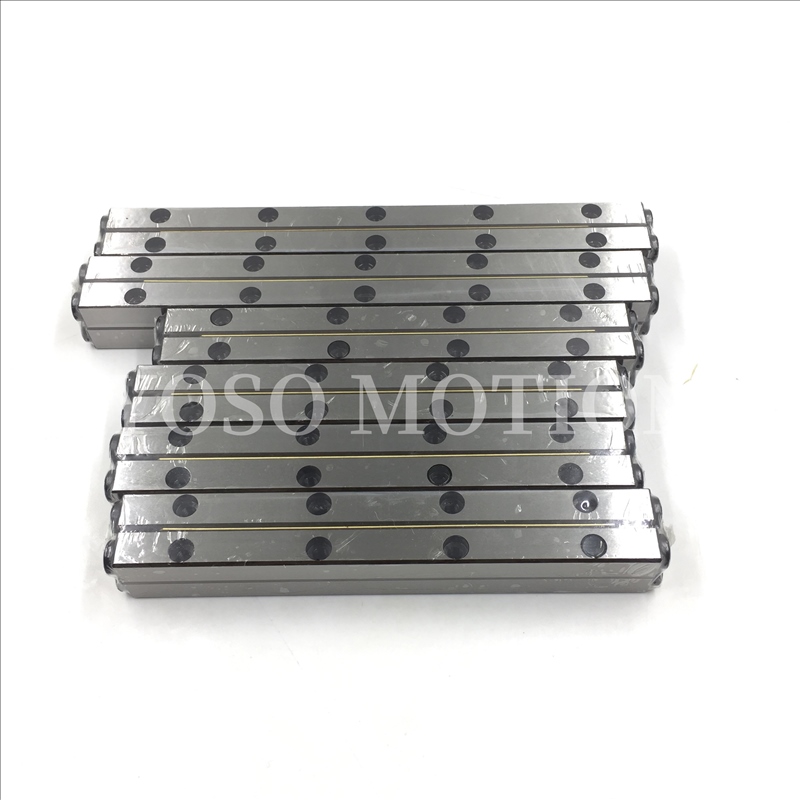

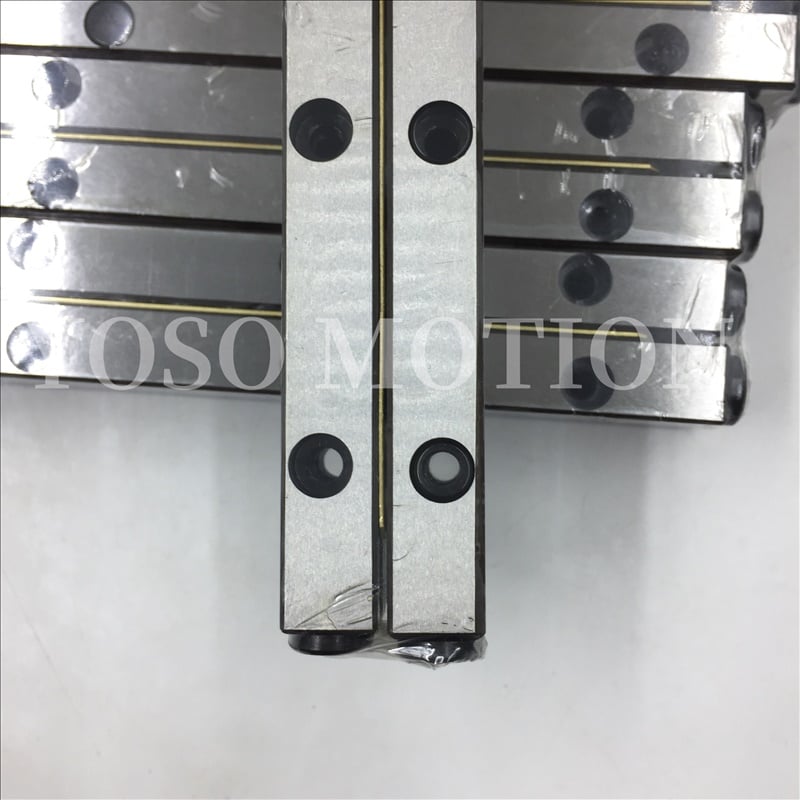

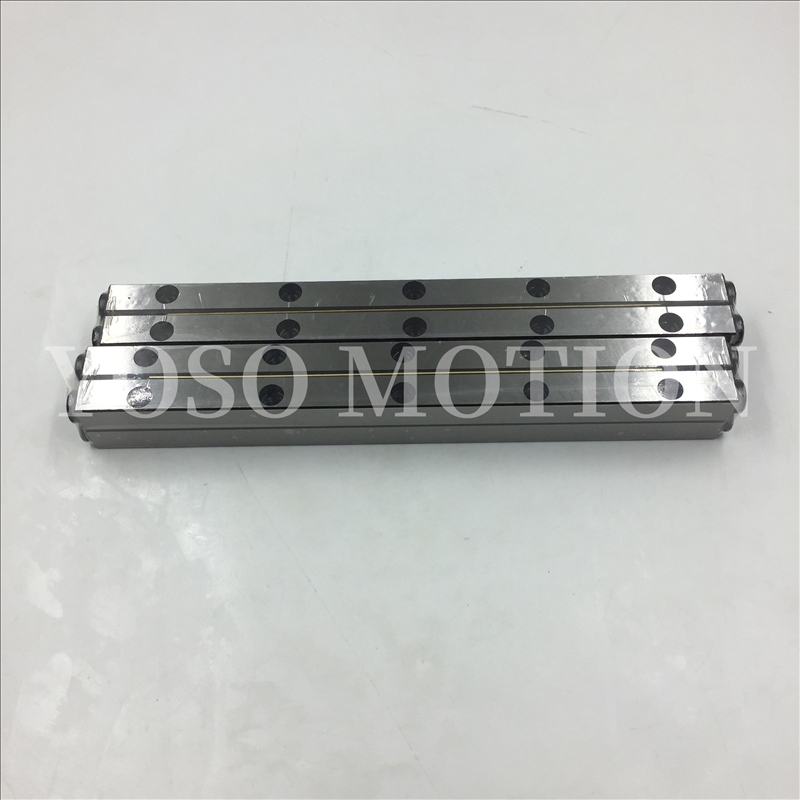

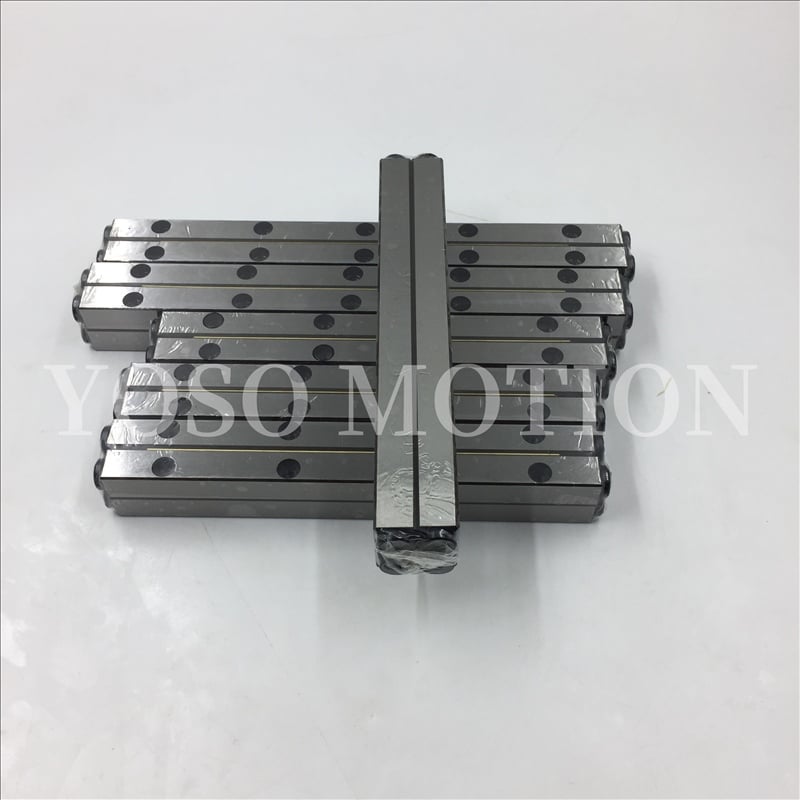

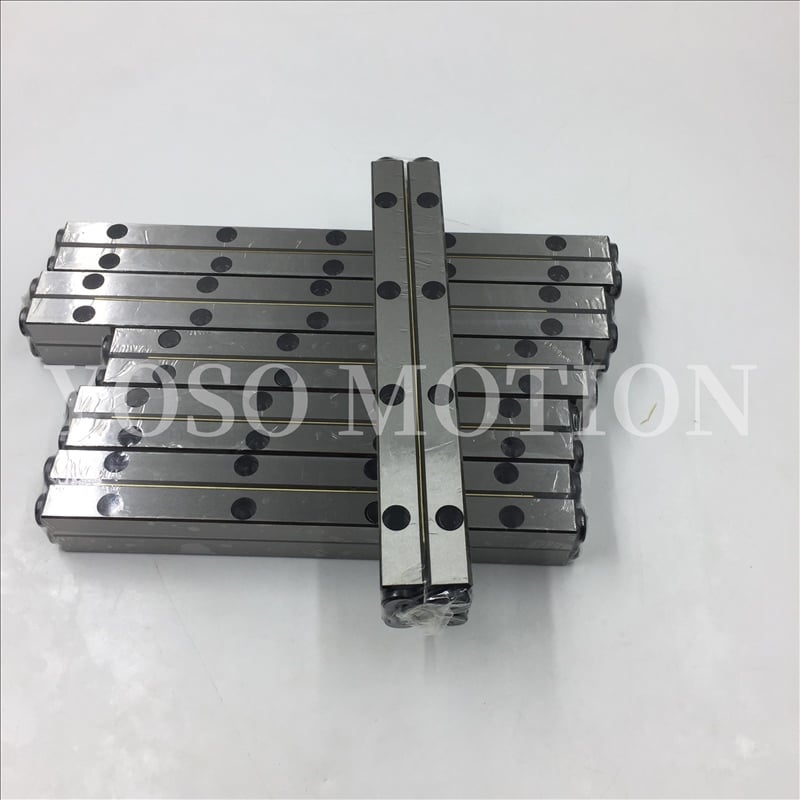

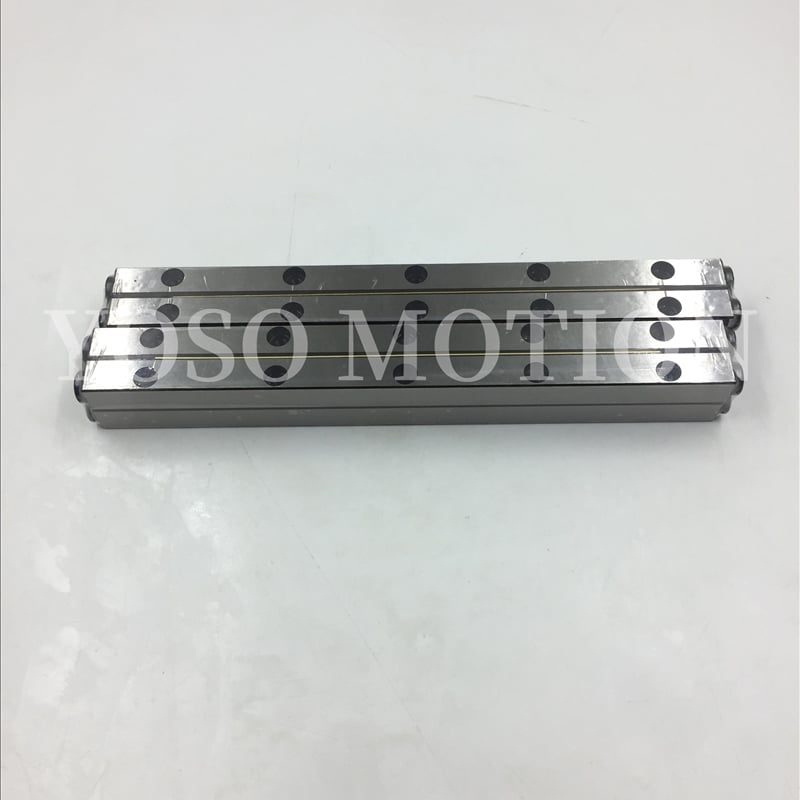

التصميم الخاص للفاصل المتقاطع يزيد من طول الاتصال بين الفواصل والمسارات الدوارة، مما يحقق أداءً أعلى في الصلابة.

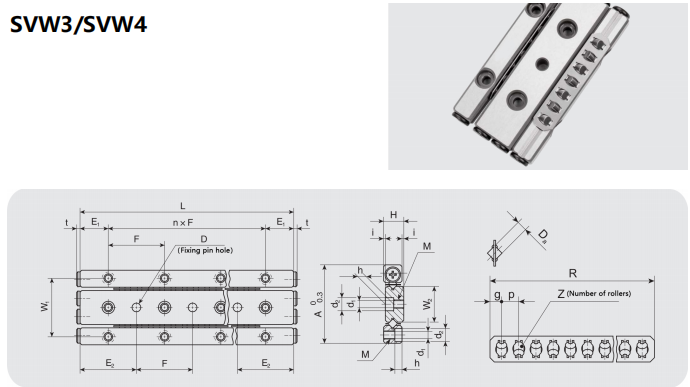

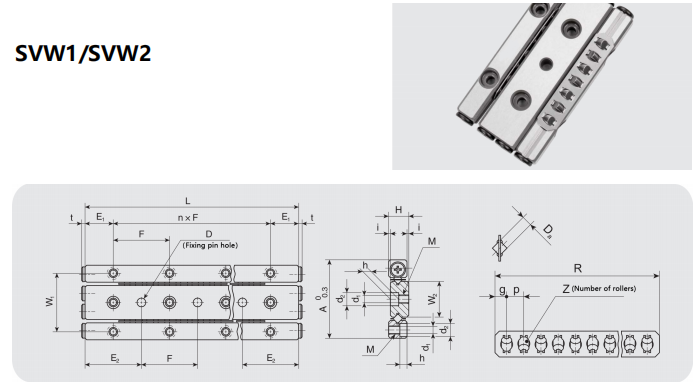

| النوع | المسافة القصوى بالميليمتر | مظهر | أسطوانة متدحرجة مع حامل | الأبعاد الرئيسية والتفاوت المسموح به | |||||||||||||||||
| أ | H | L(nxF) | 9 | ر | z | دا | W | W2 | E1 | E2 | م | d1 | d2 | h | D | مساومة الأبعاد | ت | ||||
| SVW3-50x8Z | 20 | 36 | 8.5 | 50(1x25) | 0.5 | 5 | 3.5 | 40 | 8 | 3 | 29 | 16.6 | 12.5 | 25 | M4 | 33 | 6 | 3.1 | 4 | 0.012 | 15 |
| SVW3-75x12Z | 30 | 75(2x25) | 60 | 12 | |||||||||||||||||
| SVW3-100x16Z | 40 | 100(3x25) | 80 | 16 | |||||||||||||||||
| SVW3-125x20Z | 50 | 125(4x25) | 100 | 20 | |||||||||||||||||
| SVW3-150x24Z | 60 | 150(5x25) | 120 | 24 | |||||||||||||||||
| SVW3-175x28Z | 70 | 175(6x25) | 140 | 28 | |||||||||||||||||
| SVW3-200x32Z | 80 | 200(7x25) | 160 | 32 | |||||||||||||||||
| SVW3-225x36Z | 90 | 225(8x25) | 180 | 36 | |||||||||||||||||
| SVW3-250x40Z | 100 | 250(9x25) | 200 | 40 | |||||||||||||||||
| SVW3-275x44Z | 110 | 275(10x25 | 220 | 44 | |||||||||||||||||
| SVW3-300x48Z | 120 | 300(11x25) | 240 | 48 | |||||||||||||||||
| SVW4-80x10Z | 20 | 44 | 11.5 | 80(1x40) | 0.5 | 7 | 5 | 70 | 10 | 4 | 35 | 20 | 20 | 40 | M5 | 43 | 75 | 4.1 | 5 | 0.012 | 2 |
| SVW4-120x14Z | 44 | 120(2x40) | 98 | 14 | |||||||||||||||||
| SVW4-160x19Z | 54 | 160(3x40) | 133 | 19 | |||||||||||||||||
| SVW4-200x23Z | 78 | 200(4x40) | 161 | 23 | |||||||||||||||||
| SVW4-240x28Z | 88 | 240(5x40) | 196 | 28 | |||||||||||||||||
| SVW4-280x32Z | 112 | 280(6x40) | 224 | 32 | |||||||||||||||||
| SVW4-320x37Z | 122 | 320(7x40) | 259 | 37 | |||||||||||||||||
| SVW4-360x42Z | 132 | 360(8x40 | 294 | 42 | |||||||||||||||||
| SVW4-400x46Z | 156 | 400(9x40 | 322 | 46 | |||||||||||||||||
| SVW4-440x51Z | 166 | 440(10x40 | 357 | 51 | |||||||||||||||||
| SVW4-480x55Z | 190 | 480(11x40 | 385 | 55 | |||||||||||||||||
| النوع | المسافة القصوى بالميليمتر | مظهر | أسطوانة متدحرجة مع حامل | الأبعاد الرئيسية والتفاوت المسموح به | |||||||||||||||||
| أ | H | L(nxF) | 9 | ر | z | دا | W | W2 | E1 | E2 | م | d1 | d2 | h | D | مساومة الأبعاد | ت | ||||
| SVW3-50x8Z | 20 | 36 | 8.5 | 50(1x25) | 0.5 | 5 | 3.5 | 40 | 8 | 3 | 29 | 16.6 | 125 | 25 | M4 | 33 | 6 | 3.1 | 4 | 0.012 | 15 |
| SVW3-75x12Z | 30 | 75(2x25) | 60 | 12 | |||||||||||||||||
| SVW3-100x16Z | 40 | 100(3x25) | 80 | 16 | |||||||||||||||||
| SVW3-125x20Z | 50 | 125(4x25) | 100 | 20 | |||||||||||||||||
| SVW3-150x24Z | 60 | 150(5x25) | 120 | 24 | |||||||||||||||||
| SVW3-175x28Z | 70 | 175(6x25) | 140 | 28 | |||||||||||||||||
| SVW3-200x32Z | 80 | 200(7x25) | 160 | 32 | |||||||||||||||||
| SVW3-225x36Z | 90 | 225(8x25) | 180 | 36 | |||||||||||||||||
| SVW3-250x40Z | 100 | 250(9x25) | 200 | 40 | |||||||||||||||||
| SVW3-275x44Z | 110 | 275(10x25 | 220 | 44 | |||||||||||||||||
| SVW3-300x48Z | 120 | 300(11x25) | 240 | 48 | |||||||||||||||||
| SVW4-80x10Z | 20 | 44 | 11.5 | 80(1x40) | 0.5 | 7 | 5 | 70 | 10 | 4 | 35 | 20 | 20 | 40 | M5 | 43 | 75 | 4.1 | 5 | 0.012 | 2 |
| SVW4-120x14Z | 44 | 120(2x40) | 98 | 14 | |||||||||||||||||
| SVW4-160x19Z | 54 | 160(3x40) | 133 | 19 | |||||||||||||||||
| SVW4-200x23Z | 78 | 200(4x40) | 161 | 23 | |||||||||||||||||
| SVW4-240x28Z | 88 | 240(5x40) | 196 | 28 | |||||||||||||||||
| SVW4-280x32Z | 112 | 280(6x40) | 224 | 32 | |||||||||||||||||
| SVW4-320x37Z | 122 | 320(7x40) | 259 | 37 | |||||||||||||||||
| SVW4-360x42Z | 132 | 360(8x40 | 294 | 42 | |||||||||||||||||
| SVW4-400x46Z | 156 | 400(9x40 | 322 | 46 | |||||||||||||||||
| SVW4-440x51Z | 166 | 440(10x40 | 357 | 51 | |||||||||||||||||
| SVW4-480x55Z | 190 | 480(11x40 | 385 | 55 | |||||||||||||||||
