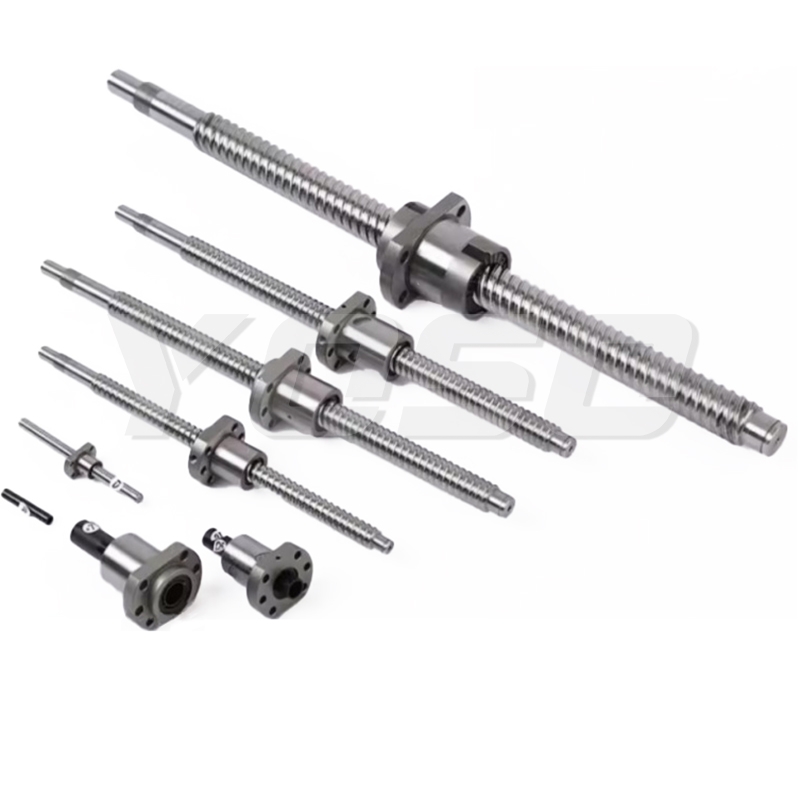

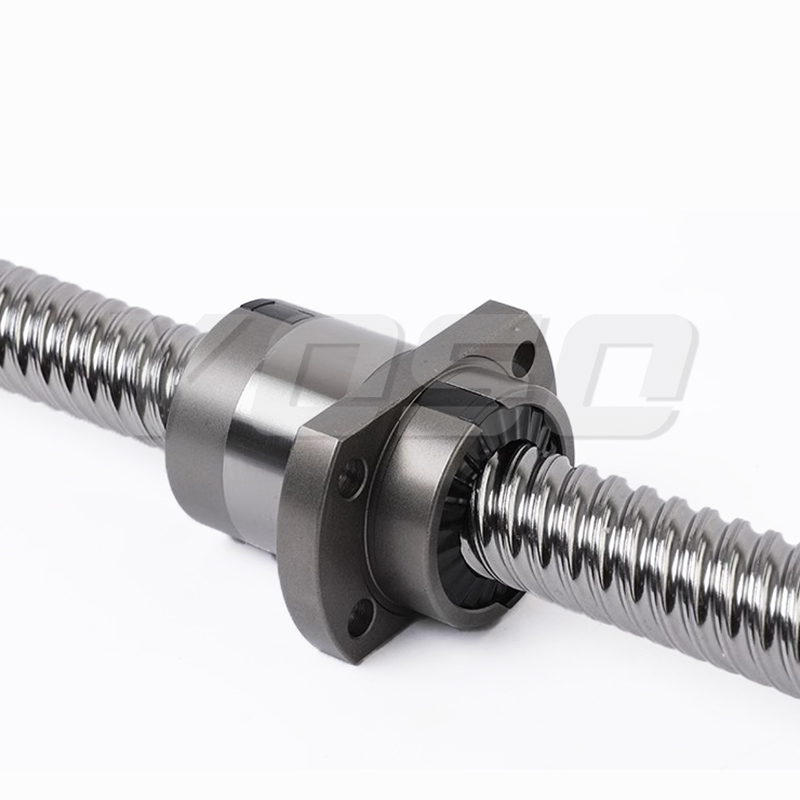

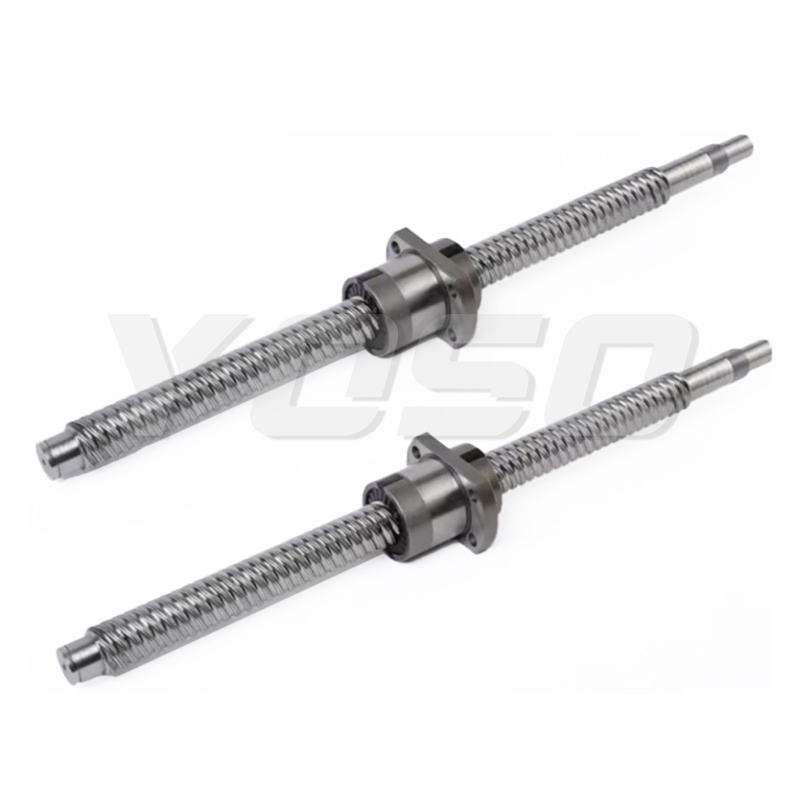

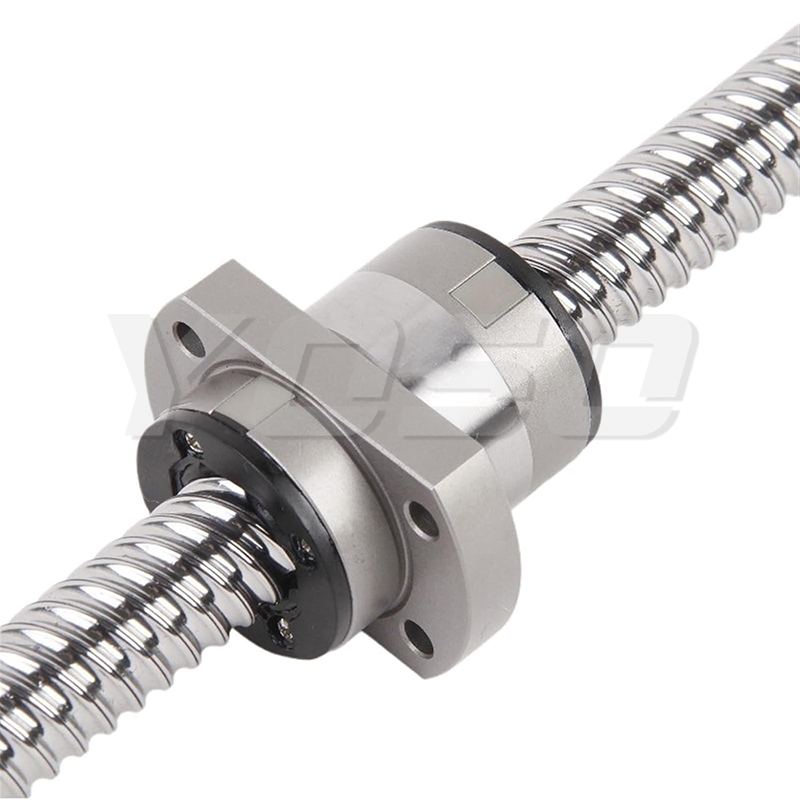

عملية تصنيع مسمار الكرة TBI SFYA02020-5.6:
ملف الكرة الملفوف: يتم تشكيله بعملية لف بارد، منخفض التكلفة وسريع التسليم. ملف الكرة TBI SFYA02020-5.6 مناسب لسيناريوهات الدقة والم.load المتوسطة.
مستوى التحميل المسبق: عادةً ما يكون التحميل المسبق خفيفًا (C0/C1)، مناسبًا لمتطلبات احتكاك منخفضة والحمل العادي.
نوع المغزل: سلسلة SFYA غالبًا ما تكون تصاميم مغزل واحد ذات هيكل مدمج. من الضروري اختيار ما إذا كان التحميل المسبق للمغزلين وإزالة الفراغ ضروريًا بناءً على متطلبات الحمل.
المعدات الأوتوماتيكية: الروبوتات، أنظمة المناولة، خطوط التجميع، إلخ.
أدوات ماكينات CNC: محاور التغذية لأنواع الحفر والتصنيع باستخدام CNC الاقتصادية.
الطباعة ثلاثية الأبعاد / قص الليزر: حلول انتقال حركة اقتصادية.
ماكينات التعبئة: نقل المواد والتوضع.
المعدات الطبية: حركة سلسة للأدوات التشخيصية وطاولات العمليات.
معدل كبيررقم الموديل |
d | دا | الأبعاد | تقييم الحمل | ك كجم/ μm |
|||||||||||
| D | أ | إي | ب | ل | W | H | X | ق | ن | CA (kgf) |
Coa (kgf) |
|||||
| SFYA01616-3.6 | 16.00 | 16.00 | 2.78 | 32.00 | 53.00 | 10.10 | 10.00 | 45.00 | 42.00 | 34.00 | 4.50 | م6 | 18*2 | 1073.00 | 2551.00 | 31.00 |
| SFYA01616-5.6 | 16.00 | 16.00 | 2.78 | 32.00 | 53.00 | 10.10 | 10.00 | 61.00 | 42.00 | 34.00 | 4.50 | م6 | 2.8*2 | 1568.00 | 3968.00 | 47.00 |
| SFYA02020-3.6 | 20.00 | 20.00 | 3.18 | 39.00 | 62.00 | 13.00 | 10.00 | 52.00 | 50.00 | 41.00 | 5.50 | م6 | 1.8*2 | 1387.00 | 3515.00 | 37.00 |
| SFYA02020-5.6 | 20.00 | 20.00 | 3.18 | 39.00 | 62.00 | 13.00 | 10.00 | 72.00 | 50.00 | 41.00 | 5.50 | م6 | 2.8*2 | 2029.00 | 5468.00 | 56.00 |
| SFYA02525-3.6 | 25.00 | 25.00 | 3.97 | 47.00 | 74.00 | 15.00 | 12.00 | 64.00 | 60.00 | 49.00 | 6.60 | م6 | 18*2 | 2074.00 | 5494.00 | 45.00 |
| SFYA02525-5.6 | 25.00 | 25.00 | 3.97 | 47.00 | 74.00 | 15.00 | 12.00 | 89.00 | 60.00 | 49.00 | 6.60 | م6 | 2.8*2 | 3032.00 | 8546.00 | 69.00 |
| SFYA03232-3.6 | 32.00 | 32.00 | 4.76 | 58.00 | 92.00 | 17.00 | 12.00 | 78.00 | 74.00 | 60.00 | 9.00 | م6 | 18*2 | 3021.00 | 8690.00 | 58.00 |
| SFYA03232-5.6 | 32.00 | 32.00 | 4.76 | 58.00 | 92.00 | 17.00 | 12.00 | 110.00 | 74.00 | 60.00 | 9.00 | م6 | 2.8*2 | 4417.00 | 13517.00 | 88.00 |
| SFYA04040-3.6 | 40.00 | 40.00 | 6.35 | 73.00 | 114.00 | 19.50 | 15.00 | 99.00 | 93.00 | 75.00 | 11.00 | م6 | 18*2 | 4831.00 | 14062.00 | 70.00 |
| SFYA04040-5.6 | 40.00 | 40.00 | 6.35 | 73.00 | 114.00 | 19.50 | 15.00 | 139.00 | 93.00 | 75.00 | 11.00 | م6 | 2.8*2 | 7065.00 | 21874.00 | 106.00 |
| SFYA05050-3.6 | 50.00 | 50.00 | 7.94 | 90.00 | 135.00 | 21.50 | 20.00 | 117.00 | 112.00 | 92.00 | 14.00 | م6 | 18*2 | 7220.00 | 21974.00 | 86.00 |
| SFYA05050-5.6 | 50.00 | 50.00 | 7.94 | 90.00 | 135.00 | 21.50 | 20.00 | 167.00 | 112.00 | 92.00 | 14.00 | م6 | 2.8*2 | 10558.00 | 34182.00 | 131.00 |
