W1506FA-6G-C5T20 NSK C5-presisie koglekurskroef met eindkap-tipe
W1506FA-6G-C5T20 NSK C5-presisie koglekurskroef met eindkap-tipe
W1506FA-6G-C5T20 NSK C5-presisie koglekurskroef met eindkap-tipe
W1506FA-6G-C5T20 NSK C5-presisie koglekurskroef met eindkap-tipe

W1506FA-6G-C5T20 NSK C5-presisie koglekurskroef met eindkap-tipe

NAVRAAG Kontak Ons
  • Beskrywing
1

+86-13636560152
[email protected]
NAVRAAG

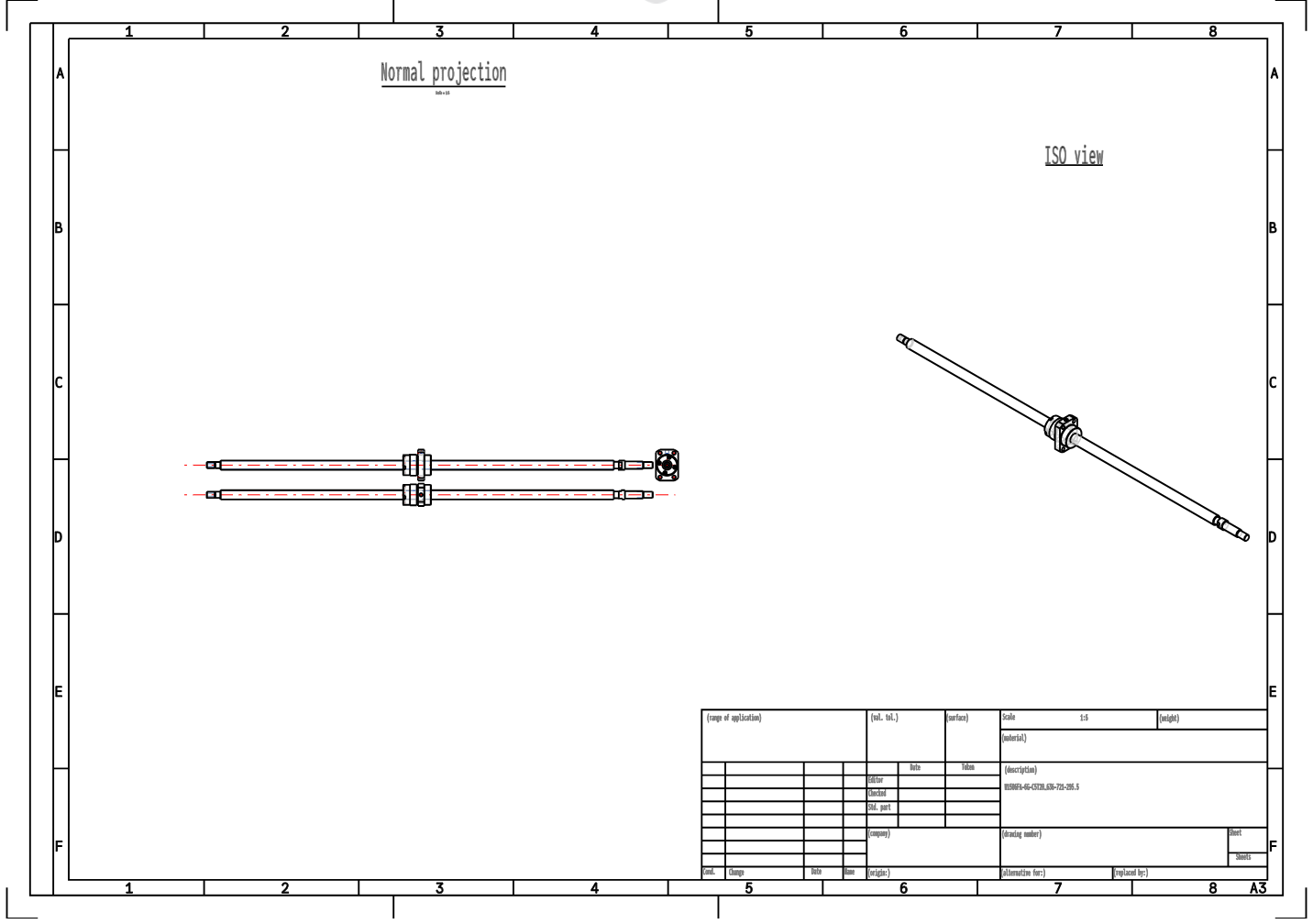

Die W1506FA-6G-C5T20 is ’n tipiese NSK FA-tipe afgevoerde skyf-uiteinde kogelskroef met ’n 15 mm skyfdiameter en ’n 20 mm spoed, vervaardig deur ’n presisie-slypproses. Die FA W1506FA-6G-C5T20 C5-presisiekogelskroef beskik oor ’n eindkappasirkulasie-ontwerp met ’n flens-tipe moer, wat gerieflike installasie en gladde bedryf verseker. Dit word algemeen gebruik in industriële outomatisering, robotika en mediese toerusting.
Die NSK FA-tipe afgevoerde skyf-uiteinde kogelskroef is ’n standaard kogelskroefreeks van NSK (Japanse Presisie-meganika). Die skyf-uiteinde is presies bewerk en kan direk geïnstalleer en gebruik word, wat die behoefte aan addisionele skyf-uiteinde-bewerking deur die gebruiker elimineer en die toerustingmontasie-siklus aansienlik verkort.
Kenmerke van NSK FA-tipe eindkap-kogellagervoorraadskroepe:
Voorbewerkte as-einde-ontwerp: Die as-einde is reeds by die fabriek voorbewerk (skrewe, sleutelgleuwe, ens.), wat direkte montering moontlik maak en die toerustingontwikkelingssiklus verkort.
Hoëpresisieprestasie: C5-graadpresisie, gekombineer met P-voorbelasting, bereik mikronvlak posisioneringsakkuraatheid.
Kompakte ontwerp: 'n Kleiner buitediameter van die moer bespaar installasieruimte en is geskik vir klein, presisie-uitrusting.
Betroubare smeermiddeltoediening: Standaard voor-ingesmeerde vet ondersteun langtermynonderhoud; sommige modelle kan opgradeer word na 'n onderhoudsvrye smeersisteem.
Vinnige leweringsvermoë: Gewild gebruikte spesifikasies is gereed op voorraad vir vinnige reaksie op vraag.
Toepassings van die W1506FA-6G-C5T20-kogelskroef:
Halfgeleiervervaardigingsuitrusting, presisie-metingsinstrumente, elektroniese komponentmonteeruitrusting, outomatiese verpakking en mediese toestelle; veral geskik vir toepassings wat beide 'n klein ruimte en hoë lasse vereis.
Aanpassingsdiens: Ons bied nie-standaard kogelskroefaanpassing aan en ondersteun ontwerp en bewerking gebaseer op verskafte tekeninge om aan die gepersonaliseerde behoeftes van presisietransmissie- en outomatiseringsuitrusting te voldoen.

Item

Spesifikasie

Model NO.

W1506FA-6G-C5T20

REEKS

As-einde Voltooide Produk

Tipe

F A

Skroefas deursnee [mm]

15

Spoor [mm]

20

Naukeurigheidsgraad

C 5

Kogeldiameter [mm]

3.175

Geldige Aantal Omwentelings

1.7×1

Speling-simbool

T

Sirkulasie metode

Einde C ap C sirkulasie

Moerlengte [mm]

45

Maksimum slaglengte [mm]

585

Skroeflengte (Lt) [mm]

636

Skroeflengte (La) [mm]

654

Skroeflengte (L) [mm]

721

Gewig [kg]

1.2

Genomineerde Dinamiese Lading [N]

5660

Genomineerde Statiese Lading [N]

8700

Maksimum Spoed [Vast-Vry] (min -1)

3000

Aandryf Sy Steun Eenheid

WBK 12-01A(Vierkant)

WBK 12-11 (Rond)

Omgekeerde aandryfkant

WBK 12S-01 (Vierkant)
